Кабельный ввод АВКВ.6 (с устройством крепления металлорукава)

Кабельный ввод АВКВ.6 (с устройством крепления металлорукава)
Маркировка взрывозащитыExeIIU
Сертификат соответствияТС RU C — RU.ГБ.06.В.00104
Срок действия сертификата
по 20.10.2018г.
Степень защитыIP66
Классы взрывоопасных зонВ-1а, В-1г
Категории взрывоопасных смесейIIA, IIB, IIC
Температура окружающей среды-60 +130 °C
Срок эксплуатации20 лет
Климатическое исполнениеУХЛ 1

Вниманию технических специалистов!
При формировании заявки на данный кабельный ввод просьба указать марку металлорукава, его внутренний и внешний диаметр.

Кабельный ввод АВКВ.6 используется со всеми типами небронированного кабеля, проложенного в гибком металлорукаве. Этот кабельный ввод обеспечивает взрывозащищенное уплотнение внешней оболочки кабеля и надежное закрепление металлорукава.

avkv.6.18АВКВ.6.Л.18.М20.3-9.МР10

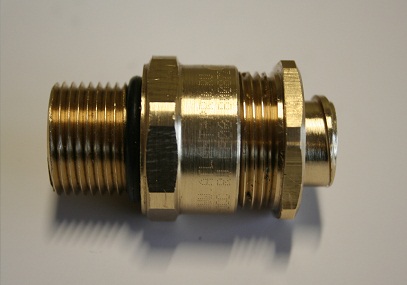

avkv.6.20АВКВ.6.Л.20.М20.7-14.МР15 (или МР16)
avkv.6.20_2АВКВ.6.Л.20.М20.7-14.МР18 (или МР20)
avkv.6.25АВКВ.6.Л.25.М25.12-20.МР20 (или МР22)

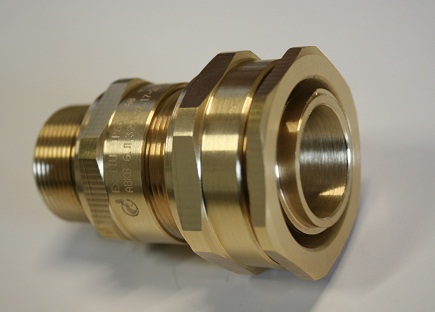

avkv.6.32АВКВ.6.Л.32.М32.17-26.МР25 (или МР32)

Габаритные и присоединительные размеры:

 Кабельный ввод АВКВ.6 (с устройством крепления металлорукава)

 Шифр исполнения кабельного ввода формируется в соответствии со схемой:

АВКВ.Х1.Х2.Х3.Х4, где

— Х1 — модификация ввода по применению

— Х2 — материал и номинальный размер ввода через точку (например Л.20)

— Х3 — тип и размер резьбы

— Х4 — предельные размеры вводимого кабеля

Материал: Л — латунь, ЛН — латунь с покрытием (возможно никелирование)НС — нержавейка, С — сталь.

Таблица выбора кабельных вводов

Модификация кабельного вводаНоминальный размерТип  и размер резьбы «C»Диаметр кабеля  «А»Размер под ключ «S»Выступ «F»Диаметр металлорукова «B»
МетрическаяТрубная цилиндр.Трубная коническая minmax
АВКВ.620М201/2″3/4″7 142725 20
25М253/4″ 1″12 203633 25
32М321726 32

 * типовой размер. Вводы могут быть изготовлены по индивидуальным спецификациям заказчика.

Например, взрывозащищённый кабельный ввод АВКВ может быть исполнен с удлинённой резьбовой частью (до 45 мм):

avkv.6.25_45_2
