Изготавливается по ТУ-4214-006-12189681-2014

Описание и назначение

Байпасные указатели-индикаторы уровня RizurNBK предназначены для непрерывного измерения и отображения уровня жидкости в резервуарах. Байпасный указатель-индикатор уровня RizurNBK устанавливается на боковой стенке резервуара. Принцип действия данного индикатора уровня основан на законе о сообщающихся сосудах – уровень в байпасной трубке равен уровню измеряемой жидкости внутри резервуара. Внутри трубки вместе с уровнем жидкости перемещается поплавок с встроенным магнитом. Посредством воздействия магнитного поля поплавок бесконтактно изменяет положение (поворачивает) один или группу вертикально расположенных магнитных флажков (роликов).

1397655487_1-100x100 1397655487_4-100x100

Байпасный указатель-индикатор уровня RizurNBK является простым и надежным решением измерения и отображения уровня жидкости в больших и малых резервуарах. В случае невозможности бокового монтажа предлагаются решения для установки на крышку резервуара

В   соответствии   с   законом   о   сообщающихся   сосудах, уровень в байпасной трубке равен уровню в самой емкости. Поплавок с встроенными магнитами в байпасной трубке движется вместе с уровнем жидкости и бесконтактно передает информацию об уровне на магнитные ролики или на иное контрольное устройство.

Отличительные особенности:

—   проверенная и зарекомендовавшая себя технология

—   прочная и надежная конструкция

—   высокая четкость (контрастность) визуального изображения

—   широкий диапазон измерений

—   различные варианты установки и монтажа

—   широкий выбор способов крепления индикатора уровня к резервуару

—   конструкция из нержавеющей стали, включая направляющую индикатора, а также предлагаются исполнения из материалов, устойчивых к агрессивному воздействию измеряемой жидкости)

—   постоянная индикация даже при отсутствии электропитания.

Стандартно выпускаются 2 типа указателя-индикатора уровня RizurNBK



Байпасный     Надставной

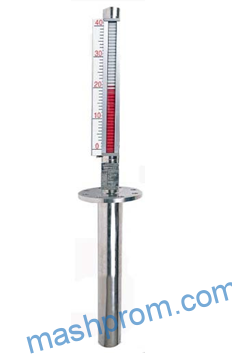

1397655487_5-200x200nadstavnoy

Технические характеристики:

Байпасный указатель-индикатор уровня жидкости RizurNBK

Диапазон измерения: 150…6000мм

Мин. плотность среды: 0.45г/см3

Максимальное давление: до 32МПа (определяется при заказе)

Материал:      нержавеющая сталь 12Х18Н10Т, другие марки нержавеющей стали, полипропилен, ПВХ, титановый сплав или любое другое — по заказу

Диапазон температур измеряемой среды: -190 ~ +425 °C

Подключение к процессу: фланцевое, резьбовое, под приварку Степень защиты:  IP65 или IP67

Надставной указатель-индикатор уровня жидкости RizurNBK

Диапазон измерения: 150…6000мм

Мин. плотность среды:  0.45г/см3

Номинальное давление:  до 16Мпа (определяется при заказе)

Материал нержавеющая сталь 12Х18Н10Т, другие марки нержавеющей стали в том числе и с покрытием, полипропилен, ПВХ, титановый сплав или любое другое — по заказу

Диапазон температур измеряемой среды: -190 ~ +425 °C

Подключение к процессу DN250/RF/14(в зависимости от плотности измеряемой среды) Степень защиты: IP65 или IP67

Опции (для всех моделей):

Паровой обогрев:

Давление пара:≤0.6мПА(если >0.6мПА, то необходимо указать дополнительно)

Подключение парового обогрева: внешняя резьба R1/2″ или по заказу

Магнитный концевой выключатель:

коммутационное состояние: SPST; SPDT

макс. : 20Вт, 60Вт, 120Вт

макс. напряжение питания 230В, 250В макс. ток: 0.5A,1A, 2A

жизненный цикл: ≤1×109 степень защиты: IP65

взрывозащита: 0ExiaIICT6…T1x

Преобразователь:

выходной сигнал: 4~20мА пер тока нагрузка на выходе:500Ω

напряжение питания:16~30В пост тока степень защиты: IP65

взрывозащита: 0ExiaIICT6…T2x

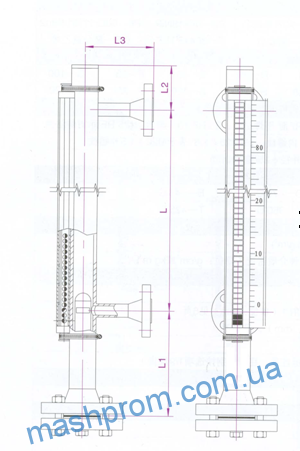

gb

Байпасный указатель-индикатор уровня жидкости RizurNBK

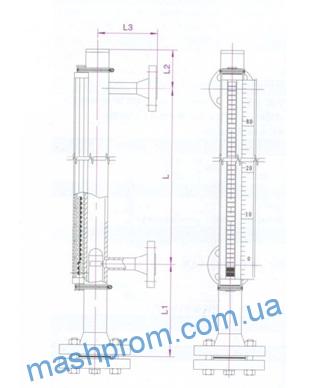

gsh

L – диапазон измерения (расстояние между центрами присоединений)

L1, L2, L3 – уточняется при заказе в зависимости от измеряемой среды

* Чертеж носит ознакомительный характер
