Блок согласования кондуктометрических датчиков ОВЕН БКК1

Блок согласования кондуктометрических датчиков ОВЕН БКК1

Новый прибор линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.

Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Прибор выпускается вкорпусе с креплением на DIN-рейку типа Д3.

Функциональные возможности

  • ЧЕТЫРЕ НЕЗАВИСИМЫХ КАНАЛА контроля уровня жидкости в резервуаре
  • ПОВЫШЕННАЯ ПОМЕХОУСТОЙЧИВОСТЬ И НАДЕЖНОСТЬ благодаря использованию новой цифровой схемотехники
  • ИСПОЛНЕНИЕ НА DIN-РЕЙКУ (размещение внутри щита)
  • ДВА ВАРИАНТА ПИТАНИЯ – 24 В или 220 В
  • РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
  • ПРОСТАЯ НАСТРОЙКА без демонтажа прибора

Технические характеристики

ХарактеристикаБКК1-24БКК1-220
Напряжение питания прибора14…36 В пост. тока
(номинальное 24 В)
90…264 В 47…63 Гц
(номинальное 220 В)
Потребляемая мощностьне более 1 ВАне более 2 ВА
Количество каналов контроля уровня4
Напряжение питания датчиков уровняне более 10 В перем. тока 1,5…2,5 Гц
Тип дискретного выхода4 транзисторных двунаправленных ключа4 э/м реле, нормально разомкнутый контакт
Допустимая нагрузка выхода50 мА пост. тока 36 В2 А перем. тока 240 В
Тип корпусана DIN-рейку 35 мм Д3
Габаритные размеры корпуса54х95х57 мм
Степень защиты корпусаIP20
Температура окружающего воздуха–25…+70 °С–10…+50 °С
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)не более 80 %
Атмосферное давление84…106,7 кПа

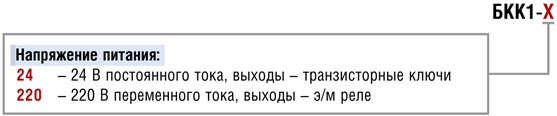

Модификации

Блок согласования кондуктометрических датчиков ОВЕН БКК1    —    Модификации
