ВЫКЛЮЧАТЕЛЬ ВЗРЫВОЗАЩИЩЕННЫЙ ЗАМЫКАЮЩИЙ ВВ-302

ВЫКЛЮЧАТЕЛЬ ВЗРЫВОЗАЩИЩЕННЫЙ ЗАМЫКАЮЩИЙ ВВ-302

Назначение

Выключатели взрывозащищенные ВВ-302 предназначены для контроля положения подвижных элементов технологических агрегатов и коммутации электрических цепей при достижении элементом контролируемого положения, в том числе во взрывоопасных условиях.

Принцип действия

Выключатель состоит из геркона и постоянного магнита, связанного с толкателем. При отсутствии воздействия на толкатель геркон находится вне магнитного поля. При этом контакты геркона разомкнуты. При перемещении приводом толкателя, а вместе с ним и магнита, магнитное поле воздействует на геркон, вызывая его срабатывание (замыкание контактов).
При снятии усилия с толкателя возвратная пружина перемещает магнит и толкатель в исходное положение, при этом и контакты геркона возвращаются в исходное положение (размыкаются).

Исполнения

Выключатель выпускается в шести исполнениях, отличающихся видом приводного устройства и способом защиты кабеля.

Код прибораПриводное устройствоЗащита
кабеля
ВВ-302-ТТТолкательТруба
ВВ-302-РТТолкатель с роликом
ВВ-302-ТРТТолкатель, приводимый в движение через рычаг с роликом
ВВ-302-ТМТолкательМеталлорукав
ВВ-302-РМТолкатель с роликом
ВВ-302-ТРМТолкатель, приводимый в движение через рычаг с роликом



Технические характеристики

Параметры коммутируемых выключателем электрических цепей постоянного и переменного тока:
— диапазон напряжения — от 12 до 250 В;
— диапазон тока на активную нагрузку — от 0,01А до 5 А;
— диапазон тока на индуктивную нагрузку — от 0,01 А  до 0,4 А;
— максимальная мощность на активную нагрузку — 250 Вт;
— максимальная мощность на индуктивную нагрузку — 90 Вт.
Выключатель имеет степень защиты от проникновения твердых тел и воды IP67 по ГОСТ14254.
Прямой рабочий ход выключателей ВВ-302-ТТ, ВВ-302-РТ, ВВ-302-ТМ, ВВ-302-РМ не более 2,5 мм, дополнительный — не менее 2,0 мм.
Прямой рабочий ход выключателей ВВ-302-ТРТ, ВВ-302-ТРМ не более 4 мм, дополнительный — не менее 2,0 мм.
Максимальное значение вариации срабатывания по пути перемещения — не более 1,8 мм.
Усилие прямого срабатывания — в пределах от 3 до 13 Н (от 0,3 до 1,3 кг).
Средняя наработка до отказа — не менее 100000 ч.
Ресурс срабатываний — 5·105 циклов срабатываний.
Средний полный срок службы — не менее 12 лет.
В конструкции выключателей применяется кабель марки МКШ3×0,5 ГОСТ10348. Длина кабельного вывода устанавливается по согласованию с потребителем.
При отсутствии указаний потребителя выключатели выпускаются с длиной кабеля 1,0 м.

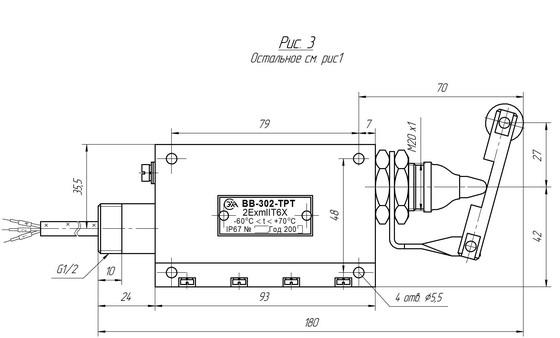

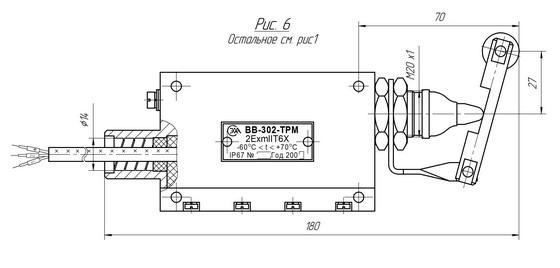

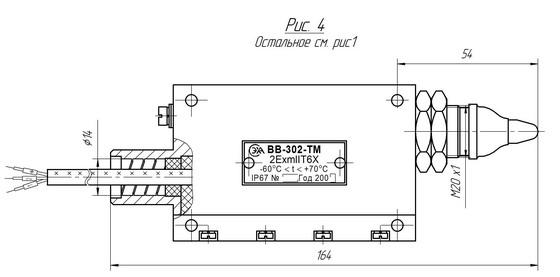

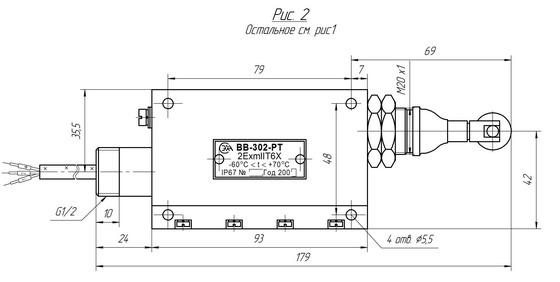

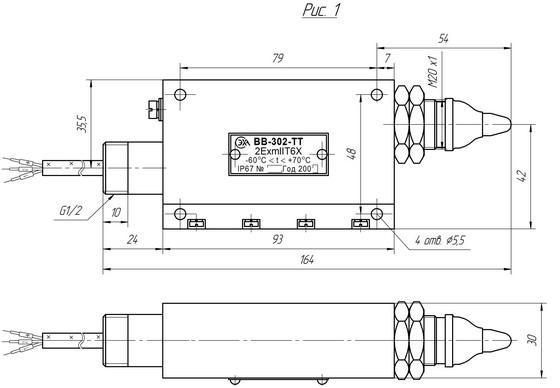

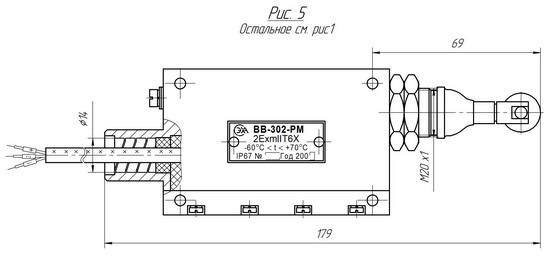

Габаритные и монтажные размеры выключателей ВВ-302-ТТ, ВВ-302-РТ, ВВ-302-ТРТ приведены на рис. 1,2,3; выключателей ВВ-302-ТМ, ВВ-302-РМ, ВВ-302-ТРМ — на рис. 4,5,6.
Габаритно-монтажные размеры выключателей ВВ-302 идентичны габаритно-монтажным размерам выключателей ВВ-2.
Масса выключателя — не более 0,9 кг.

Взрывозащищенность

Выключатели имеют уровень взрывозащищенности «повышенная надежность против взрыва», маркировку 2ExmIIT6X, соответствуют ГОСТ Р51330.0, ГОСТ Р51330.17.
Выключатели могут быть установлены во взрывоопасных зонах помещений и наружных установок согласно гл.7-3 «Правил устройства электроустановок (ПУЭ)», гл. ЭIII-13ПТЭ и ПТБ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Выключатели соответствуют «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденным Госгортехнадзором 22.12.97г. и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Выключатель устанавливают во взрывоопасных зонах непосредственно на пневмоприводе.
Монтаж выключателя осуществляется с помощью крепежных отверстий диаметром 5,5 мм в корпусе или за резьбу М20х1.
Монтаж должен осуществляться в соответствии со схемой электрической принципиальной, приведенной на рис.7.
В выключателях ВВ-302-ТМ, ВВ-302-РМ, ВВ-302-ТРМ конструктивно предусмотрена возможность монтажа кабеля в металлорукаве РЗ-Ц-10 ТУ22-5570-83.
Монтаж кабеля в выключателях ВВ-302-ТТ, ВВ-302-РТ, ВВ-302-ТРТ ведется в стальной газовой трубе диаметром 1/2 дюйма. Газовая труба соединяется с фитингом.
Выключатель должен быть заземлен, как с помощью внутреннего заземляющего зажима, так и наружного.
Условия эксплуатации:
— температура окружающего воздуха от (-60) до (+70)°С;
— атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
— относительная влажность до 100% при 40°С и более низких температурах с конденсацией влаги.

Гарантии изготовителя

Гарантийный срок хранения — 3 года.
Гарантийный срок эксплуатации — 18 месяцев.

Комплектность

В комплект поставки входят:
— выключатель взрывозащищенный ВВ-302 (исполнение по заказу) — 1шт.;
— комплект монтажных частей;
— руководство по эксплуатации — 1 экз.;
— этикетка — 1 экз.

Пример записи обозначения при заказе

Выключатель взрывозащищенный замыкающий с с толкателем  с роликом в качестве привода и защитой кабеля трубой:
«Выключатель взрывозащищенный ВВ-302-РТ СЭлХА0.239.001ТУ»

Габаритные и установочные размеры выключателей:

6 5 4 3 2 1

Схема электрическая принципиальная выключателя ВВ-302

7
