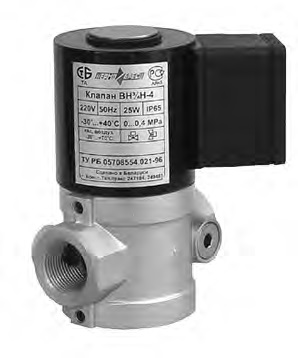

Клапаны электромагнитные ВН½Н-4К, ВН¾Н-4К, ВН1Н-4К двухпозиционные муфтовые с ручным регулятором расхода

Клапаны электромагнитные ВН½Н-4К, ВН¾Н-4К, ВН1Н-4К двухпозиционные муфтовые с ручным регулятором расхода

Клапаны общепромышленного назначения соответствуют ТУ РБ05708554.021-96.

Клапаны во взрывозащитном исполнении соответствуют ТУ РБ05708554.002-97.

Клапаны электромагнитные серии ВН, ВФ предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа, воздуха и жидких неагрессивных сред вязкостью до 40×10-6 м²/с в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Технические характеристики

Диапазон рабочего давления — 0,4 МПа.

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение:

  • УХЛ1 (от -60 до +40 °С) — для исполнения Е;
  • УХЛ2 (от -60 до +40 °С);
  • У2 (от -45 до +40 °С);
  • У3.1 (от -30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака «-», можно уменьшить количество проходящего через клапан газа.

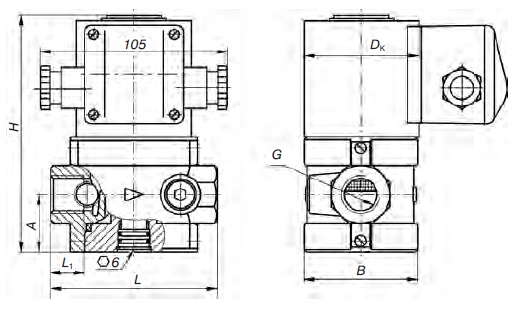

Наименование клапанаДу, ммРазмеры, ммМасса, кгКоэф. сопр.* ξ
LL1L2ВНА
ВН½Н-4К(Е)15117,591186313131,51,95,6
ВН¾Н-4К(Е)20117,591186313131,51,95,9
ВН1Н-4К(Е)251251052172138352,19,0

*Коэффициент сопротивления указан при полностью открытом ручном регуляторе расхода.
