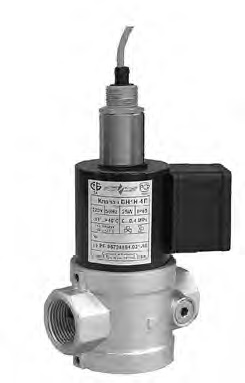

Клапаны электромагнитные ВН½Н-4П, ВН¾Н-4П, ВН1Н-4П двухпозиционные муфтовые с датчиком положения

Клапаны электромагнитные ВН½Н-4П, ВН¾Н-4П, ВН1Н-4П двухпозиционные муфтовые с датчиком положения

Клапаны общепромышленного назначения соответствуют ТУ РБ05708554.021-96.

Клапаны во взрывозащитном исполнении соответствуют ТУ РБ05708554.002-97.

Клапаны электромагнитные серии ВН, ВФ предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа, воздуха и жидких неагрессивных сред вязкостью до 40×10-6 м²/с в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Технические характеристики

Диапазон рабочего давления — 0,4 МПа.

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение:

  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.

Напряжение питания датчика положения — (12–24) В.

Класс защиты датчика положения — IP68.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).

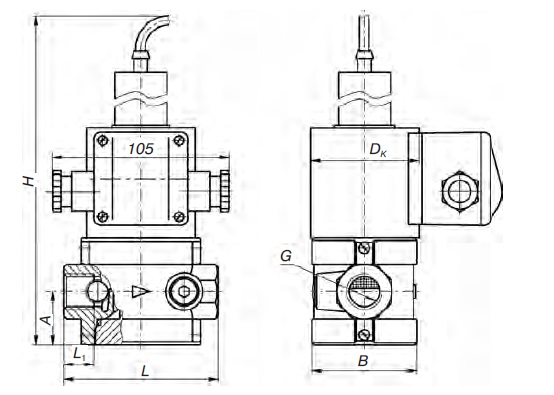

Наименование клапанаДу, ммРазмеры, ммМасса, кгКоэф. сопр. ξ
LL1L2ВНА
ВН½Н-4П(Е)15117,591186323131,52,25,6
ВН¾Н-4П(Е)20117,591186323131,52,25,9
ВН1Н-4П(Е)251251052172238352,49,0
Клапаны электромагнитные ВН½Н-4П, ВН¾Н-4П, ВН1Н-4П двухпозиционные муфтовые с датчиком положения

Клапаны на ДУ15, 20, 25 муфтовые
с датчиком положения
