Клапаны электромагнитные ВН½Н–6П, ВН¾Н–6П, ВН1Н–6П, ВН1½Н–6П, ВН2Н–6П двухпозиционные муфтовые c датчиком положения

Клапаны электромагнитные ВН½Н–6П, ВН¾Н–6П, ВН1Н–6П, ВН1½Н–6П, ВН2Н–6П двухпозиционные муфтовые c датчиком положения

Данный клапан предназначен для использования в качестве клапана-отсекателя и устанавливается на подводящем газопроводе на входе в котельную.

Клапаны общепромышленного назначения соответствуют ТУ РБ05708554.021-96.

Клапаны во взрывозащитном исполнении соответствуют ТУ РБ05708554.002-97.

Клапаны электромагнитные серии ВН, ВФ предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа, воздуха и жидких неагрессивных сред вязкостью до 40×10-6 м²/с в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Технические характеристики

Номинальная мощность, ВтНапряжение питания, ВПотребляемый ток, мА
35220190
110380
241700
55220230
110460
242100

Диапазон рабочего давления — 0,6 МПа.

Частота включений, час-1 — 300.

Климатическое исполнение:

  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.

Напряжение питания датчика положения — (12–24) В.

Класс защиты датчика положения — IP68.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).

Наименование клапанаДу, ммРазмеры, ммНом. мощн., ВтМасса, кг
LВНА
ВН½Н-6П(Е)15117,56323131,5352,8
ВН¾Н-6П(Е)20117,56323131,5352,8
ВН1Н-6П(Е)251257223835353
ВН1½Н-6П(Е)4016210031561555,6
ВН2Н-6П(Е)5016211836077555,9
Клапаны электромагнитные ВН½Н–6П, ВН¾Н–6П, ВН1Н–6П, ВН1½Н–6П, ВН2Н–6П двухпозиционные муфтовые c датчиком положения

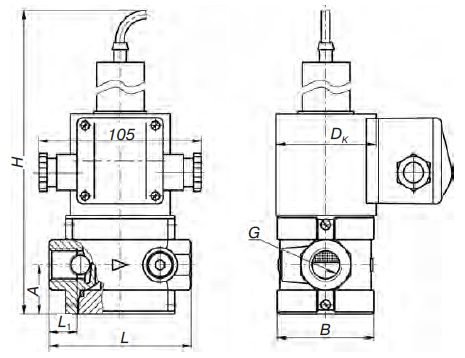

Клапаны на ДУ15, 20, 25 муфтовые
с датчиком положения

Клапаны электромагнитные ВН½Н–6П, ВН¾Н–6П, ВН1Н–6П, ВН1½Н–6П, ВН2Н–6П двухпозиционные муфтовые c датчиком положения

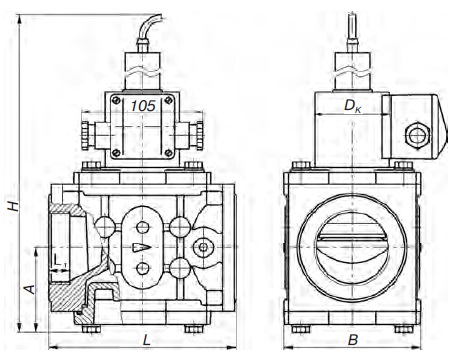

Клапаны на ДУ40, 50 муфтовые
с датчиком положения
