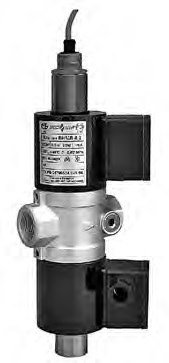

Клапаны электромагнитные ВН¾В-0,2П, ВН¾В-1П, ВН1В-0,2П, ВН1В-1П трехпозиционные муфтовые с одним регулятором расхода и датчиком положения

Клапаны электромагнитные ВН¾В-0,2П, ВН¾В-1П, ВН1В-0,2П, ВН1В-1П трехпозиционные муфтовые с одним регулятором расхода и датчиком положения

Клапаны электромагнитные ВН¾В-0,2П, ВН¾В-1П, ВН1В-0,2П, ВН1В-1П трехпозиционные муфтовые предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Технические характеристики

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение:

    -общепромышленное:
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).
    -взрывозащищенное (Е):
  • У2 (от −45 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1 000 000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — любое, за исключением тех случаев, когда электромагнитная катушка располагается ниже продольной оси клапана.

Напряжение питания датчика положения — 10–30 В.

Класс защиты датчика положения — IP68.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).

Клапан работает в трех режимах:

  • максимальный расход (напряжение подано на обе катушки);
  • отключено;
  • среднее значение расхода (10–60 % расхода; напряжение подано только на верхнюю катушку).

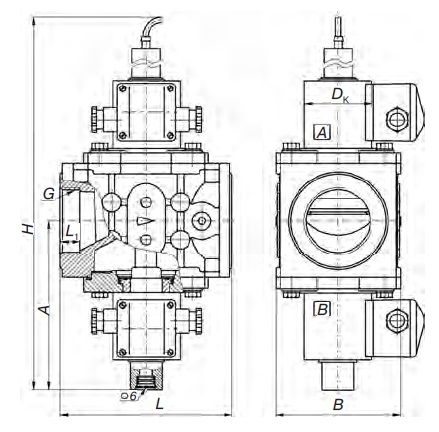

Наименование клапанаДуДиапазон раб. давл., МПаРазмеры, ммМасса, кгКоэфф. сопр.* ξ
LL1DkВНА
ВН¾В-0,2П(Е)200–0,02911863(80)633221253,8(6,2)8
ВН¾В-1П(Е)200–0,1911863(80)633221253,8(6,2)8
ВН1В-0,2П(Е)250–0,021052163(80)723291284(6,4)11
ВН1В-1П(Е)250–0,11052163(80)723291284(6,4)11

*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.

Клапаны электромагнитные ВН¾В-0,2П, ВН¾В-1П, ВН1В-0,2П, ВН1В-1П трехпозиционные муфтовые с одним регулятором расхода и датчиком положения

Клапаны трехпозиционные муфтовые на Ду 20, 25 с одним регулятором расхода и датчиком положения
