Клапаны электромагнитные ВН1½В-0,2, ВН2В-0,2 трехпозиционные муфтовые с одним регулятором расхода

Клапаны электромагнитные ВН1½В-0,2, ВН2В-0,2 трехпозиционные муфтовые с одним регулятором расхода

Клапаны электромагнитные ВН1½В-0,2, ВН2В-0,2 трехпозиционные муфтовые предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Технические характеристики

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение

      -общепромышленное:
    • УХЛ2 (от -60 до +40 °С);
    • У2 (от -45 до +40 °С);
    • У3.1 (от -30 до +40 °С).



      -взрывозащищенное (Е):
  • УХЛ1 (от -60 до +40 °С);
  • У2 (от -45 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000 000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — любое, за исключением тех случаев, когда электромагнитная катушка располагается ниже продольной оси клапана.

Клапан работает в трех режимах:

  • максимальный расход (напряжение подано на обе катушки);
  • отключено;
  • среднее значение расхода (10–60 % расхода; напряжение подано только на верхнюю катушку).

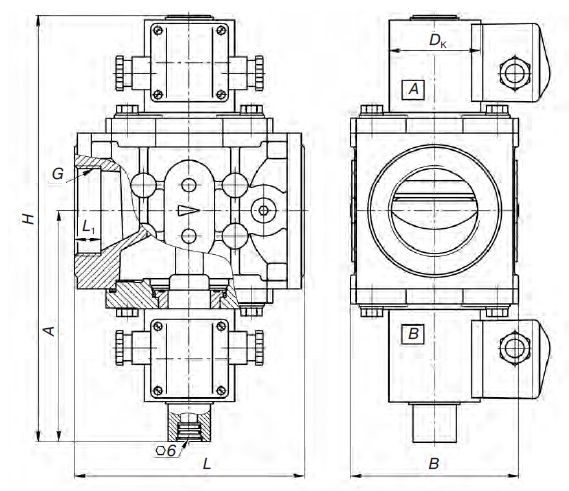

Наименование клапанаДуДиапазон раб. давл., МПаРазмеры, ммМасса, кгКоэфф. сопр.* ξ
LL1ВНА
ВН1½В-0,2(Е)400–0,02162191083071706,4(8,8)10,4
ВН2В-0,2(Е)500–0,02162191183071706,9(9,3)12,6

*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.

Клапаны электромагнитные ВН1½В-0,2, ВН2В-0,2 трехпозиционные муфтовые с одним регулятором расхода

Клапаны трехпозиционные муфтовые на Ду 40, 50 с одним регулятором расхода
