Клапаны электромагнитные ВН1½Н-1, ВН1½Н-2, ВН1½Н-3, ВН2Н-1, ВН2Н-2, ВН2Н-3 двухпозиционные муфтовые

Клапаны электромагнитные ВН1½Н-1, ВН1½Н-2, ВН1½Н-3, ВН2Н-1, ВН2Н-2, ВН2Н-3 двухпозиционные муфтовые

Клапаны общепромышленного назначения соответствуют ТУ РБ05708554.021-96.

Клапаны во взрывозащитном исполнении соответствуют ТУ РБ05708554.002-97.

Клапаны электромагнитные серии ВН, ВФ предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа, воздуха и жидких неагрессивных сред вязкостью до 40×10-6 м²/с в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Технические характеристики

Номинальная мощность, ВтНапряжение питания, ВПотребляемый ток, мА
25220150
110300
241300
35220190
110380
241700

Pmax — 0,3 МПа.

Частота включений, час-1 — 1000.

Климатическое исполнение:

  • УХЛ1 (от −60 до +40 °С) — для исполнения Е;
  • УХЛ2 (от −60 до +40 °С);
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.

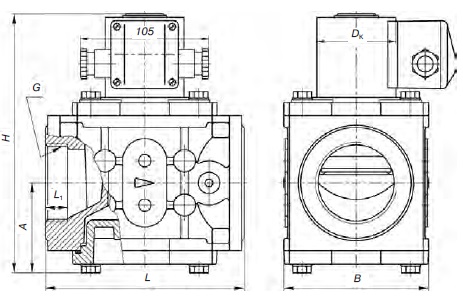

Наименование клапанаДу, ммДиапазон раб. давл. МПаРазмеры, ммНом. мощн., ВтМасса, кгКоэф. сопр. ξ
LL1ВНА
ВН1½Н-1(Е)400–0,11621910019061254,412,5
ВН1½Н-2(Е)400–0,21621910019061254,412,5
ВН1½Н-3(Е)400–0,31621910019061355,212,5
ВН2Н-1(Е)500–0,11621911821577254,713,2
ВН2Н-2(Е)500–0,21621911821577254,713,2
ВН2Н-3(Е)500–0,31621911821577355,513,2
Клапаны электромагнитные ВН1½Н-1, ВН1½Н-2, ВН1½Н-3, ВН2Н-1, ВН2Н-2, ВН2Н-3 двухпозиционные муфтовые

Клапаны на Ду 40, 50 муфтовые
