Клапаны электромагнитные ВН1Н-6П, ВН1½Н-6П, ВН2Н-6П, ВН2½Н-6П, ВН3Н-6П, ВН4Н-6П двухпозиционные фланцевые с датчиком положения

Клапаны электромагнитные ВН1Н-6П, ВН1½Н-6П, ВН2Н-6П, ВН2½Н-6П, ВН3Н-6П, ВН4Н-6П двухпозиционные фланцевые с датчиком положения

Данный клапан предназначен для использования в качестве клапана-отсекателя и устанавливается на подводящем газопроводе на входе в котельную.

Технические характеристики

Номинальная мощность, ВтНапряжение питания, ВПотребляемый ток, мА
35220190
110380
241700
40220200
110400
241800
65220300
110600
242800
90220410
110820
243750

Рабочее давление — 0,6 МПа.

Частота включений, час-1 — 150.

Климатическое исполнение

    -общепромышленное:
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).
    -взрывозащищенное (Е):
  • У2 (от −45 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 300 000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — любое, за исключением тех случаев, когда электромагнитная катушка располагается ниже продольной оси клапана.

Напряжение питания датчика положения — 10–30 В.

Класс защиты датчика положения — IP68.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).

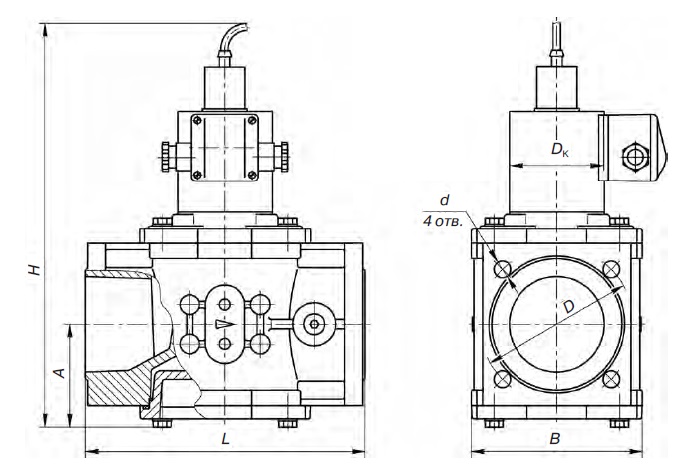

Наименование клапанаДуРазмеры, ммНом. мощн., ВтМасса, кг
LВНА
ВН1Н-6П(Е) фл.251608529065354,3(4,9)
ВН1½Н-6П(Е) фл.4016210833075405,6(6,3)
ВН2Н-6П(Е) фл.5016211833277406,2(6,6)
ВН2½Н-6П(Е)65235144398866511,3(11,6)
ВН3Н-6П(Е)80258163419949013,8(14,1)
ВН4Н-6П(Е)1002781834451079015,8(16,1)
Клапаны электромагнитные ВН1Н-6П, ВН1½Н-6П, ВН2Н-6П, ВН2½Н-6П, ВН3Н-6П, ВН4Н-6П двухпозиционные фланцевые с датчиком положения

Клапаны на Ду25-100 фланцевые с датчиком положения
