Клапаны электромагнитные ВН1Н-6, ВН1½Н-6, ВН2Н-6, ВН2½Н-6, ВН3Н-6, ВН4Н-6 двухпозиционные фланцевые

Клапаны электромагнитные ВН1Н-6, ВН1½Н-6, ВН2Н-6, ВН2½Н-6, ВН3Н-6, ВН4Н-6 двухпозиционные фланцевые

Данный клапан предназначен для использования в качестве клапана-отсекателя и устанавливается на подводящем газопроводе на входе в котельную. Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).

Технические характеристики

Номинальная мощность, ВтНапряжение питания, ВПотребляемый ток, мА
35220190
110380
241700
40220200
110400
241800
65220300
110600
242800
90220410
110820
243750

Рабочее давление — 0,6 МПа.

Частота включений, час-1 — 150.

Климатическое исполнение

      -общепромышленное:
    • УХЛ2 (от -60 до +40 °С);
    • У2 (от -45 до +40 °С);
    • У3.1 (от -30 до +40 °С).



      -взрывозащищенное (Е):
  • УХЛ1 (от -60 до +40 °С);
  • У2 (от -45 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 300000.

Материал корпуса — алюминиевые сплавы.

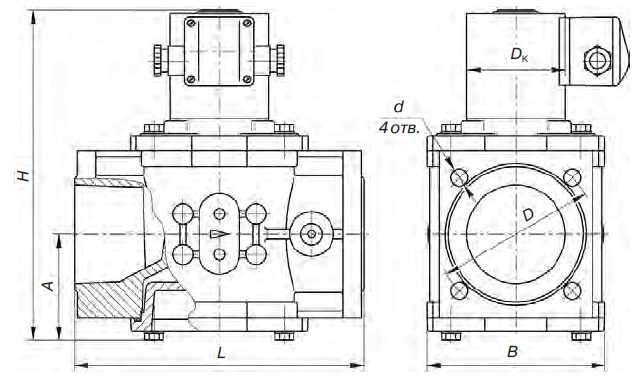

Наименование клапанаДуРазмеры, ммНом. мощн., ВтМасса, кг
LВНА
ВН1Н-6(Е) фл.251608519365354(4,6)
ВН1½Н-6(Е) фл.4016210823075405,3(6)
ВН2Н-6(Е) фл.5016211823277405,9(6,4)
ВН2½Н-6(Е)65235144298866511(11,3)
ВН3Н-6(Е)80258163319949013,5(13,8)
ВН4Н-6(Е)1002781833451079015,5(15,8)
Клапаны электромагнитные ВН1Н-6, ВН1½Н-6, ВН2Н-6, ВН2½Н-6, ВН3Н-6, ВН4Н-6 двухпозиционные фланцевые

Клапаны на Ду 25-100 фланцевые
