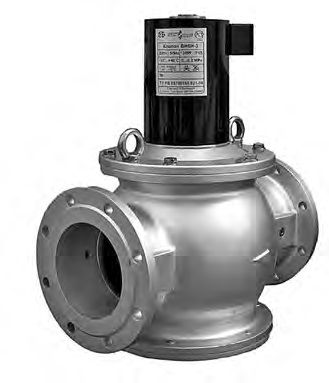

Клапаны электромагнитные ВН6Н-1К, ВН6Н-3К, ВН8Н-1К, ВН8Н-3К двухпозиционные фланцевые с ручным регулятором расхода

Клапаны электромагнитные ВН6Н-1К, ВН6Н-3К, ВН8Н-1К, ВН8Н-3К двухпозиционные фланцевые с ручным регулятором расхода

Клапаны электромагнитные ВН6Н-1К, ВН6Н-3К, ВН8Н-1К, ВН8Н-3К двухпозиционные фланцевые применяются для дистанционного управления (т.е. открытия или перекрытия) потоком рабочей среды. В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака «–», можно уменьшить количество проходящего через клапан газа.

Технические характеристики

Номинальная мощность, ВтНапряжение питания, ВПотребляемый ток, мА
80220450
110850
244000
120220650
1101300
246000
130220610
1101220
245600
150220700
1101400
246500

Частота включений, час-1 — 100.

Климатическое исполнение

      -общепромышленное:
    • УХЛ2 (от -60 до +40 °С);
    • У2 (от -45 до +40 °С);
    • У3.1 (от -30 до +40 °С).



      -взрывозащищенное (Е):
  • УХЛ1 (от -60 до +40 °С);
  • У2 (от -45 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 500 000.

Материал корпуса —чугун (сталь) .

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).

Наименование клапанаДуДиапазон раб. давл. МПаРазмеры, ммНом. мощн., ВтМасса, кгКоэф. сопр. ξ
LВНА
ВН6Н-1К(Е)1500–0,1470330568175801039
ВН6Н-3К(Е)1500–0,34703305681751201069
ВН8Н-1К(Е)2000–0,160043072722913014714,5
ВН8Н-3К(Е)2000–0,360043072725915015014,5
Клапаны электромагнитные ВН6Н-1К, ВН6Н-3К, ВН8Н-1К, ВН8Н-3К двухпозиционные фланцевые с ручным регулятором расхода

Клапаны на Ду 150, 200 фланцевые с ручным регулятором расхода
