Источник питания Волна ББП-3/20 исп.5К

Источник питания Волна ББП-3/20 исп.5К

Паспорт на прибор

Блок бесперебойного питания ВОЛНА ББП–3/20 исп.5k предназначен для обеспечения бесперебойным питанием стационарных радиостанций излучающей мощностью до 70 Вт, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 12 В постоянного тока. Блок имеет герметичное исполнение и рассчитан на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности, содержания пыли, вредных веществ). Блок работает со штатным встроенным герметичным свинцово-кислотным АКБ емкостью 12—17 Ач, а так же с термостатами АКБ: 12/7, 12/17, 12/26 и 12/40 встроенными в герметичный аккумуляторный отсек АО 1/40 исп.5, что обеспечивает работу блока при температуре окружающей среды от -40 °С до +40 °С.

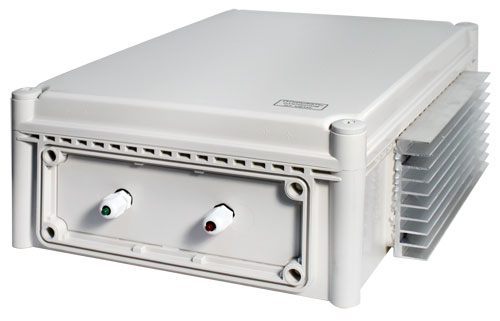

volna320_5k_2 volna320_5k_3

Особенности

  • Питание нагрузки постоянным напряжением 12 В в режимах «ОСНОВНОЙ» и «РЕЗЕРВ».
  • Оптимальный заряд АКБ.
  • Мгновенный автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения или при полном отключении напряжения электрической сети.
  • Защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ.
  • Световую индикацию наличия напряжения электрической сети
  • Световую индикацию работы блока в режиме резервного питания.
  • Защиту питающей сети 220 В от короткого замыкания в блоке посредством плавкого предохранителя.
  • Защиту нагрузки потребителя от случайного аварийного повышения выходного напряжения посредством автоматического выключения блока.
  • Защиту блока и нагрузки от неправильного подключения клемм АКБ посредством плавкого предохранителя.
  • Защиту АКБ от короткого замыкания (токовой перегрузки) в нагрузке посредством плавкого предохранителя.
  • Холодный запуск при подключении АКБ в отсутствии напряжения сети.
  • Полную пылевлагозащиту при неблагоприятных условиях эксплуатации.

sh_volna320_5k

Технические характеристики

1Напряжения питающей сети, В187…242
2Постоянное выходное напряжение, ВПри наличии сети (режим «ОСНОВНОЙ»)11,0…13,95
В отсутствии сети (режим «РЕЗЕРВ»)10…13
3Максимальный выходной ток, АПри наличии отсутствии сети (режим «ОСНОВНОЙ» и «РЕЗЕРВ»)до 20 *
4Ток заряда АКБ, Абез нагрузки0…3,5
под нагрузкой3,5 минус ток нагрузки
5Величина напряжения на аккумуляторе, при котором происходит автоматическое отключение нагрузка, В10,55…10,95
6Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при токе нагрузки до 2 А, мВ, не более30
7Тип АКБ, емкость рекомендуемая, Ач17
8Диапазон рабочих температур, °Сот -10 до +40
9Относительная влажность воздухадо 100 %
10Габаритные размеры, мм324х422х140
11Масса (без аккумулятора), кг, не более5,0

* Максимальный выходной ток, до 20 А, блок обеспечивает используя дополнительную энергию с АКБ. В связи с эти мощность радиостанции и режим ее работы (прием/передача) следует подбирать с учетом величины тока заряда на восстановление АКБ.
