Взрывозащищенный Регулятор Температуры — ВРТ (измеритель)

Взрывозащищенный Регулятор Температуры - ВРТ (измеритель)

Взрывозащищённый регулятор температуры ВРТ предназначен для регулирования температуры в регламентированном диапазоне во взрывоопасных зонах.

Регулятор температуры ВРТ выполнен во взрывозащищённом исполнении. Регулятор представляет корпус с установленным биметаллическим термостатом со впаянным кабелем для подключения. Полость регулятора для обеспечения взрывозащиты залита некислотным герметиком.

Чувствительный элемент регулятора представляет собой биметаллическую пластину. Пластина выполнена из двух металлов с различными коэффициентами температурного расширения. При воздействии температуры форма пластины меняется, воздействуя на электрический контакт, замыкая или размыкая его. Между корпусом и чувствительным элементом нанесена термопаста для оптимальной передачи температуры.

Технические характеристики взрывозащищённого регулятора температуры:

  • Маркировка взрывозащиты: 1Ex e mb II T5 Gb X
  • Температура эксплуатации: от -70 до + 70оС
  • Степень защиты от влаги и пыли: IP66
  • Проходное напряжение: до 220В
  • Ток: до 10А
  • Климатическое исполнение: УХЛ1
  • Диапазон регулирования температуры: Tвкл = +5…+10оС, Т выкл = +15…+20оС

Возможны модификации с другими температурами включения/выключения.

Особенности взрывозащищенного регулятора температуры

Для того, чтобы защитить ВРТ-измеритель от взрыва используют специальную конструкцию регулятора температуры. Непосредственно в корпусе размещается биметаллический термостат. Для подключения используется впаянный кабель. Чтобы обеспечить максимальную взрывоопасность полость датчика заполнена специальным герметиком.

В качестве датчика температуры используется биметаллическая пластина. Принцип работы биметаллической пластины состоит в том, что коэффициент расширения у каждого металла свой. При определенных температурах пластина сгибается и замыкает электрические контакты, таким образом цепь замыкается. Чтобы температура была максимально достоверной между пластиной и корпусом наносят термопасту.

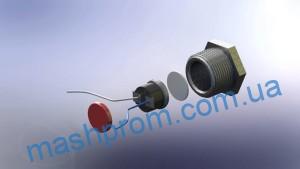

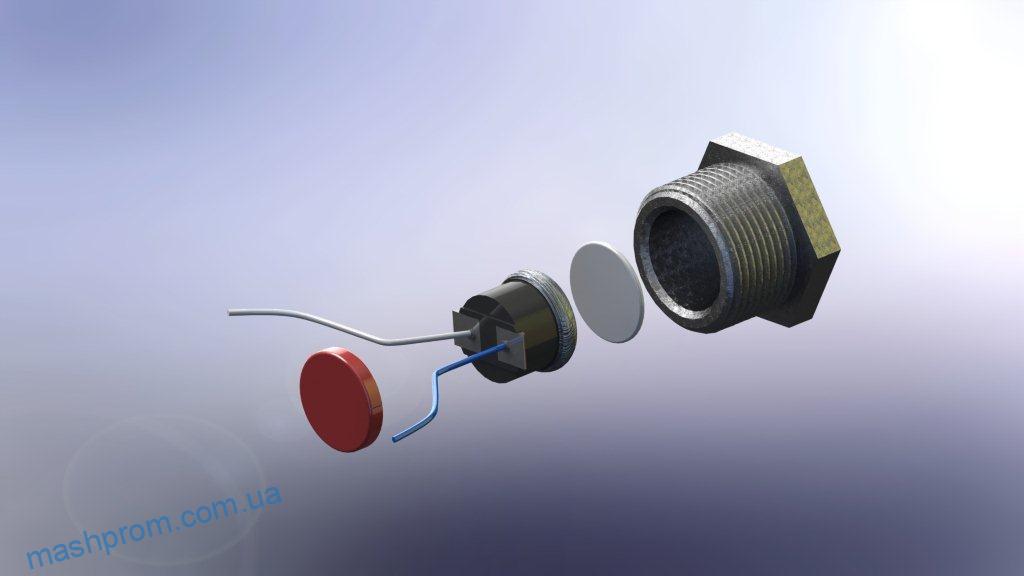

Конструкция:

  1. Корпус
  2. Термопаста
  3. Термостат кинетический
  4. Провод в изоляции
  5. Герметик

ВРТ 2
