Датчики уровня поплавковые ПДУ (ПДУ-1.1, ПДУ-2.1, ПДУ-3.1)

Датчики уровня поплавковые ПДУ



Назначение

Поплавковые датчики уровня – одни из самых недорогих и, вместе с тем, надежных устройств для измерения уровня жидкостей. Поплавковые датчики уровня ПДУ могут использоваться для контроля уровня самых разных продуктов, например сточных вод, химически агрессивных жидкостей или пищевых продуктов. Поплавковые датчики уровня устойчивы к пене и пузырькам в жидкости и могут работать с вязкими жидкостями.

Датчики уровня ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

Пример области применения поплавковых датчиков – контроль уровня жидкости в транспортных средствах. Прежде всего, это задачи по контролю объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Конструкция датчиков  ПДУ очень проста. Датчик имеет поплавок, передвигающийся по вертикальному штоку (рис. 2). Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита.

Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости (рис. 1). В этом случае поплавок с магнитом крепится на шарнире, а герконовый выключатель в корпусе датчика. Такие датчики срабатывают, когда жидкость достигает поплавка и предназначены для сигнализации предельного уровня.

Датчики ПДУ могут работать при температурах до 105 °С в химически агрессивных средах. Материал — нержавеющающая сталь (12X18H10T).

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.



Варианты крепления датчиков уровня

Варианты крепления датчиков ОВЕН ПДУ
Возможно два варианта крепления: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1).Вертикальное крепление позволяет отслеживать как промежуточные, так и предельные (переполнение, недолив) уровни, горизонтальное – только промежуточные уровни.Датчик ПДУ-3.1, имеющий шарообразный поплавок, может работать с более вязкими жидкостями.
Варианты крепления датчиков ОВЕН ПДУ
Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию контакта датчика уровня.
Варианты крепления датчиков ОВЕН ПДУ
Если резервуар имеет конструкцию, показанную на рисунке, то возможен вариант вертикального крепления трех датчиков ПДУ-2.1 или ПДУ-3.1 с отслеживанием промежуточного уровня.Датчики подключаются к сигнализатору уровня, например ОВЕН САУ-М6.

 Габаритные чертежи

Поплавковый датчик уровня горизонтального крепления  ПДУ-1.1

Поплавковый датчик уровня горизонтального крепления
ПДУ-1.1

Поплавковый датчик уровня вертикального крепления ПДУ-2.1

Поплавковый датчик уровня вертикального крепления
(цилиндрический поплавок, 25х25 мм)
ПДУ-2.1



Поплавковый датчик уровня вертикального крепления ПДУ-3.1

Поплавковый датчик уровня вертикального крепления
(шарообразный поплавок, D=52 мм)
ПДУ-3.1

Технические характеристики

Количество измеряемых уровней1
Расположение оси крепежного отверстия датчика в резервуарегоризонтально
Положение контакта при осушении датчика (поплавок датчика расположен внизу по отношению к месту закрепления)нормально разомкнутый
Материалнержавеющая сталь (12Х18Н10Т)
Плотность измеряемой среды>=0,70 г/см3
Температура измеряемой среды-40…+105 °С
Давление измеряемой средыне более 1,5 МПа (15 кгс/см2)
Максимальная коммутируемая мощность10 Вт
Максимальный коммутируемый ток0,5 А
Максимальное коммутируемое напряжение постоянного тока180 В
Количество срабатываний при напряжении коммутации =24 В, токе 0,25 А1х106
 Степень защиты рабочей части датчика IP67
 Длина кабельного вывода 0,2 м

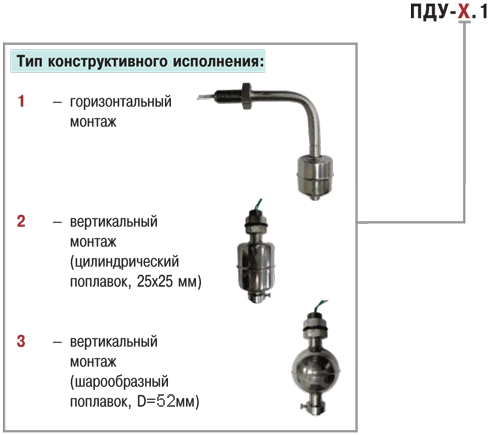

МодификацииДатчики уровня поплавковые ПДУ    —    Модификации
