Датчики контроля скорости индуктивные ДКС — предназначены для получения электрического сигнала, используемого при контроле движения и скорости ленты конвейера контроллерами, и конвейерной автоматикой.

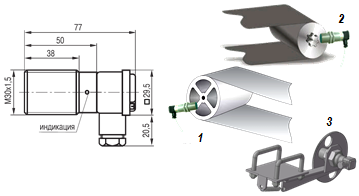

Датчик ДКС рекомендуется устанавливать на ведомый барабан конвейера (варианты установки 1 и 2) или в составе устройства контроля скорости на холостую ветвь конвейера (вариант 3). При пуске барабан конвейера начинает вращаться, а датчик в зависимости от наличия или отсутствия металла в зоне срабатывания, формирует импульсы, которые передаются для обработки в систему автоматического управления.

Датчики контроля скорости индуктивные ДКС

Технические характеристикиДКС — …
3-х проводные датчики постоянного напряжения3-х проводные датчики переменного/ постоянного напряжения
… 31Р
… 31N
… 11
… 12
Расстояние срабатывания, мм10
Напряжение питания, В10 … 30 DC20…250 АС / 20…320 DC
Напряжение коммутации нагрузки, В
Максимальный рабочий ток, Imax мА500
Остаточный ток, Imax мА≤1,7
Частота переключения, Fmax, Гц300
Степень защиты по ГОСТ 14254-96IP67
Импульсный ток при t=20мс3 А, f=1 Гц
Падение напряжения при Imax, В≤2,5≤5
Диапазон рабочих температур, °С• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается;
• высокотемпературные t= -15°…+105°С, в наименовании датчика указывается — ВТ;
• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается — НТ;
при t= -60…+50°C — 2НТ
Подключение:

— кабеля L=2м
— клеммная коробка

3х0,34 мм2
при заказе другой длины кабеля, в конце наименования датчика указать количество метров.
при заказе датчика с клеммной коробкой в конце наименования указывается — К
Габаритные размеры, ммМ30х1,5х90М30х1,5х112



Тип контакта датчика и схему подключения смотри на странице «Схемы подключения датчиков»

Пример обозначения датчика в документации и заказах:
ДКС-31Р-НТ-К
где 31 — трехпроводный датчик с замыкающим контактом;
       Р — тип транзисторного ключа датчика PNP;
       НТ — для работы в условиях пониженных температур;
       К — подключение чере клеммную коробку.
