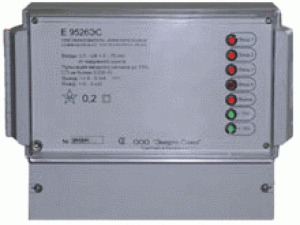

Е 9526ЭС Преобразователь измерительный суммирующий постоянного тока

Е 9526ЭС Преобразователь измерительный суммирующий постоянного тока

Предназначен для линейного преобразования суммы четырех гальванически развязанных сигналов постоянного тока в унифицированный электрический сигнал постоянного тока.

Область применения: может применяться при контроле токов электрических систем и установок для комплексной автоматизации объектов электроэнергетики, технологических процессов в металлургии и других отраслях промышленности.

Предназначен для включения от наружных шунтов с номинальным напряжением 75 мВ.

Тип и модификацияДиапазон измерений входного сигнала, мВВыходной сигналСопротивление нагрузки, кОмПульсация входного сигнала, %
диапазон изменения, мАномин. значение, мАвремя установления, мс
Е 9526ЭС0 – 750 – 555000 – 3до 15
Пределы допускаемой основной погрешности, %±0.2
Количество входов, шт.4
Питание осуществляется от источника напряжения переменного тока от 187 до 242 В с номинальным значением 220 В частотой 50  ±0.5 Гц.
Мощность, потребляемая от:
— измерительной цепи, не более, В·А0.0001
— источника питания, не более, В·А6.0
Габаритные размеры не более, мм215х240х120
Масса не более, кг2.0
Диапазон рабочих температур, °Cот -10 до +60

Пример записи при заказе: Е 9526ЭС; -5шт.

Габаритные, установочные размеры и схемы подключения

Руководство по эксплуатации

Методика поверки
