Запально-сигнализирующее устройство ЗСУ-ПИ-1/5

Запально-сигнализирующее устройство ЗСУ-ПИ-1/5

ПРЕДНАЗНАЧЕНО для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах. Принцип работы основан на детонационном методе, при котором подготовленная газо-воздушная смесь поджигается искрой, и горящая смесь по трубе передается на торец запального устройства и поджигает основной газ.

Работает на котлах под наддувом и разрежением.

Диаметр оголовка Ø 60 мм.

  • Контроль наличия собственного факела.
  • Контроль наличия факела основной горелки.
  • ЗСУ используется самостоятельно или включается в автоматику котла.
  • Высокая надежность позволяет использовать для автоматического розжига.
  • Обладает мощным устойчивым факелом, успешно работает на мощных горелках с вихревыми потоками.
  • Отсутствие высоковольтных токопроводящих элементов в корпусе горелки, актуально для систем розжига, работающих на открытом воздухе, на запальниках длиной более 3-х метров.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Присоединительные давления, кПа:

— газа на входе в запальную горелку

— воздуха на входе в запальную горелку

30-100

0-10

Тепловая мощность запальной горелки при работе на природном газе, не более кВт

120

Длина факела запальной горелки при отрегулированном режиме горения, не менее м

0,8

Максимально допустимая температура в зоне рабочего торца запальной горелки, °С

600

Допустимые колебания напряжения от источника высокого напряжения, В

от 6000 до 12000

Габаритные размеры: высота х ширина, не более мм

длина погружной части запальника

диаметр ствола (код YY)

220 х 140

250,500÷5000 (шаг 500)

без корпуса

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

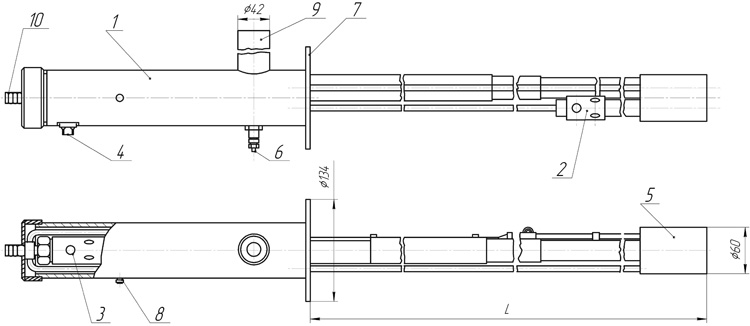

1 – корпус; 2 – сопло эжектора; 3 – камера смесительная; 4 – ионизационный датчик; 5 – стабилизатор; 6 – электрод свечи зажигания; 7 – фланец установочный; 8 – болт заземления; 9 – патрубок  воздушный; 10 – штуцер газовый.

Принцип работы основан на розжиге запального устройства при помощи детонационной трубки, в которой подготовленная эжекторами газо-воздушная смесь поджигается искрой и горящая смесь по трубе передается на торец запального устройства и поджигает основной газ.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Запально-сигнализирующее устройство ЗСУ-ПИ-1/5Б-03-3000  ТУ 3113-005-87875767-2010
