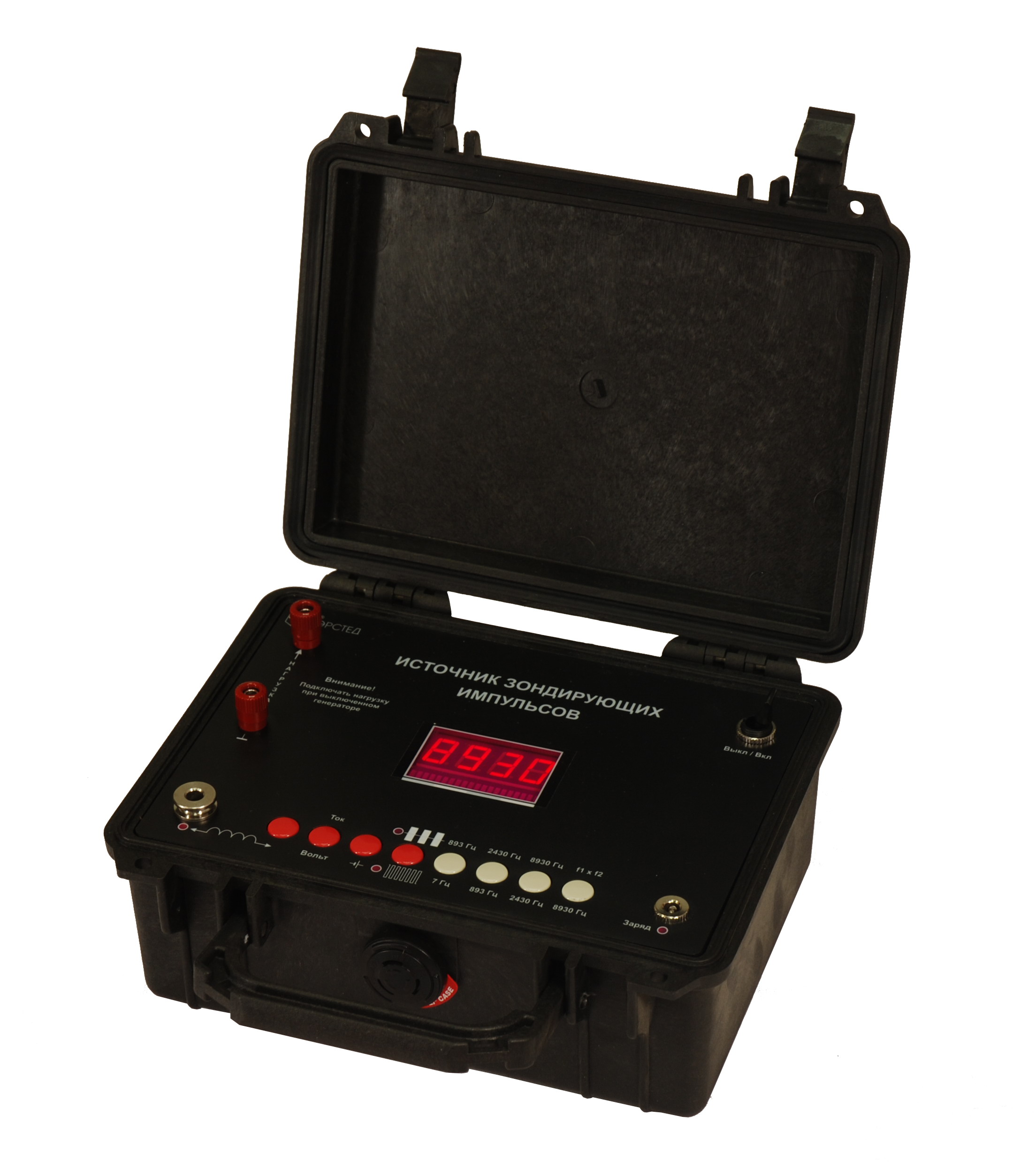

Источник зондирующих импульсов ИЗИ (генератор)

Источник зондирующих импульсов ИЗИ (генератор)

Генератор ИЗИ – это компактный прибор, позволяющий подавать в кабельную линию или трубопровод сигнал, необходимый для идентификации трассы приёмником-трассоискателем.

Генератор ИЗИ заменяет приборы: ТИ-ТДИ-60-3А, ТИ-ТДИ-6-3А, ТИ-ТДИ-3А, ТИ-ТДИ-4А.

Генератор ИЗИ предназначен для подачи в трассу сигнала необходимого для её идентификации приёмником-трассоискателем.

Область применения

Генератор ИЗИ в комплекте с приёмниками-трассоискателями применяется для контроля при прокладке и эксплуатации следующих типов кабелей и трубопроводов:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
  • оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
  • металлические трубопроводы: водопровод, газопровод, нефтепровод;
  • в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

Особенности:

  • импульсный режим работы генератора;
  • электронное управление режимами работы;
  • цифровой индикатор тока в кабеле;
  • система контроля и автоматического согласования с нагрузкой (трассой);
  • переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки);
  • исключена возможность возникновения разрушающего тока в кабеле;
  • возможность работы с высокоомными нагрузками, cнижение тока в кабеле не приводит к исчезновению сигнала;
  • наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность наведения сигнала на кабель без электрического контакта, форма индуктора позволяет использовать его для закладки в шурф до 1 м, в том числе и заполненный водой;
  • резонансный режим индуктора — при значительной излучаемой мощности потребление от аккумулятора минимально;
  • система контроля работоспособности;
  • возможность подключения генератора к внешнему источнику питания 12 В или к сети 220В, 50 Гц через адаптер;
  • встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому разряду и перезаряду.

Технические характеристики:

Передающая частота, Fа7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц
Мощность1…6 Вт в зависимости от нагрузки
Возможность неконтактного подключения к трассеВыносной герметичный резонансный индуктор
Согласование с нагрузкойАвтоматическое
Время непрерывной работы, не менее6…20 часов, в зависимости от нагрузки
ЭлектропитаниеВстроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер
Масса c аккумулятором2 кг
Диапазон рабочих температур-20°С …+50°С
Совместимые по параметрам сигнала приемникиТДИ-МА, ТИ-05-3, ТДИ-05м-3

Комплект поставки:

Генератор ИЗИ1 шт.
Сумка для переноски прибора1шт.
Индуктор1шт.
Провода для подключения к кабелю1шт.
Провод для подключения к автомобильному аккумулятору1шт.
Блок питания (зарядное устройство)1шт.
Руководство по эксплуатации1шт.

Дополнительная комплектация

  • комплект проводов
  • Внесён в реестр учётной регистрации как вид продукции в Тест-Санкт-Петербург

Руководство по эксплуатации ИЗИ (808.32 kB 2010-02-24 17:42:36)
