ИПР 9256 Индикаторы перегрузки ротора

ИПР 9256 Индикаторы перегрузки ротора

Предназначены для отображения на отсчетном устройстве величины тока ротора генератора и времени, оставшегося от момента возникновения перегрузки до момента срабатывания реле, и передачи информации по порту RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: индикаторы прегрузки ротора могут применяться для автоматизации технологических процессов в электроэнергетике.

Индикаторы включаются на выход измерительных преобразователей, выходным сигналом у которых является постоянный ток.

Индикаторы имеют встроенное реле, контакты которого замыкаются при превышении током ротора заданного номинального значения через время, равное или превышающее заданное программно время задержки срабатывания реле.

Цвет индикаторов (без указания в заказе — зелёный):зелёный/красный/жёлтый
Допускаемый ток, коммутируемый каждым реле, А0.3
Допускаемое напряжение, коммутируемое каждым реле, В250
Питание осуществляется по одному из следующих вариантов:
— от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
— от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от внешнего источника не более, В·А6
Габаритные размеры:
— для ИПР 9256Е, мм98х98х138
— для ИПР 9256Р, мм120х120х138
Масса не более, кг1
Диапазон рабочих температур, °Cот -40 до +50

При заказе необходимо указать: тип и конструктивное исполнение, цифровой код (определяет диапазон изменения входного сигнала, наличие или отсутствие порта RS-485, вариант питания), номинальный ток первичного преобразователя, номинальный ток ротора генератора.

ИПР 9256 Индикаторы перегрузки ротора

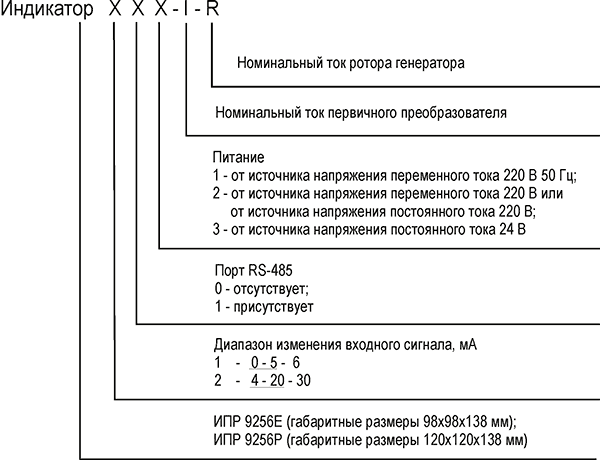

Пример записи при заказе индикаторов перегрузки ротора ИПР 9256 в конструктивном исполнении Е с диапазоном изменения входного сигнала 0 – 5 – 6 мА, без порта RS-485, с питанием от универсального источника напряжения переменного или постоянного тока, с номинальным током первичного преобразователя 6000 А при номинальном токе ротора генератора 4000 А:

ИПР 9256Е 1 0 2; 6000А; 4000А; -10шт.

Габаритные, установочные размеры и схемы подключения

Руководство эксплуатации
