Кабелеискатель «Успех КБИ-309Н»

Кабелеискатель "Успех КБИ-309Н"
Универсальный моноблочный приемник с расширенной графической визуализацией, улучшенной помехозащищенностью, с широким набором рабочих частот: 50/60, 100/120, 512, 1024, 8192, 32768 Гц, режимами «ШП» и «Радио» и возможностью подключения внешних датчиков.
Внимание!Теперь с частотой 33 кГц и обновленным интерфейсом пользователя!

Рекомендуемые области применения

  • Электросети
  • Строительно-монтажные организации

Назначение

Кабелеискатель «Успех КБИ-309Н» предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей, металических трубопроводов) электромагнитным методом при помощи встроенных датчиков, а также поиска мест повреждения коммуникаций при помощи встроенных и внешних датчиков.

Возможности

  • Определение положения подземных коммуникаций.
  • Измерение глубины залегания и силы тока в коммуникации на всех рабочих частотах.
  • Одновременная работа со встроенными и внешними датчиками.
  • Выбор кабеля из пучка с использованием внешнего датчика.
  • Поиск дефектов коммуникаций.

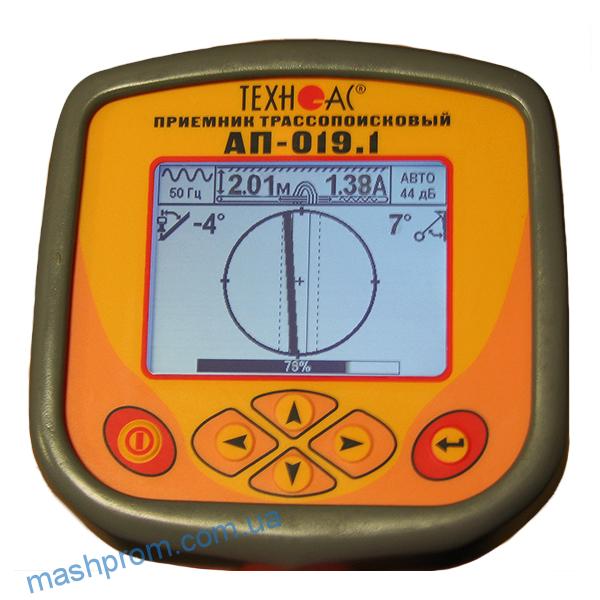

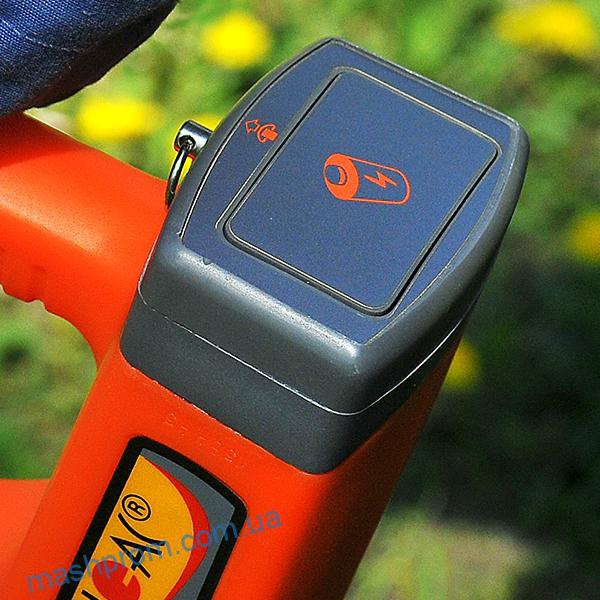

uspeh-kbi-309n_2 uspeh-kbi-309n_1

Особенности

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.

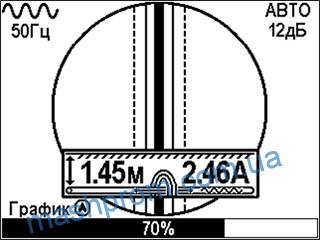

Режим «Трасса» — на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

ap-019-trassa

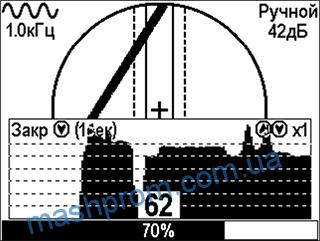

Режим «График» — на индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте.

ap-019-grafik



Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности:

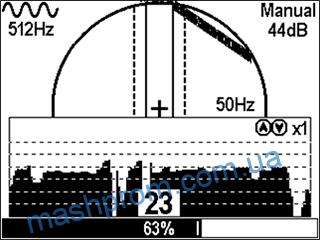

Режим «График+» — при трассировке коммуникации на индикаторе приемника одновременно с графиком изменения сигнала на рабочей частоте (на рисунке – 512 Гц) отображается положение кабеля под сетевым напряжением 50Гц (60Гц);

ap-019-grafik-plus

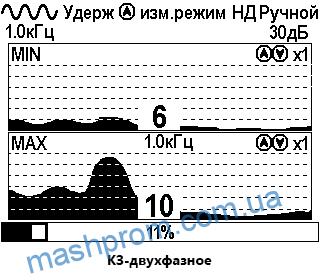

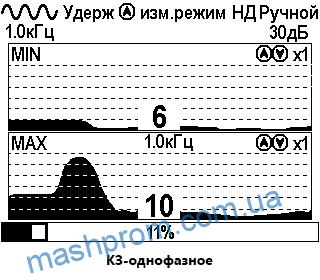

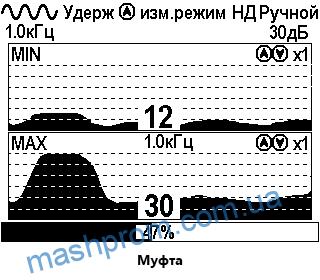

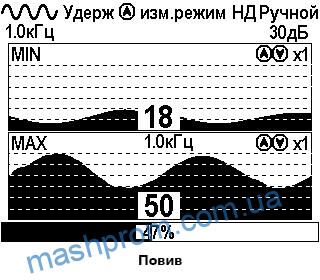

Режим «Минимум максимум» — на индикаторе одновременно отображаются графики сигнала в режиме «минимум» и в режиме «максимум», что позволяет производить точную локализацию магистрали и поиск дефектов коммуникаций;

ap-019-povivap-019-muftaap-019-kz-odnoap-019-kz-dvuh

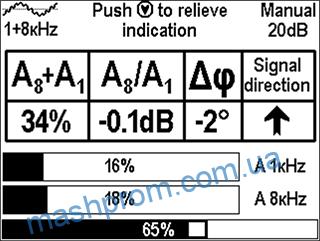

Режим «2-частоты».

В режиме «2-частоты» реализована опция «Свой-чужой».

ap-019-2-chastoti



Два набора Меню: «Базовый» и «Расширенный». В режиме Меню «Базовый» оператору доступны два режима — «Трасса» и «График», которые в основном используются для трассировки коммуникаций с определением глубины ее залегания и протекающего по ней тока. Набор Меню «Расширенный» предоставляет оператору доступ ко всем пяти режимам работы приемника.

Меню на двух языках (русский и английский).

Поддержка импульсных (энергосберегающих) режимов работы трассировочных генераторов.

Подключением дополнительных внешних датчиков решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки с отображением графической и цифровой информации.

Состав комплекта

  • Приемник «АП-019.1»
  • Чехол

Дополнительное оборудование

  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Клещи индукционные «КИ-110»
  • Накладная рамка «НР-117»

Технические характеристики

ПараметрЗначение
Квазирезонансные частоты фильтров50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)Не менее 100
Диапазон частот «Широкая полоса»0,04…8 кГц
Диапазон частот «Радио»8…40 кГц
Максимальный коэффициент усиления электрического тракта>100 дБ
Количество встроенных датчиков4
Подключаемые внешние датчикиКИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое — для 2D отображения «Трасса».
  • Полуавтоматическое или ручное (по выбору) — для «Графиков».
  • Автоматическое или ручное (по выбору) — для режима «2-частоты».
Определение глубины залегания трассыАвтоматически в режиме «Трасса» 0….9,99 м
Точность определения глубины залегания±5%
Измерение тока принимаемого сигналаАвтоматически в режиме «Трасса» 0,001….9,99 А
Точность измерения тока принимаемого сигнала±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторовПри совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикацияLCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
  • параметры настройки и управления
  • 2D визуализация положения трассы относительно прибора
  • графики уровня сигнала с датчиков
  • глубина залегания трассы
  • ток сигнала
Звуковая индикацияВстроенный излучатель:
— синтезированный звук ЧМ
— звуковая индикация нажатия кнопок
Источник питания4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарейНе менее 20 часов
Диапазон температур эксплуатации / хранения-20…60 / -30…60°С
Степень защиты корпусаIP54
Габаритные размеры330х140х700 мм
Масса2,1 кг
