Конвейер ленточный КЛ 1000

Конвейер ленточный КЛ 1000

Конвейер-ленточник КЛ 1000 с шириной ленты 1000 мм – машина постоянно действующая, осуществляющая передвижение штучных и насыпных грузов по горизонтальной траектории и под наклоном с углом до 30 градусов относительно горизонтальной плоскости.

Ключевым рабочим инструментом такого транспортера является гибкая лента, выполняющая две функции: тягового и грузонесущего органа. Лента опирается на роликоопоры. Как таковой конвейер составляется из отдельных секций, что позволяет агрегату иметь суммарную длину более километра. Натяжка ленты воспроизводит натяжная станция. При перемещении сыпучих материалов, конвейеры вспомагательно комплектуются загрузочным лотком или воронкой и плужковым сбрасывателем. Загрузка может осуществляться в любом пункте производственной цепочки над движущимся полотном транспортера.

Конвейеры снабжены скребками — очистителями ленты и барабанов.

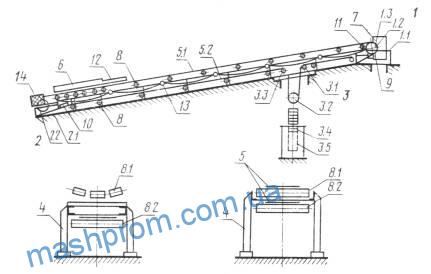

Конструкция конвейера с шириной ленты 1000 мм.

Позиция

Наименование части

Позиция

Наименование части

1Привод5Конвейерная лента
1.1Опорная рама привода5.1Верхняя ветвь
1.2Приводной барабан5.2Нижняя ветвь
1.3Приводной механизм6Загрузочное устройство
2Поворотное устройство7Разгрузочное устройство
2.1Опорная конструкция поворотного устройства8Роликоопора
2.2Оборотный барабан8.1Верхняя роликоопора
3Натяжное устройство8.2Нижняя роликоопора
3.1Опорная конструкция натяжного устройства9Очиститель внешней стороны ленты
3.2Натяжной барабан10Очиститель внутренней стороны ленты
3.3Отклоняющий барабан11Очиститель барабана
3.4Натяжной груз12Направляющий лоток
3.5Ограждение натяжного груза13Устройство для аварийного выключения привода
4Став (опорная конструкция средней части конвейера)14Ограждение барабана

Технические характеристики конвейера ленточного КЛ-1000

Ширина ленты,  мм1000
Насыпная плотность груза, т/м3До 3,5
Диаметр роликов, мм89, 102, 108, 127, 133, 152
Скорость движения ленты, м/с1,0/3,6
Производительность, м3/ч  (для желобчатой ленты)340-1560
Установленная мощность двигателя, кВт2,2-250
