КОТЛЫ ВАЛДАЙ МА2

КОТЛЫ ВАЛДАЙ МА2

Котлы «Валдай» предназначены для теплоснабжения (отопления) индивидуальных жилых домов, зданий коммунально-бытового назначения, оборудованных системой водяного отопления.

Котлы «Валдай» имеют уникальный водотрубный теплообменник,
проектируемый изначально для использования пеллет и отвечающий
следующим требованиям:
— легкость очистки,
— минимальные отложения золы на поверхностях теплообменника,
— высокий КПД – при работе на дровах 76%, при работе на пеллетах 90%,
— удобство эксплуатации.

Котлы «Валдай» серии МА имеют в дополнение к возможностям блока управления котла Валдай М,  встроенные модули управления GSM/WiFi для дистанционного доступа.

Отличие котлов «Пересвет и «Валдай» следующее.

Котел «Пересвет» имеет два основных топлива: пеллеты и дрова (время горения дров не менее 6 часов).

Котел «Валдай» изначально проектировался под одно основное топливо — пеллеты, а дрова являются аварийным видом топлива (время горения не менее 2 часов).

В котел «Пересвет» помещается в 3 раза больше дров, чем в котел «Валдай».

Технические характеристики

ВАЛДАЙ 15МА2 GSM/Wi-Fi
Теплопроизводительность, кВт          15
Вид основного топлива/резервного топлива          Пеллеты*/дрова
Диапазон регулирования по мощности, кВт          4-15
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          150
Рабочее давление воды в котле, МПа, не более          0,15
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          150
Давление сжатого воздуха для пневмоочистки          2,0…6,0 атм
Габаритные размеры котла без горелки, мм          1073х516х825
Вес котла без горелки, кг, не более          210
Тип пеллетной горелки          РВ10/20
Объем бункера, л          270

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.

ВАЛДАЙ 22МА2 GSM/Wi-Fi
Теплопроизводительность, кВт          22
Вид основного топлива/резервного топлива          Пеллеты*/дрова
Диапазон регулирования по мощности, кВт          4-22
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          220
Рабочее давление воды в котле, МПа, не более          0,15
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          150
Давление сжатого воздуха для пневмоочистки          2,0…6,0 атм
Габаритные размеры котла без горелки, мм          1173х516х854
Вес котла без горелки, кг, не более          230
Тип пеллетной горелки          РВ10/20
Объем бункера, л          270

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.

ВАЛДАЙ 33МА2 GSM/Wi-Fi
Теплопроизводительность, кВт          33
Вид основного топлива/резервного топлива          Пеллеты*/дрова
Диапазон регулирования по мощности, кВт          8-33
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          330
Рабочее давление воды в котле, МПа, не более          0,15
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          200
Давление сжатого воздуха для пневмоочистки          2,0…6,0 атм
Габаритные размеры котла без горелки, мм          1323х516х967
Вес котла без горелки, кг, не более          295
Тип пеллетной горелки          РВ14/40
Объем бункера, л          420

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.

ВАЛДАЙ 50МА2 GSM/Wi-Fi
Теплопроизводительность, кВт           50
Вид основного топлива/резервного топлива          Пеллеты*/дрова
Диапазон регулирования по мощности, кВт          7-50
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          500
Рабочее давление воды в котле, МПа, не более          0,15
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          200
Давление сжатого воздуха для пневмоочистки          2,0…6,0 атм
Габаритные размеры котла без горелки, мм          1473х516х1067
Вес котла без горелки, кг, не более          365
Тип пеллетной горелки          РВ14/40
Объем бункера, л          420

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.

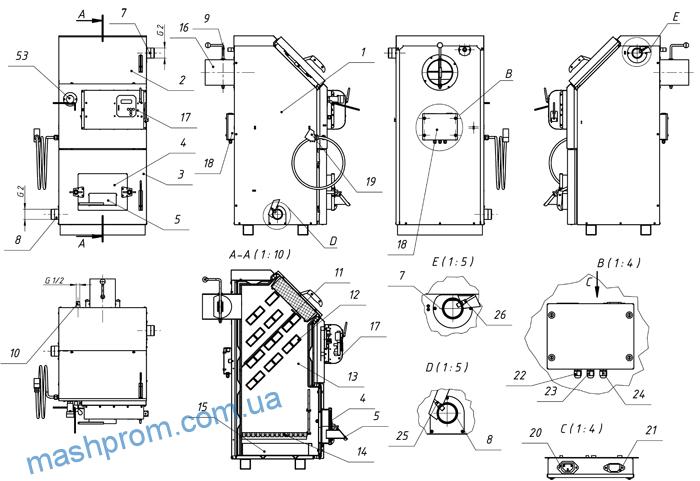

КОНСТРУКЦИЯ КОТЛАeskiz

1 – кожух котла; 2 – дверца котла верхняя; 3 – дверца котла нижняя; 4 – заглушка нижней дверцы; 5 – крышка поддувала; 6 – регулятор тяги; 7 – патрубок подачи воды в систему отопления из котла; 8 – патрубок подачи воды в котел из системы отопления; 9 – ручка шибера дымовой трубы; 10 – патрубок для группы безопасности (предохранительный клапан и т.д.); 11 – заслонка теплообменника (для Валдай 50 не требуется); 12 – конвективная часть теплообменника; 13 – топка котла; 14 – съемный колосник; 15 – зольный ящик; 16 – дымовая труба котла; 17 – блок управления горелкой; 18- коробка коммутационная; 19- кабель подключения горелки; 20- разъем для подключения податчика пеллет; 21- разъем для подключения электропитания 220 В к горелке; 22- сальниковый ввод кабеля от датчика температуры в помещении; 23- сальниковый ввод кабеля управления электрокотлом; 24- сальниковый ввод кабеля управления циркуляционным насосом системы отопления; 25 – датчик температуры теплоносителя на входе в котел; 26 – датчик температуры теплоносителя на выходе из котла

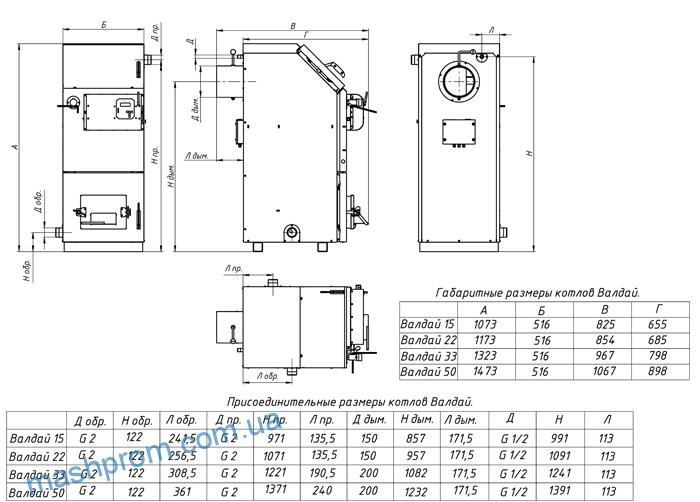

Габаритные и присоединительные размеры

gabarit

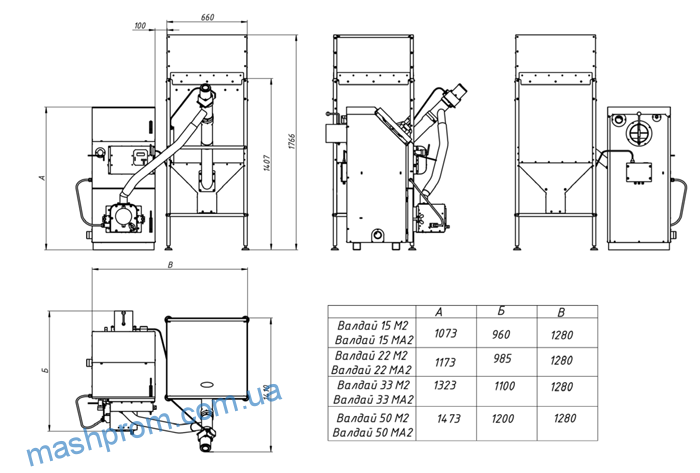

Размещение пеллетной горелки
valdai_bunker

КОМПЛЕКТ ПОСТАВКИ



котел1 шт.,
горелка пеллетная1 шт.,

для котлов «Валдай-15»,

«Валдай-22»

РВ10/20ТА2

для котлов «Валдай-33»,

«Валдай-50»

РВ14/40ТА2
— совок, скребок, регулятор тяги1 комплект,
— колосник1 комплект,
— ящик для золы (на днище котла)1 шт.,
— руководство по эксплуатации и технический паспорт на котел1 шт.
