Котёл Пересвет ВС является модификацией котла Пересвет Т.  Отличие состоит в комплектации котла Пересвет М и МА горелкой ВС 4-35 в  комплекте.

Гаратия на пеллетные котлы составляет 36 месяцев со дня продажи.

КОНСТРУКЦИЯ КОТЛА
pic1

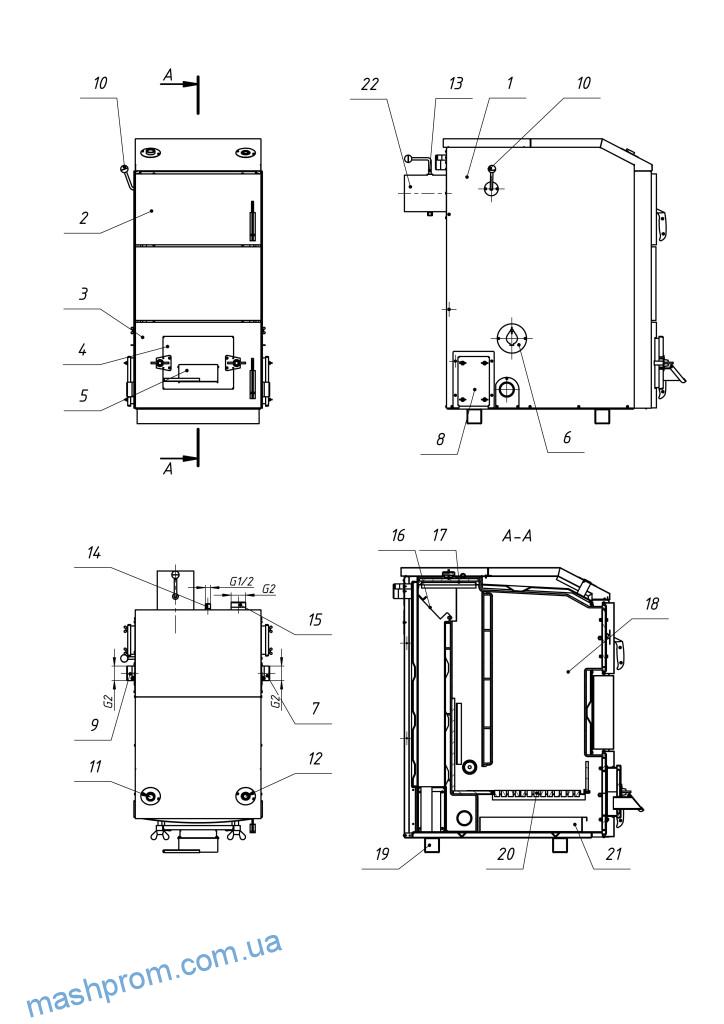

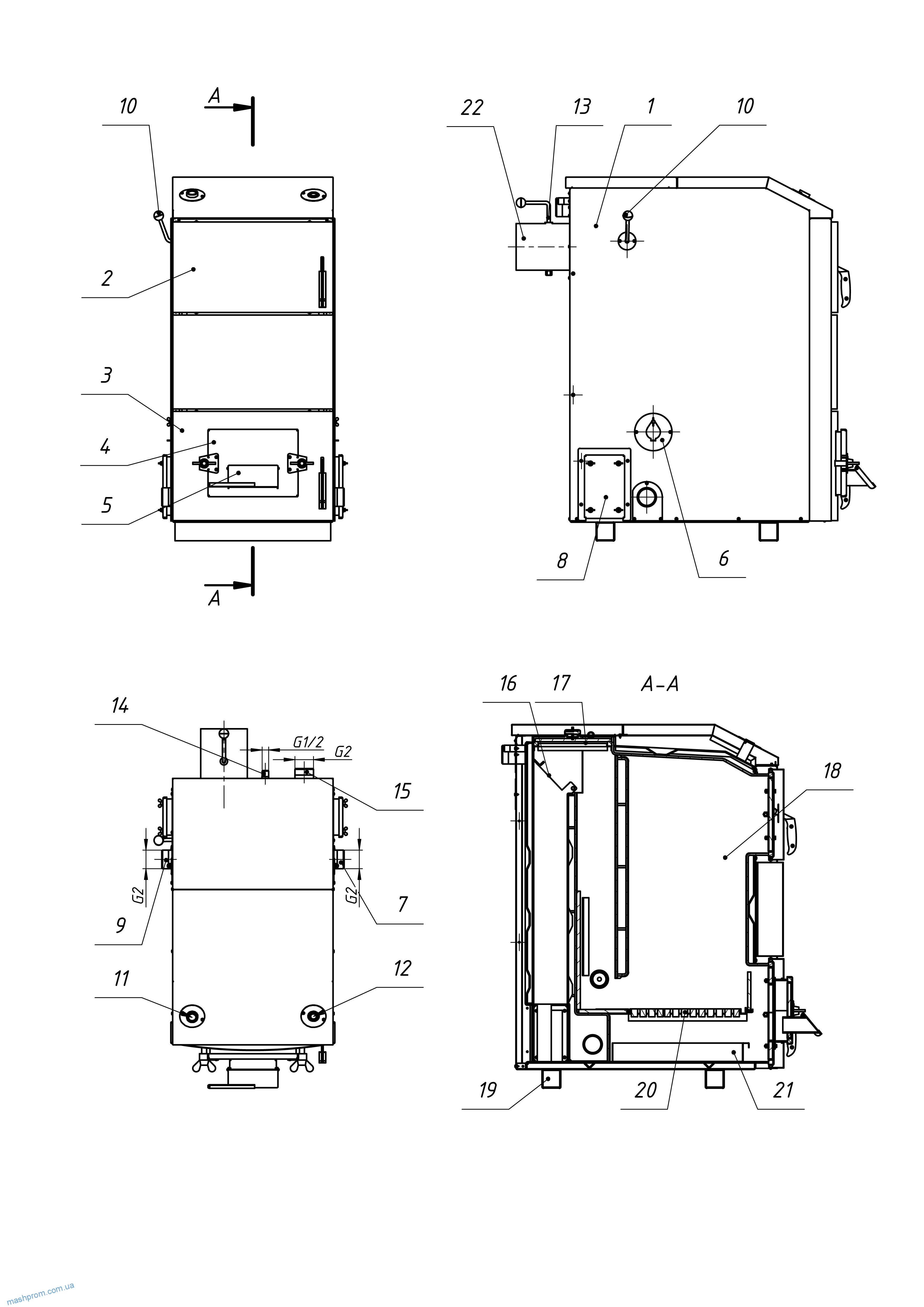

Рис. 1. Эскиз котла Пересвет.

1 – кожух котла; 2 – верхняя дверца; 3 – нижняя дверца; 4 – заглушка нижней дверцы; 5 — крышка поддувала; 6 – заслонка трубы вторичного воздуха; 7, 9 – труба возвратной воды (обратка); 8 – люк ревизии теплообменника; 10 – ручка управления заслонкой теплообменника; 11 – патрубок для установки терморегулятора; 12 – патрубок для установки термометра; 13 – ручка шибера дымовой трубы; 14 – патрубок для группы безопасности (предохранительный клапан и т.д.); 15 – труба подаваемой воды; 16 – заслонка теплообменника; 17 – отверстие для чистки теплообменника; 18 – топка; 19 – опоры; 20 – съемный колосник; 21 – ящик зольный; 22 – дымовая труба котла.

Габаритные размеры котлов Пересвет с горелкой ВС
eskiz_peresvet_vc


Технические характеристики

Пересвет 10ВС
Теплопроизводительность, кВт          35
Вид топлива          Пеллеты/тт*
Диапазон регулирования по мощности, кВт          5-35
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          100
Рабочее давление воды в котле, бар, не более          1,5
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          150
Габаритные размеры котла без горелки, мм          1111х466х1010
Вес котла без горелки, кг, не более          300
Тип пеллетной горелки          ВС 4-35
Объем бункера, л          270

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа/дрова, брикеты.

Пересвет 16ВС
Теплопроизводительность, кВт          16
Вид топлива          Пеллеты/тт*
Диапазон регулирования по мощности, кВт          4-16
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          160
Рабочее давление воды в котле, бар, не более          1,5
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          150
Габаритные размеры котла без горелки, мм          1169х516х1094
Вес котла без горелки, кг, не более          350
Тип пеллетной горелки          ВС 4-35
Объем бункера, л          270

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа/дрова, брикеты.

Пересвет 20ВС
Теплопроизводительность, кВт          20
Вид топлива          Пеллеты/тт*
Диапазон регулирования по мощности, кВт          4-20
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          200
Рабочее давление воды в котле, бар, не более          1,5
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм           150
Габаритные размеры котла без горелки, мм          1169х516х1155
Вес котла без горелки, кг, не более          380
Тип пеллетной горелки          ВС 4-35
Объем бункера, л          270

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа/дрова, брикеты.

Пересвет 30ВС
Теплопроизводительность, кВт          30
Вид топлива          Пеллеты/тт*
Диапазон регулирования по мощности, кВт          7-30
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          300
Рабочее давление воды в котле, бар, не более          1,5
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          200
Габаритные размеры котла без горелки, мм          1315х516х1314
Вес котла без горелки, кг, не более          450
Тип пеллетной горелки          ВС 4-35
Объем бункера, л          420

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа/дрова, брикеты.

Справочная информация.

  • Теплотворная способность 1 тонны пеллет примерно соответствует 500 литрам дизельного топлива.
  • 1 тонна пеллет имеет объем — ширина 0,8 м, длина 1,2 м, высота 1,4 м = 1,344 м.куб.

Основные достоинства котлов на пеллетах.

  • Возможность расположения блока управления и бункера для пеллет в удобном для Вас месте (слева и справа от котла).
  • Удобный крепеж датчиков температуры.
  • Автоматическая подача топлива из бункера в котел.
  • Контроль пересыпа пеллет в горелке.
  • Высокоэффективная горелка.
  • Надежный розжиг и контроль пламени.
  • Устойчивый процесс горения при минимальной мощности.
  • Невозможность распространения пламени из горелки в бункер.
  • Диагностика работы горелки.
  • Легкий демонтаж горелки и процедура ее очистки.
  • Бункер снабжен лючками для легкой и быстрой профилактики и очистки.

Комплект поставки.

— котел1 шт.,
— горелка пеллетная1 шт.,

для котлов «Пересвет-10М»,

«Пересвет-16М»,

«Пересвет-20М»

РВ10/20КСТ

для котла «Пересвет-30М»

РВ14/40КСТ

для котлов «Пересвет-10МА»,

«Пересвет-16МА»,

«Пересвет-20МА»

РВ10/20ТА

для котла «Пересвет-30МА»

РВ14/40ТА
— совок, регулятор тяги1 комплект,
— термометр (установлен на котле)1 шт.,
— заглушка для возможности работы котла на дровах1шт.,
— колосник1 комплект,
— ящик для золы (на днище котла)1 шт.,
— руководство по эксплуатации и технический паспорт на котел1 шт.
