Котёл Пересвет МА является модификацией котла Пересвет Т.  Отличие состоит в комплектации котла Пересвет МА горелкой РВ МА в  комплекте.


Гарантия на пеллетные котлы составляет 36 месяцев со дня продажи.

КОНСТРУКЦИЯ КОТЛА

pic1

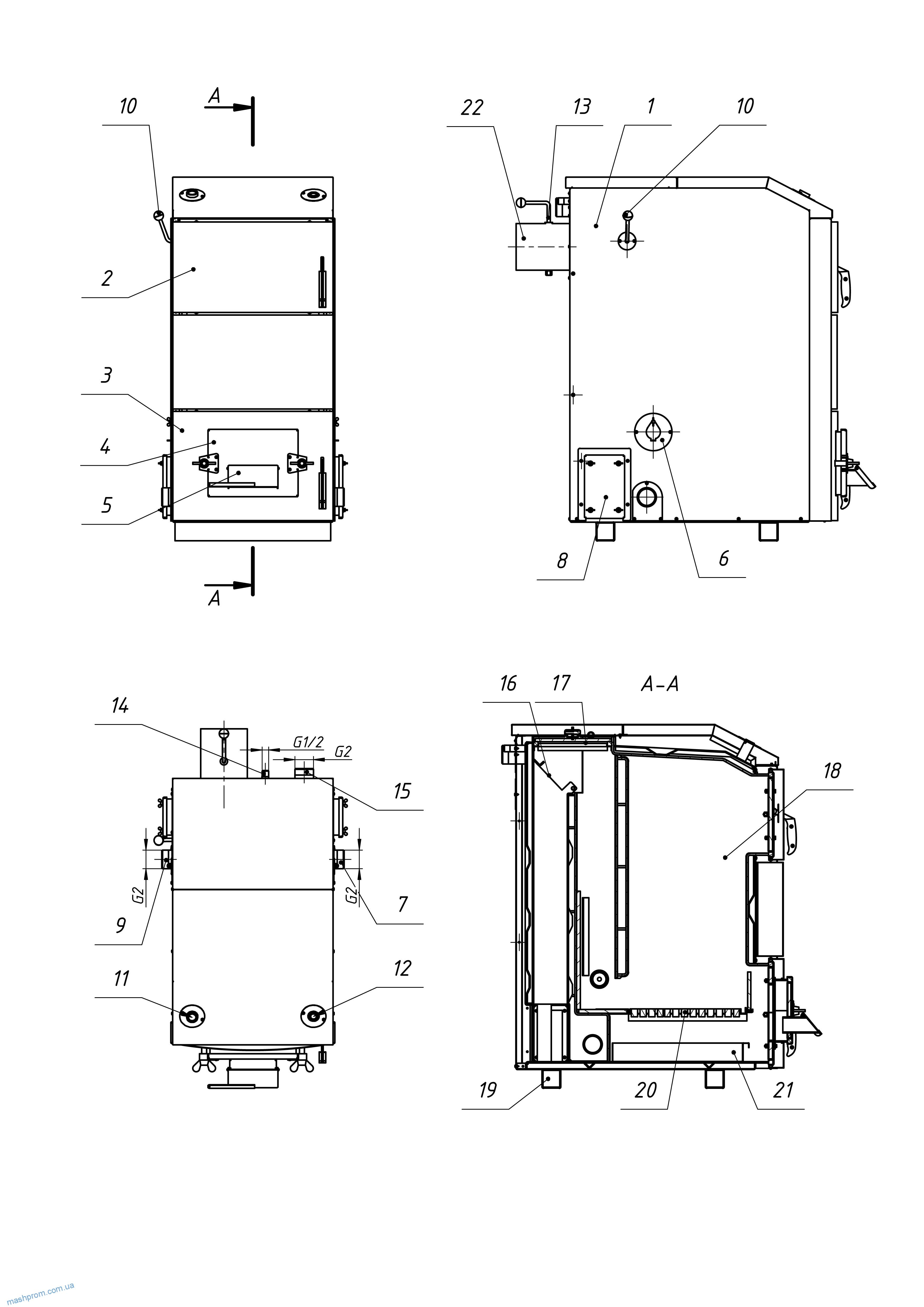

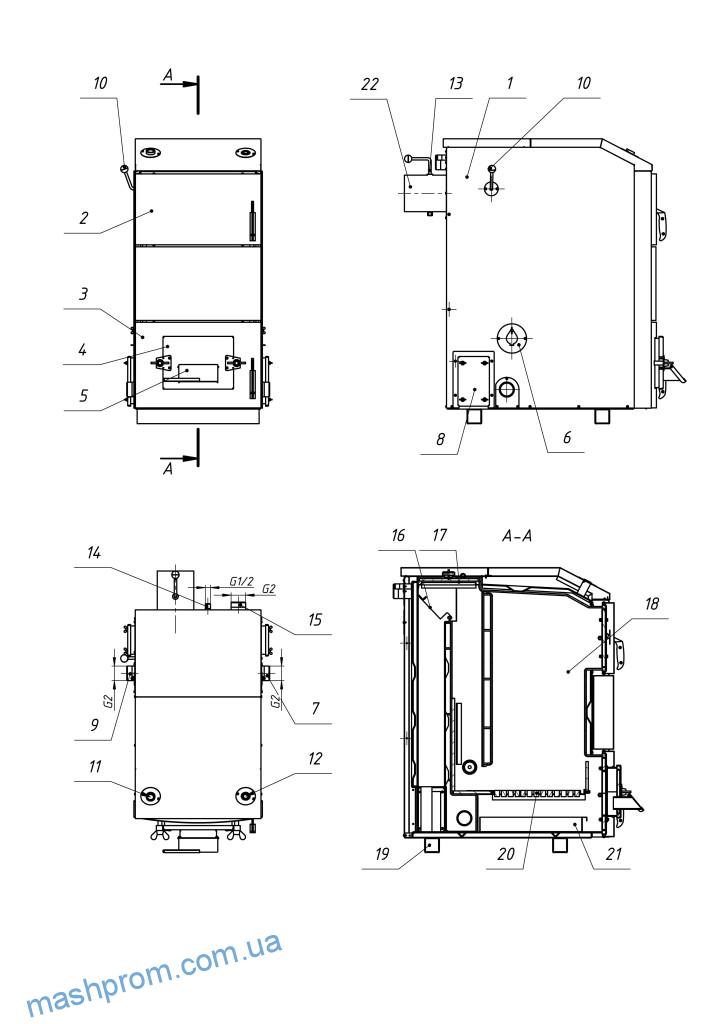

Рис. 1. Эскиз котла Пересвет.

1 – кожух котла; 2 – верхняя дверца; 3 – нижняя дверца; 4 – заглушка нижней дверцы; 5 — крышка поддувала; 6 – заслонка трубы вторичного воздуха; 7, 9 – труба возвратной воды (обратка); 8 – люк ревизии теплообменника; 10 – ручка управления заслонкой теплообменника; 11 – патрубок для установки терморегулятора; 12 – патрубок для установки термометра; 13 – ручка шибера дымовой трубы; 14 – патрубок для группы безопасности (предохранительный клапан и т.д.); 15 – труба подаваемой воды; 16 – заслонка теплообменника; 17 – отверстие для чистки теплообменника; 18 – топка; 19 – опоры; 20 – съемный колосник; 21 – ящик зольный; 22 – дымовая труба котла.

pic2

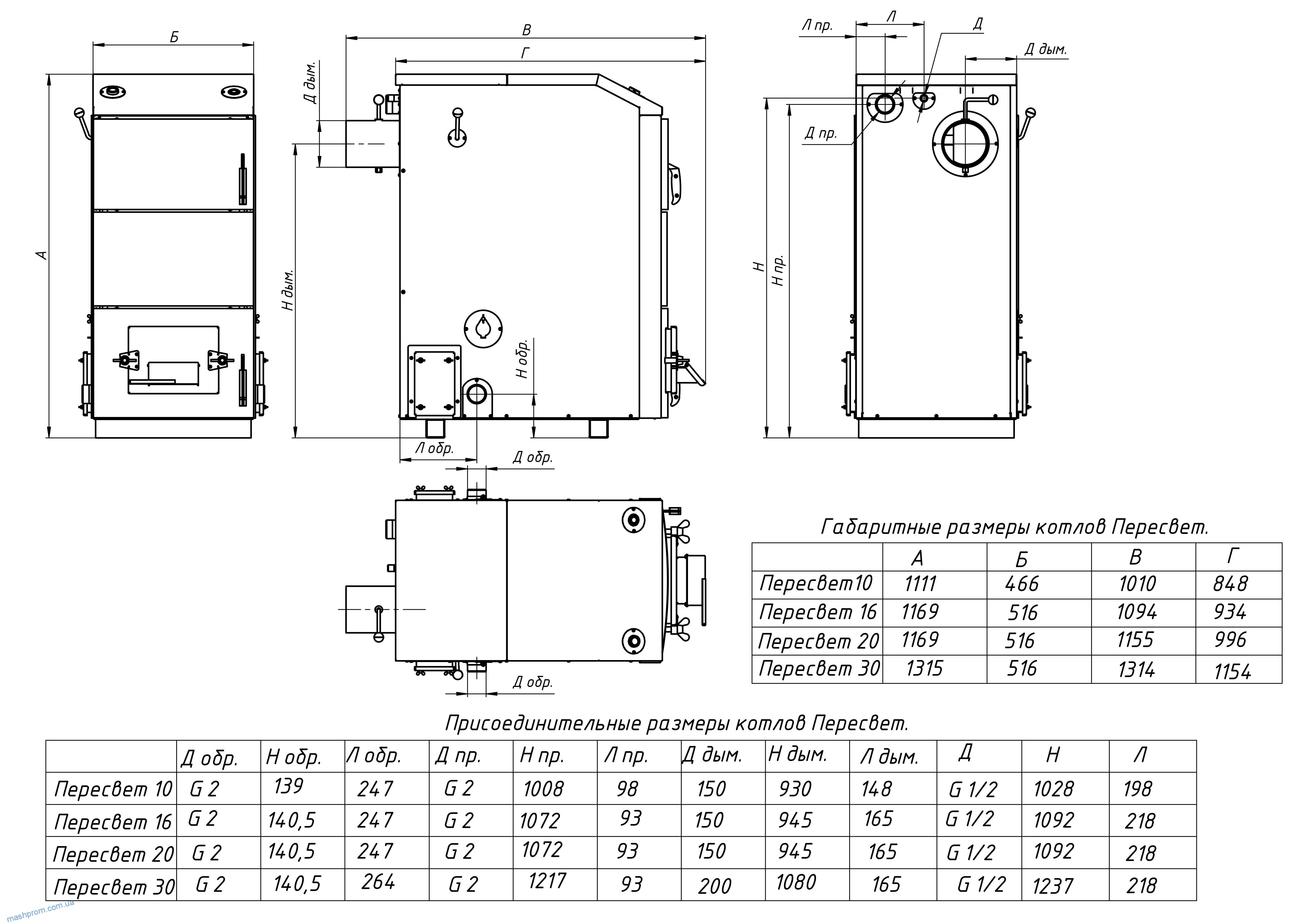

Рис.2 Габаритные и присоединительные размеры.

eskiz_peresvet_pb

Рис.3 Размещение пеллетной горелки на котлах Пересвет.

Технические характеристики

Пересвет 10МА GSM/Wi-Fi
Теплопроизводительность, кВт          10
Вид топлива          Пеллеты/тт*
Диапазон регулирования по мощности, кВт          4-10
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          100
Рабочее давление воды в котле, бар, не более          1,5
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          150
Давление сжатого воздуха для пневмоочистки          2,0…6,0 атм
Габаритные размеры котла без горелки, мм          1111х466х1010
Вес котла без горелки, кг, не более300
Тип пеллетной горелкиРВ10/20ТА
Объем бункера, л270

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа/дрова, брикеты.

Пересвет 16МА GSM/Wi-Fi
Теплопроизводительность, кВт          16
Вид топлива          Пеллеты/тт*
Диапазон регулирования по мощности, кВт          3-16
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          160
Рабочее давление воды в котле, бар, не более          1,5
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          150
Давление сжатого воздуха для пневмоочистки          2,0…6,0 атм
Габаритные размеры котла без горелки, мм          1169х516х1094
Вес котла без горелки, кг, не более          350
Тип пеллетной горелки          РВ10/20ТА
Объем бункера, л          270

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа/дрова, брикеты.

Пересвет 20МА GSM/Wi-Fi
Теплопроизводительность, кВт          20
Вид топлива          Пеллеты/тт*
Диапазон регулирования по мощности, кВт          3-20
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          200
Рабочее давление воды в котле, бар, не более          1,5
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм           150
Давление сжатого воздуха для пневмоочистки          2,0…6,0 атм
Габаритные размеры котла без горелки, мм          1169х516х1155
Вес котла без горелки, кг, не более          380
Тип пеллетной горелки          РВ10/20ТА
Объем бункера, л          270

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа/дрова, брикеты.

Пересвет 30МА GSM/Wi-Fi
Теплопроизводительность, кВт          30
Вид топлива          Пеллеты/тт*
Диапазон регулирования по мощности, кВт          7-30
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          300
Рабочее давление воды в котле, бар, не более          1,5
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          200
Давление сжатого воздуха для пневмоочистки          2,0…6,0 атм
Габаритные размеры котла без горелки, мм          1315х516х1314
Вес котла без горелки, кг, не более          450
Тип пеллетной горелки          РВ14/40ТА
Объем бункера, л          420

*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа/дрова, брикеты.

Гаратия на пеллетные котлы составляет 36 месяцев со дня продажи.

81e9d097c2a7e9a39e2197e6e798d69b

Справочная информация.

  • Теплотворная способность 1 тонны пеллет примерно соответствует 500 литрам дизельного топлива.
  • 1 тонна пеллет имеет объем — ширина 0,8 м, длина 1,2 м, высота 1,4 м = 1,344 м.куб.

Основные достоинства котлов на пеллетах.

  • Возможность расположения блока управления и бункера для пеллет в удобном для Вас месте (слева и справа от котла).
  • Удобный крепеж датчиков температуры.
  • Автоматическая подача топлива из бункера в котел.
  • Контроль пересыпа пеллет в горелке.
  • Высокоэффективная горелка.
  • Надежный розжиг и контроль пламени.
  • Устойчивый процесс горения при минимальной мощности.
  • Невозможность распространения пламени из горелки в бункер.
  • Диагностика работы горелки.
  • Легкий демонтаж горелки и процедура ее очистки.
  • Бункер снабжен лючками для легкой и быстрой профилактики и очистки.

Комплект поставки.

— котел1 шт.,
— горелка пеллетная1 шт.,

для котлов «Пересвет-10М»,

«Пересвет-16М»,

«Пересвет-20М»

РВ10/20КСТ2

для котла «Пересвет-30М»

РВ14/40КСТ2

для котлов «Пересвет-10МА»,

«Пересвет-16МА»,

«Пересвет-20МА»

РВ10/20ТА2

для котла «Пересвет-30МА»

РВ14/40ТА2
— совок, регулятор тяги1 комплект,
— термометр (установлен на котле)1 шт.,
— заглушка для возможности работы котла на дровах1шт.,
— колосник1 комплект,
— ящик для золы (на днище котла)1 шт.,
— руководство по эксплуатации и технический паспорт на котел1 шт.
