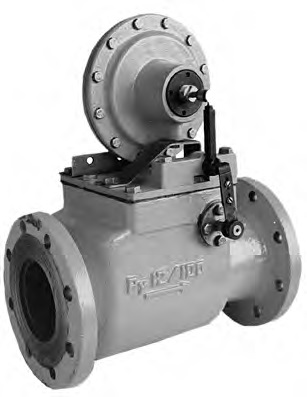

Клапаны предохранительные запорные КПЗ-50, КПЗ-100,

Клапаны предохранительные запорные КПЗ-50, КПЗ-100,

Предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении и  понижении контролируемого давления сверх заданных пределов. Изготавливаются с условным проходом Ду 50 и 100 мм низкого, среднего или высокого контролируемого давления.

Рабочая среда — природный газ по ГОСТ 5542-87.

Тип присоединения — фланцевое по ГОСТ 12820-80.

Технические характеристики

КПЗ-50НКПЗ-100НКПЗ-50СКПЗ-100СКПЗ-50ВКПЗ-100ВКПЗ-50В1КПЗ-100В1
Рабочее давление на входе, МПа, не более1,21,21,21,21,21,21,21,2
Пределы настройки контролируемого давления, МПа:
нижний0,0003–0,0030,01–0,120,003–0,030,1–0,4
верхний0,002–0,0750,06–0,320,03–0,750,2–0,75
Точность срабатывания, %±5±5±5±5±5±5±5±5
Условный проход Ду50100501005010050100
Строительная длина, мм230350230350230350230350
Габаритные размеры, мм:
ширина253253253253253253253253
высота386450386450386450386450
Масса, кг, не более2036203620362036

Клапан имеет чугунный фланцевый корпус 1 (см. рисунок). Внутри корпуса находится седло, которое перекрывается клапаном 2 с резиновым уплотнителем. Клапан 2 закреплен на оси 3, которая размещена в корпусе 1. На оси 3 установлены пружины 4, 5, один конец которых упирается в корпус 1, другой — в клапан 2. На конце оси 3, выходящей наружу, жестко закреплен рычаги 6, который упирается в рычаг 16. На корпусе 1 закреплен механизм контроля 7, который имеет мембрану 8, шток 9 и жестко закрепленный на штоке 9 наконечник 15. Наконечник 15 входит в зацепление с упором 12 рычага 16 и не дает ему провернуться. Мембрана уравновешивается контролируемым давлением и пружинами 10, 11, усилия которых регулируются втулками 13, 14. Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в  подмембранной полости сверх пределов настройки происходит перемещение наконечника 15, который освобождает связанные между собой рычаги 16, 6 и дает возможность оси 3 повернуться. Усилие от действия пружин 4, 5 передается клапану 2, и клапан 2 закрывает проход газа. Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычагов 6, 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.

А, ммВ, ммН, ммD, ммn
КПЗ-502302533861254
КПЗ-1003502534501808
Клапаны предохранительные запорные КПЗ-50, КПЗ-100,

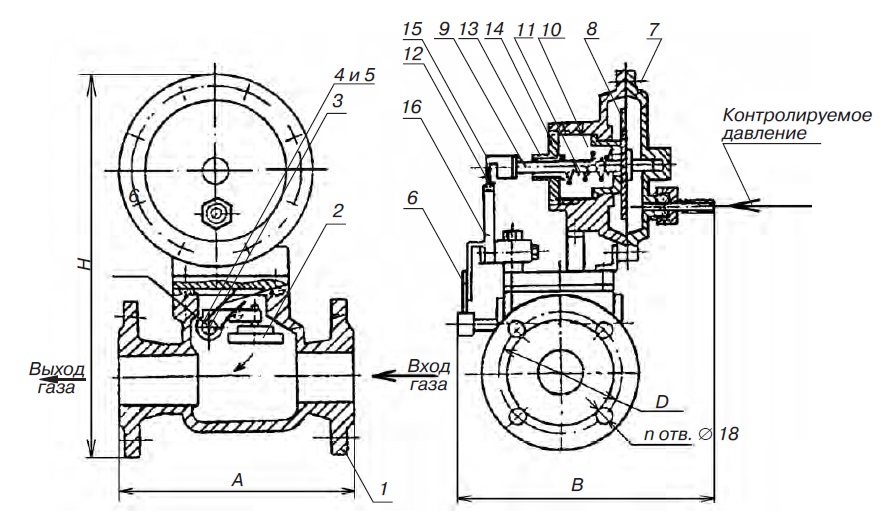

Клапан предохранительно-запорный КПЗ:
1 — корпус; 2 — клапан с резиновым уплотнителем; 3 — ось; 4, 5 — пружина; 6 — рычаг; 7 — механизм контроля; 8 — мембрана; 9 — шток; 10, 11 — пружина; 12 — упор; 13, 14 — втулка; 15 — наконечник; 16 — рычаг
