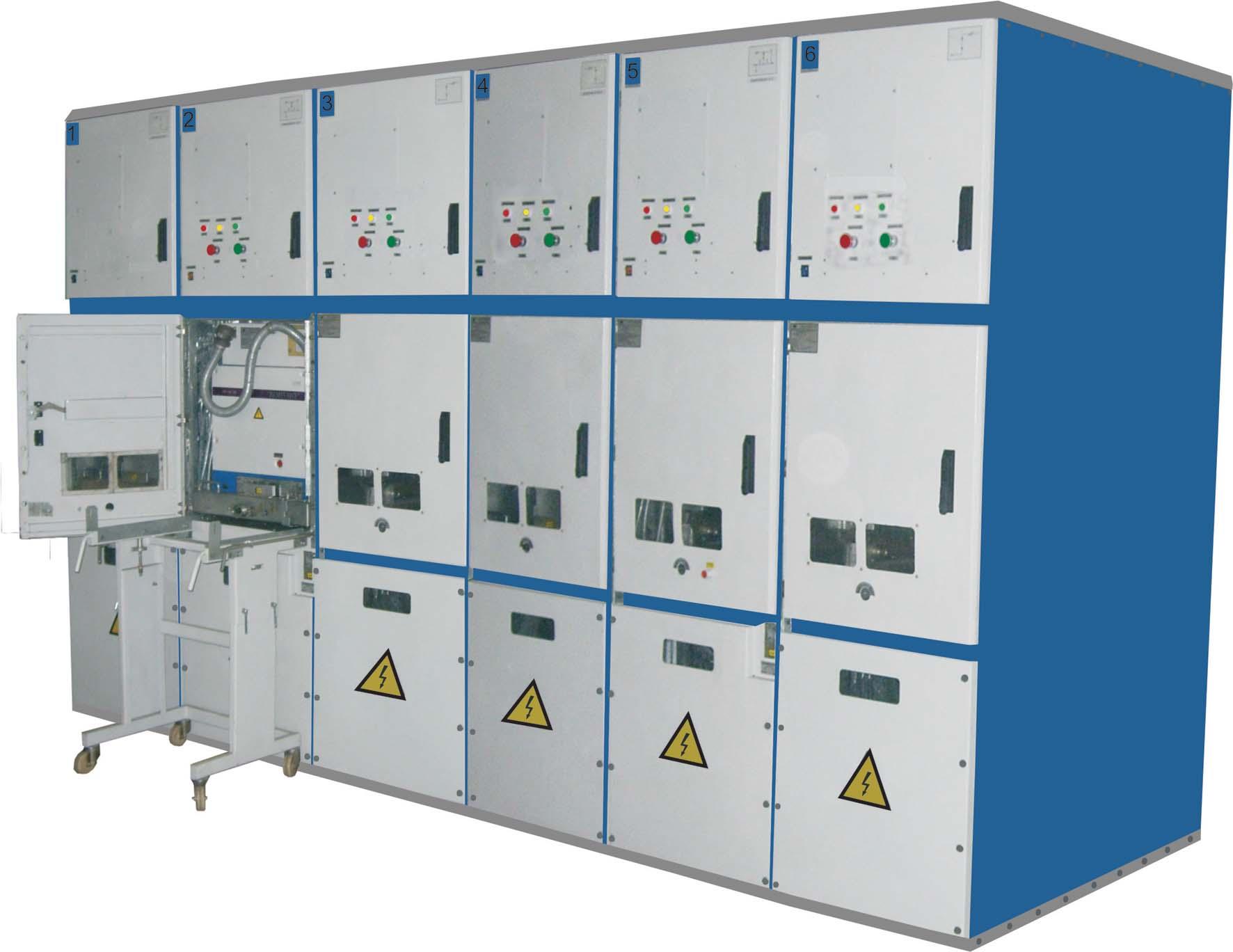

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО СЕРИИ КС-10

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО СЕРИИ КС-10

Комплектное распределительное устройство внутренней установки серии КС-10 применяется в качестве распределительных пунктов городских и промышленных подстанций,для электрических сетей промышленности,сельского хозяйства, электрических станций и электрификации железнодорожного транспорта и прочих целей

Детальная информация

Технические характеристики:
1)Номинальное напряжение, кВ-10,0
2)Наибольшее рабочее напряжение, кВ-12,0
3)Номинальный ток отходящих фидеров,А
630; 1000; 1600
4)Номинальный ток сборных шин, А
1000; 1600; 2000; 3150
5)Номинальный ток трансформаторов тока, А
50;75;100;150;200;300;400;600;800;1000;1500
6)Номинальный ток вакуумных выключателей, А
630; 1250; 1600
7)Номинальный ток отключения вакуумных выключателей, кА
20; 31,5
8)Ток термической стойкости, в течение 3с, кА
20; 31,5
9)Механический ресурс, количество операций включения-отключения — 50000
10)Коммутационная износостойкость, не менее
— при номинальном токе, циклов В-tn-О 50000
— при номинальном токе отключения,циклов ВО-150
11)Время отключения, мс-менее 40
12)Номинальное напряжение вспомогательных цепей,В:
— постоянного тока 110; 220
— переменного тока 220
— освещения 24
13)Габаритные размеры, мм:
— высота 2350
— ширина 650; 750; 900
— глубина 1200; 1300
14)Уровень изоляции-Нормальная по ГОСТ 1516.3
15)Вид изоляции-Комбинированная (воздушная и твердая)
16)Наличие изоляции токоведущих шин главных цепей- с изолированными шинами
17)Наличие выкатных элементов в шкафах-с выкатными элементами
18)Вид линейных высоковольтных подсоединений-
кабельные, шинные
19)Условия обслуживания-с двухсторонним обслуживанием
20)Степень защиты оболочек-1Р20 по ГОСТ 14254
21)Вид основных шкафов в зависимости от встраиваемой аппаратуры и присоединений-С выключателем вакуумным; с шинным разъединителем, с трансформатором собственных нужд, комбинированные (с выключателем вакуумным и трансформаторами напряжения)
22)Вид управления-местное и дистанционное
23)Степень защиты КРУ при открытых дверях шкафов и релейных отсеков шкафов КРУ-1Р00 по ГОСТ 14254

В комплект поставки входят:
• шкафы КРУ с аппаратурой и приборами главных и вспомогательных цепей соответственно заказу;
• инвентарная тележка для выката выкатного элемента в ремонтное положение – количество согласно заказу на подстанцию;
• ключ для запирания и отпирания двери отсека выкатного элемента и двери релейно-го отсека по одному к каждому замку (все ключи в шкафах КРУ одинаковые);
• ручка съемная для перемещения выкатного элемента из одного фиксированного положения в другое – количество согласно заказу.
К каждой партии шкафов, выполненных по одному конкретному заказу, прикладывается:
• паспорт на каждый шкаф;
• руководство по эксплуатации КРУ;
• монтажные схемы вспомогательных цепей на все типы шкафов;
• принципиальные схемы вспомогательных цепей со спецификациями на все типы шкафов.
Предприятие выполняет монтажные и пусконаладочные работы вышеперечисленного оборудования.
