Программируемый логический контроллер ОВЕН ПЛК73

Программируемый логический контроллер ОВЕН ПЛК73

Назначение

Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК73 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов.



Основные функциональные возможности

  • НАДЕЖНАЯ СРЕДА ПРОГРАММИРОВАНИЯ CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
  • ДВУХСТРОЧНЫЙ ЗНАКОСИНТЕЗИРУЮЩИЙ ДИСПЛЕЙ
  • УВЕЛИЧЕНИЕ КОЛИЧЕСТВА ДИСКРЕТНЫХ ВЫХОДОВ путем подключения модуля ОВЕН МР1
  • ВСТРОЕННЫЕ ИНТЕРФЕЙСЫ  RS-232 debug  для записи программы. Дополнительная возможность установки интерфейсной платы с набором интерфейсов:
    — Разъем для подключения модуля МР1
    — 1-й интерфейс: RS-485, RS-232 или отсутствует;
    — 2-й интерфейс: RS-485, RS-232 или отсутствует. ВСТРОЕННЫЕ ЧАСЫ реального времени
  • ПОДДЕРЖКА ПРОТОКОЛОВ ОВЕН, Modbus RTU, Modbus ASCII, GateWay
  • БЕСПЛАТНАЯ БИБЛИОТЕКА ФУНКЦИОНАЛЬНЫХ БЛОКОВ:
    – разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-х позиционными задвижками и др.;
    – стандартные библиотеки CoDeSys.
  • ВОЗМОЖНОСТЬ РАСШИРЕНИЯ путем подключения модулей ввода/вывода



Поддерживаемые протоколы и применения

ПротоколИнтерфейсПрименение
ОВЕНRS-232RS-485Поддержка модулей ОВЕН МВА8, МВУ8.Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.
Modbus RTUModbus ASCIIRS-232RS-485Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
GateWay(протокол CoDeSys)RS-232Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet).Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys.Работа с OPC-сервером CoDeSys



Технические характеристики

Общие сведения

Центральный процессор32x разрядный RISC процессор 50 МГц на базе ядра ARM7
РазмерRetain-памяти(EEPROM), байт448
Объем оперативной памяти для хране-ния переменных программ, кб 10
Объем памяти хранения программ, кб280
Объем памяти ввода-вывода, байт600 для ПЛК73-M360 для ПЛК73-L
Время работы часов реального времени после пропадания питанияне менее 3 месяцев
Конструктивное исполнениеКорпус щитового крепления.Габаритные размеры(ВxШxГ), мм

(168×137×55)±1 мм

Степень защиты корпуса со стороны лицевой панелиIP55
Напряжение питания90…245 В (частотой от 47 до 63 Гц)
Потребляемая мощность, не болеедля постоянного тока, 12 Вт
для переменного тока, 18 Вт
Параметры встроенного вторичного источника питаниявыходное напряжение 24±3 В, ток не более 180 мА



Элементы человеко-машинного интерфейса

Тип дисплеяТекстовый монохромный ЖКИ с подсветкой
Количество знакомест (символов)4 x 16
Кнопки управления на лицевой панели9 тактовых кнопок:»Пуск/стоп», «Выход», «Альт»,

«Ввод», «Вверх», «Вниз»,

«F1», «F2», «F3»

Светодиоды на лицевой панели6 шт:»K1″, «K2», «K3», «K4»,

«K5», «K6»



Интерфейсы связи

Интерфейсы2 интерфейса опционально:1-й интерфейс: RS-485, RS-232 или отсутствует;

2-й интерфейс: RS-485, RS-232 или отсутствует.

Режим работы интерфейсовMaster, Slave
Поддержаные протоколыОBEH, ModBus-ASCII/RTU, GateWay (протокол CoDeSys)



Аналоговые входы

Количество аналоговых входов8
Типы подключаемых датчиков и характеристики аналоговых входовВ соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63



Выходы (дискретные и аналоговые)

Количество выходов внутри контроллера8, из них 4 с возможностью установки ЦАП
Типы выходных элементов и их характеристикиВ соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63
Выходные элементы:
1тип К (группа из 2 выходов)
2
3тип К (группа из 2 выходов)
4
5тип (Р, К, С, Т, И, У) или отсутствует
6тип (Р, К, С, Т, И, У) или отсутствует
7тип (Р, К, С, Т, И, У) или отсутствует
8тип (Р, К, С, Т, И, У) или отсутствует



Дискретные входы

Количество дискретных входов8
Подключаемые входные устройстваподключение датчиков с выходами: «сухой-контакт»,p-n-p- и n-p-n-транзистор
Максимальная частота сигнала, подаваемого на дискретный вход1000 Гц (при скважности 0.5)
Напряжение питания дискретных входов, В24±3



Программирование и обновление встроенного программного обеспечения

Среда программированияCoDeSys 2.3 (версия 2.3.8.1 и более старшая)
Интерфейс для программирования и отладки в CoDeSysRS-232 DBGU
Интерфейс для обновления встроенного программного обеспеченияRS-232 DBGU(выведен на разъем RJ-12)



Поддерживаемые интерфейсы и протоколы

Интерфейсы1 вход для подключения модуля МР12 интерфейса опционально:

1-й интерфейс: RS-485, RS-232 или отсутствует;

2-й интерфейс: RS-485, RS-232 или отсутствует.

Режим работы интерфейсов RS-485, RS-232Master, Slave
Поддержаные протоколыОBEH, ModBus-ASCII/RTU, GateWay (протоко

Модификации

Программируемый логический контроллер ОВЕН ПЛК73     —    Модификации

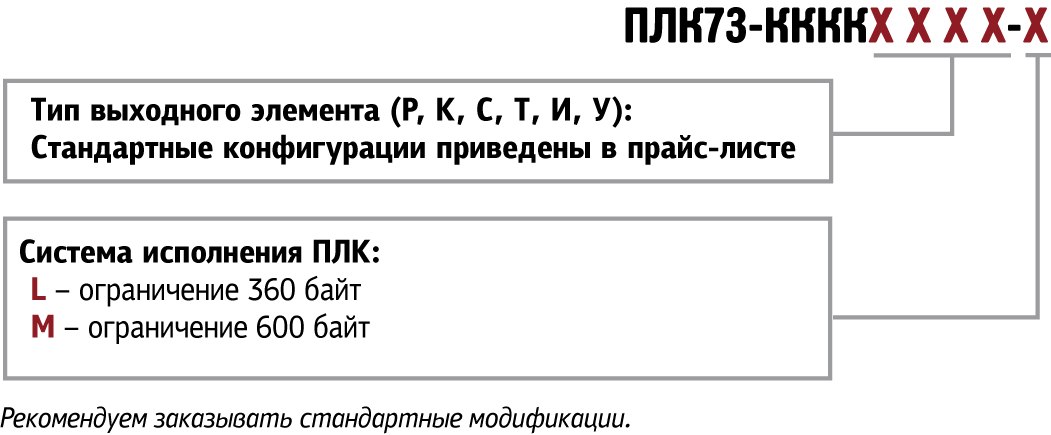

Обозначения при заказе

Схемы работы ОВЕН ПЛК73 с другими приборами



Схемы работы ОВЕН ПЛК73 с другими приборами



Документация
