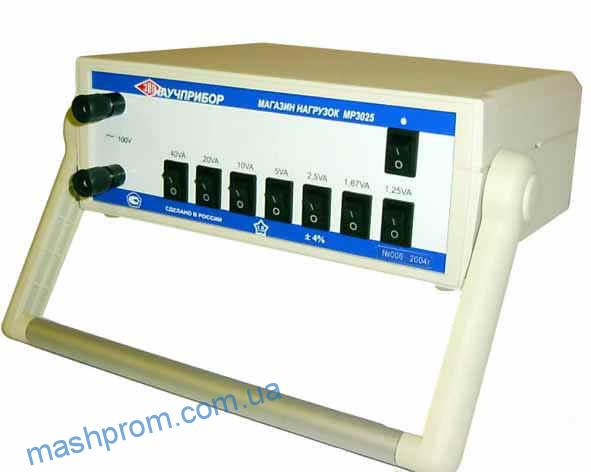

Магазин нагрузок МР3025

Магазин нагрузок МР3025

Руководство по эксплуатации.



Зарегистрированы в Госреестре средств измерений за № 2288-07.

Сертификат Республики Казахстан № 4169 от 14.12.2007г., зарегистрирован в Госреестре за № KZ.02.03.02256-2007/22808-07. Сертификат республики Беларусь № 5246 от 29.04.2008г., зарегистрирован в Госреестре за № РБ 03 13 3739 08.

предназначен для использования в качестве нагрузки при поверке трансформаторов напряжения с обмоткой 100V  и 57,7V (100/√3) в  цепях переменного тока частотой 50±1Hz.

Основные технические характеристики

  • Номинальное напряжение переменного тока, подаваемого на магазин — 100V или 57,7V (100/√3).
  • Пределы допускаемого значения основной погрешности активной и реактивной составляющих проводимости каждой ступени магазина и суммарного значения (при включении всех ступеней) составляют ±4% от номинального значения включенной нагрузки в рабочем диапазоне температур.
  • Номинальное значение полной мощности, при cosj = 0,8  — 1,25; 1,67; 2,5; 5; 10; 20; 40VA (в сумме 80,42VA) и 40; 40; 40; 40; 40VA (в сумме 200VA)
  • Переключаемые секции нагрузок могут быть включены в любом наборе.
  • Температура окружающей среды от 10 до 35°C
  • Габариты 220(глубина)х235х90мм. Вес не более 3,5кг.

ТУ 4225-030-16851585-2007.

Номинальное значение активных сопротивлений и индуктивностей, а также их допускаемые отклонения соответствуют указанным в таблице.

Обозначение секции (номин. значение полной мощности нагрузки), VAНоминальное Значение активного сопротивления нагрузки, ОмДопустимое отклонение активного сопротивления нагрузки, не более, ОмНоминальное значение индуктивности нагрузки, НДопустимое отклонение индуктивности нагрузки, не более, Н

Технические характеристики МР3025 (100V-80,42VA):

40200± 80,477± 0,019
20400± 160,955± 0,038
10800± 321,910± 0,076
51600± 643,820± 0,153
2,53200± 1287,639± 0,305
1,674700± 18811,440± 0,458
1,256400± 25615,280± 0,611

Технические характеристики МР3025 (57,7V-80,42VA):

4066,6±2,660,159± 0,00636
20133,2± 5,330,318± 0,0127
10266,3± 10,60,636± 0,0254
5532,6± 21,31,272± 0,0509
2,51065,4± 42,62,545± 0,102
1,671594± 63,73,810± 0,152
1,252130± 85,25,090± 0,203

Технические характеристики МР3025 (100V-200VA):

40200±80,477± 0,019
40200±80,477± 0,019
40200±80,477± 0,019
40200±80,477± 0,019
40200±80,477± 0,019

Технические характеристики МР3025 (57,7V-200VA):

4066,6±2,660,159± 0,00636
4066,6±2,660,159± 0,00636
4066,6±2,660,159± 0,00636
4066,6±2,660,159± 0,00636
4066,6±2,660,159± 0,00636

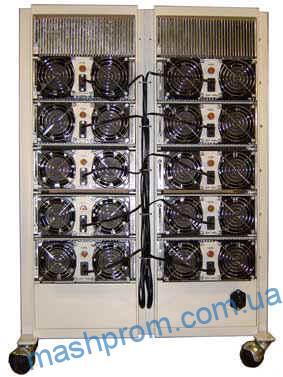

На фото показаны и исполняются по заказу варианты параллельного подключения магазинов нагрузок в стоечном (передвижном) исполнении с полной мощностью нагрузки (в данном случае) от 1,25VA до 1082,42VA и 482,42VA с возможностью дистанционного управления от пульта.
