Магнитный сепаратор барабанный Ш-65х63М, Ш-100х80М, Ш-140х100М

Магнитный сепаратор барабанный Ш-65х63М, Ш-100х80М, Ш-140х100М

Магнитный сепаратор барабанный Ш-65х63М, Ш-100х80М, Ш-140х100М – необходим для изъятия ферромагнитных металлических примесей и единиц (болты, гайки, гвозди, отрезки труб и др) из материала насыпной формы, транспортируемого по ленточному конвейеру.

Cоставляющие единицы конструкции магнитных барабанных сепараторов:

— барабан;

— ванна;

— приемная коробка;

— резинка, футирующая барабан;

— электродвигатель;

— редуктор;

— зубчатая передача.

Шкивной железоотделитедль в основе имеет магнитную систему, которая, в свою очередь, включает:

—  полюсы, ступицы которых выполняются с пазами;

— намагничивающие катушки;

— тепловой полюс с лопастями, изготовленный из немагнитного теплопроводного материала.

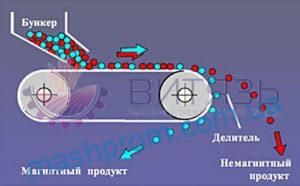

Принцип работы:магнитное поле вращающегося барабана подхватывает ферромагнитные частицы, задерживая их на поверхности ленты транспортера и сбрасывая под конвейер за барабаном. Так как очистка железоотделителя такого принципа работы происходит естественным путем (автоматически), то манипуляции, производимые с оборудованием, минимальны.



Установка шкивного сепаратора магнитного может осуществляться в приводной или натяжной барабан.

Рассмотрев технические характеристики представленных железоотделителей, Вы сможете остановить свой выбор на конкретной модели.

Наименование параметра и размераШ-65х63МШ-100х80МШ-140х100М
Ширина ленты конвейера, мм650800, 10001200, 1400
Извлекающая способность, см∙кг96012801520
Глубина зоны извлечения, см243238
Масса извлекаемых ферромагнитных предметов, кг0,1…400,1…400,1…40
Напряжение сети постоянного тока, В110110220
Габаритные размеры:
длина153021402700
диаметр6308001000
Масса, кг95024004300

Козыри шкивного магнитного сепаратора:

— улучшен отвод тепла от магнитной системы, повышающий качество железоотделения;

— используются в конструкции постоянные магниты;

— для возбуждения магнитного поля не затрачивается электроэнергия;

— размагничивание происходит медленно, примерно 5% за 10-летний период.
