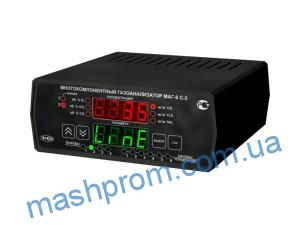

Многокомпонентный газоанализатор МАГ-6С-2

Многокомпонентный газоанализатор МАГ-6С-2
  • стационарный  многокомпонентный
    газоанализатор с выходными реле
  • выносной преобразователь (с компрессором/без компрессора)
  • 2 канала измерения
  • протокол Modbus RTU
  • интерфейс USB, RS-232, RS-485
  • внутренняя память
    до 30000 точек
  • 4 реле
  • 2 унифицированных токовых выходов
  • взрывозащищенное исполнение

Базовый комплект:

  • МАГ-6 С-2-4Р-2А
  • преобразователь МАГ-6 С с компрессором/без компрессора в необходимом исполнении
  • кабель соединительный 10 м (возможно удаление до 1000 м)
  • барьер искрозащиты БИ-2П (в случае взрывозащищенного исполнения)
  • газозаборная трубка 3 м с фильтром
  • свидетельство о поверке
  • РЭ и паспорт

Газоанализатор зарегистрирован в Государственном реестре средств измерений РФ под № 46523-11

Назначение
Газоанализатор МАГ-6 С-2 предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до четырёх отходящих газов одновременно. В зависимости от исполнения газоанализатор применяется для измерения концентрации метана, кислорода, диоксида углерода, монооксида углерода, сероводорода и аммиака.
Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Модификация газоанализатора МАГ-6 С-2-В относится к взрывозащищенному оборудованию группы IIс ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнена с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл. 7.3. ПУЭ, гл. 3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Достоинства
— возможность анализа до четырёх отходящих газов одновременно;
— звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых отходящих газов;
— наличие четырех встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
— связь с компьютером по интерфейсам RS-232, RS-485 и USB;
— возможность удаления измерительного зонда от блока управления до 1000 м;
— возможность протоколирования результатов измерений – до 30000 точек статистики;
— наличие аналогового выхода 4…20 (0…5, 0…20) мА;
— взрывозащищенное исполнение;
— светодиодная индикация;
— возможность объединения газоанализаторов в измерительную сеть.

Технические характеристики

Диапазон измерения объемной доли диоксида углерода, %
— вариант 1от 0,0 до 1,0
— вариант 2от 0,0 до 10,0
Диапазон измерения объемной доли кислорода, %
— вариант 1от 0,0 до 30,0
— вариант 2от 0,0 до 100,0
Диапазон измерения объемной доли метана, %от 0,0 до 5,0 %
Диапазон измерения массовой концентрации монооксида углерода, мг/м3:от 0 до 500
Диапазон измерения массовой концентрации аммиака, мг/м3от 0 до 70
Диапазон измерения массовой концентрации сероводорода, мг/м3от 0 до 140
Пределы основной основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора, %
— от 0,0 до 1,0 %±(0,02+0,05·Cвх)(об.д)
— от 0,0 до 10,0 %±(0,1+0,05·Cвх)(об.д)
Пределы основной погрешности измерения объемной доли кислорода, %
— от 0,0 до 30,0 %±0,4 (об.д)
— от 0,0 до 100 %±1,0 (об.д)
Пределы основной погрешности измерения объемной доли метана, %
— от 0,0 до 2,0 %±0,2 (об.д)
— Св. 2,0 до 5,0 %±10 % отн.
Пределы основной погрешности измерения массовой концентрации монооксида углерода, мг/м3
— от 0,0 до 20 мг/м3±4 мг/м3
— Св. 20 до 500 мг/м3±20 % отн.
Пределы основной погрешности измерения массовой концентрации аммиака, мг/м3
— от 0,0 до 20 мг/м3±4 мг/м3
— Св. 20 до 70 мг/м3±20 % отн.
Пределы основной погрешности измерения массовой концентрации сероводорода, мг/м3
— от 0,0 до 10 мг/м3±2 мг/м3
— Св. 10 до 140 мг/м3±20 % отн.
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10оС от условий, при которых проводилось определение основной погрешности в долях от пределов допускаемой основной погрешности0,5
Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности0,64
Номинальное время установления показаний Т0,9ном, с
Кислород, монооксид углерода, диоксид углерода, метан30
Аммиак, сероводород60
Рекомендуемый расход анализируемого газа, л/мин0,1-0,5
Время прогрева газоанализатора, мин, не более5
Расстояние от измерительного блока до преобразователя, м, не более1000
Длина линии связи RS—232, м, не более15
Длина линии связи RS—485, м, не более1000
Длина линии связи USB, м, не более3
Нагрузочная способность реле7А при 220В
Напряжение питания220±22 В, 50±1 Гц
Потребляемая прибором мощность, Вт, не более15
Интерфейс связи с компьютеромRS-232, RS-485, USB
Токовый выход:
Диапазон изменения выходного тока, мА4…20
Дискретность изменения выходного тока, мкА19.5
Максимальное сопротивление нагрузки,Ом300
Масса прибора, кг, не более1
Габаритные размеры прибора, мм, не более178х180х75
Рабочие условия прибора
— температура воздуха, оСот — 20 до + 40
— относительная влажность, % (без конденсации влаги)от 10 до 95
— атмосферное давление, кПаот 84 до 106
Средний срок службы, лет5
