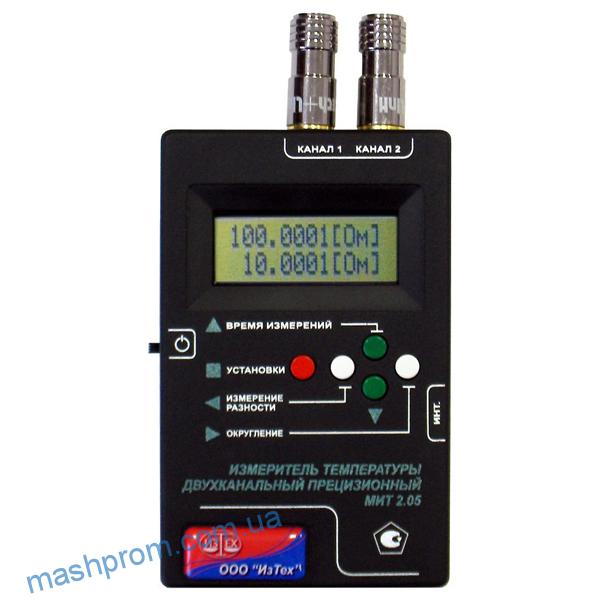

Двухканальный прецизионный измеритель температуры МИТ 2.05

Двухканальный прецизионный измеритель температуры МИТ 2.05

Назначение

  • Измерение температуры.
  • Поверка и калибровка термопреобразователей.
  • Аттестация термостатов, сушильных шкафов, камер тепла и холода.
  • Измерение сопротивления.
  • Измерение напряжения.
  • Измерение времени тепловой инерции термопреобразователей.
  • Измерение разности (температур, сопротивлений, напряжений).

Датчики

  • Термопреобразователи сопротивления (ТС): 10М, 50М, 100М, 10П, 50П, 100П, Pt10, Pt50, Pt100, эталонные (образцовые) платиновые (МТШ-90).
  • Термоэлектрические преобразователи (ТП): E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3, эталонные (образцовые) ППО(S).

Свойства

  • Высокая точность измерений.
  • 2 канала измерений.
  • Ввод статических характеристик ТС и ТП с клавиатуры.
  • Связь с компьютером по RS232C.
  • Малые габариты и вес.
  • Низкая цена.
  • Питание от двух элементов “AA”.
  • Определение наличия обрыва во входных цепях.

Двухканальный прецизионный измеритель температуры МИТ 2.05 предназначен для измерения температуры, в том числе при проведении поверочных (калибровочных) работ.

В качестве первичных преобразователей температуры могут использоваться термопреобразователи сопротивления (ТС) по ГОСТ 6651-94 и термоэлектрические преобразователи с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ Р 8.585-2001. Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90; термоэлектрических преобразователей ППО(S) со статическими характеристиками преобразования, представленными в виде таблицы зависимости термоЭДС от температуры (ГОСТ Р 8.611-2005).

МИТ 2.05 имеет два входных канала, которые могут измерять сигналы от разных датчиков: температуры, напряжения, сопротивления. При измерении температуры прибор сначала измеряет сопротивление ТС или термоЭДС ТП, а затем по стандартным или индивидуальным статическим характеристикам преобразования вычисляет температуру в градусах Цельсия. Индивидуальные статические характеристики эталонных термопреобразователей вводятся в МИТ 2.05 либо при помощи клавиатуры прибора, либо с персонального компьютера (программное обеспечение входит в комплект поставки).

При работе с ТП предусмотрены следующие режимы компенсации холодного спая: внешняя, внутренняя, в термостате. Внешняя компенсация предполагает, что компенсационный термометр расположен в тепловом контакте с холодным спаем ТП. В МИТ необходимо ввести калибровочную характеристику компенсационного ТС. Внутренняя — предполагает, что ТП припаяна к разъему прибора компенсационными проводами и температура холодного спая определяется по ТС, расположенному внутри МИТ 2.05. Компенсация холодного спая в термостате предполагает, что холодный спай ТП находится в термостате. Необходимо ввести температуру холодного спая в прибор.

Области применений

  • Прецизионные измерения температуры. В этом применении МИТ 2.05 используется в качестве эталонного цифрового термометра (2-го разряда) как в комплекте с эталонным термопреобразователем сопротивления, так и в комплекте с эталонным термоэлектрическим преобразователем.
  • Поверка первичных термопреобразователей (ТС и ТП) методом непосредственного сличения с эталонным термометром. При этом один канал МИТ служит прецизионным цифровым термометром, а другой – измерителем поверяемого первичного преобразователя. Результаты поверки могут отображаться, как в Омах (мВ), так и в °С. Метрологические характеристики МИТ 2.05 позволяют использовать его при поверке комплектов термометров, применяемых в теплосчетчиках.
  • Поверка жидкостных, манометрических, дилатометрических, цифровых термометров, термопреобразователей с унифицированным токовым выходом. При этом прецизионный измеритель температуры МИТ 2.05 используется в качестве эталонного цифрового термометра.
  • Поверка (аттестация) термостатов (ТПП-1, Т-2 и других) и калибраторов температуры (КТ-1, КТ-2, КТ-3 и других). В этом применении МИТ 2.05 используется в качестве двухканального эталонного цифрового термометра.
  • Измерение времени тепловой инерции первичных преобразователей температуры. Для этого в приборе предусмотрен режим с малым временем измерения (0.3 с) и предусмотрена возможность регистрации результатов измерений на компьютере.
  • Аттестация температурных полей испытательного оборудования: климатических камер, сушильных шкафов, печей, автоклавов.

Комплект поставки

  • Двухканальный прецизионный измеритель температуры МИТ 2.05 — 1 шт.;
  • Компакт-диск с программным обеспечением — 1 шт.;
  • Паспорт — 1 экз.;
  • Руководство по эксплуатации — 1 экз.;
  • Кабель связи прибора с ПК через интерфейс RS-232С — 1 шт.;
  • Батарея типа «АА» — 2 шт.;
  • Разъем для подключения первичных преобразователей температуры (MiniDin 6) — 2 шт.

Технические характеристики

Термометры сопротивленияR0 = 10 ОмR0 = 100 Ом
Ток питания термометров, мА11
Диапазон измерений температуры, °С-200 — 962-200 — 500
Предел допускаемой основной погрешности, °С±(0.015+10-5*t)±(0.004+10-5*t)
Термоэлектрические преобразователиE, J, M, T, K, N, LR, S, B, A-1, A-2, A-3
Предел допускаемой основной погрешности, °С±0.1±0.2



Ток питания ТС, мА1
Диапазон измеряемого сопротивления, Ом0.01… 300
Пределы допускаемой основной погрешности, Ом±(0.0005+10-5*R)
Диапазон измеряемого напряжения, мВ-300… +300
Пределы допускаемой основной погрешности, мВ±(0.001+10-4*U)
Дополнительная погрешность, % / °C2·10-4
Время измерений, с0.3, 2.5
Количество каналов измерений2
НСХ ТС10М, 50М, 100М, 10П, 50П, 100П, Pt10, Pt50, Pt100
НСХ ТПE, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3
Калибровочные характеристики эталонных ТС2 индивидуальные МТШ-90
Калибровочные характеристики эталонных ТП2 индивидуальные ППО(S)
Время установления рабочего режима, с10
Нормальные условия эксплуатации
напряжение питания, В (постоянного тока)1.5… 4 (2 элемента «АА»)
температура окружающей среды, °С+15…+25
относительная влажность, %10… 80
атмосферное давление, кПа84… 106.7
Рабочие условия эксплуатации
напряжение питания, В (постоянного тока)1.5… 4 (2 элемента «АА»)
температура окружающей среды, °С+10…+40
относительная влажность, %10… 80
атмосферное давление, кПа84… 106.7
Потребляемая мощность, мВт50
Размеры, мм80 x 120 x 30
Масса, кг0.2
Связь с компьютеромRS232, 9600 бод

t — измеряемая температура в °С, R — измеряемое сопротивление в Омах, U — измеряемое напряжение в мВ.

*) Пределы допускаемой основной погрешности приведены без учета погрешности датчиков температуры.
