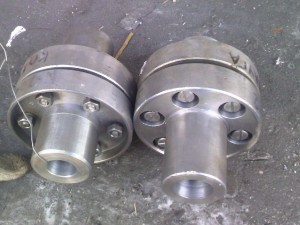

Муфты упругие втулочно-пальцевые типа МУВП

Описание

Муфта упругая втулочно-пальцевая  (муфта МУВП) обшемашиностроительного применения, предназначена для соединения соосных валов при передаче крутящего момента от 6.3 до 16000 Нм и уменьшения динамических нагрузок.

Преимущества

Упругая втулочно-пальцевая муфта обладает хорошей эластичностью, высокой демпфирующей и электроизоляционной способностью, проста в изготовлении, надежна в работе. Муфты МУВП находят широкое применение, особенно для соединения электродвигателей с исполнительными механизмами (машинами) при d< 150 мм.

Габаритные и присоединительные размеры

Конструкция муфты

Ведущая и ведомая полумуфты в виде круглых дисков (1), которые своими ступицами (2) установлены на концах валов с использованием шпоночного соединения (3). Оба диска соединены болтами (4). В одном из дисков между болтом и отверстием вложены резиновые втулки (5). Резиновые втулки могут сглаживать вибрации и колебания, которые возникают на приводном валу и в некоторой степени компенсировать динамические нагрузки во время запуска и торможения.

Технические характеристики

Номер
муфты

Номинальный крутящий момент
Ткр, Нxм

d
H8

d1
H9

d
H8

d1
H9

D, не более

L, не более, для исполнений

l, h14, не более, для исполнений

Частота вращения, с-1,
не более

Масса, кг

Ряд 1

Ряд 2

1

2

3

4

1

2

3

4

МУВП-1

6,3

9

71

43

43

20

13

147

0,58

10

49

43

49

23

20

16

0,60

11

0,59

МУВП-2

16,0

12

75

63

53

63

30

25

20

127

0,70

14

0,68

16

83

59

83

59

40

28

30

18

0,75

МУВП-3

31,5

16

90

84

60

84

60

106

1,52

18

1,40

19

1,38

МУВП-4

63,0

20

100

104

76

104

76

50

36

38

24

95

2,02

22

2,04

24

1,96

МУВП-5

125,0

25

120

125

89

125

89

60

42

44

26

77

3,97

28

4,13

30

165

121

165

121

80

58

60

38

4,37

МУВП-6

250,0

32

140

63

5,91

35

6,21

36

6,25

38

6,28

40

225

169

225

169

110

82

85

56

63

6,63

42

6,86

45

6,80

МУВП-7

500,0

40

170

60

11,75

42

12,10

45

12,60

МУВП-8

710,0

45

190

226

170

226

170

110

82

85

56

50

14,31

48

14,70

50

15,21

55

15,34

56

15,22

МУВП-9

1000,0

50

220

18,87

55

48

19,91

56

19,75

60

286

216

286

216

140

105

107

72

21,93

63

26,09

65

28,65

70

29,81



МУВП-10

2000,0

63

250

288

218

288

218

140

105

107

72

38

31,98

65

31,64

70

34,65

71

34,48

75

35,06

80

348

268

348

268

170

130

135

95

36,07

85

38,45

90

40,03

МУВП-11

4000,0

80

320

350

270

350

270

30

66,71

85

69,01

90

71,61

95

74,11

МУВП-12

8000,0

100

400

432

342

432

342

210

165

170

125

24

132,68

110

140,88

120

145,58

125

142,98

МУВП-13

16000,0

120

500

435

345

435

345

19

237,81

125

234,61

130

515

415

515

415

250

200

205

155

264,31

140

264,61

150

356,31

180

615

495

615

495

300

240

245

185

308,11















Условия эксплуатации:
— работа длительная до 24 ч. в сутки или с периодическими остановками;
— частота вращения не более величины, указанной в таблице технических характеристик;
— вращение в любую сторону;
— климатические исполнения — У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Условные обозначения:
Ткр — номинальный крутящий момент, Н х м
d — диаметры посадочных отверстий втулок или отверстий втулок и фланцевых полумуфт
условные обозначения
Исп — исполнения втулок:
1 — с цилиндрическим отверстиями для длинных концов валов по ГОСТ 12080;
2 — с цилиндрическим отверстиями для коротких концов валов по ГОСТ 12080;
3 — с коническими отверстиями для длинных концов валов по ГОСТ 12081;
4 — с коническими отверстиями для коротких концов валов по ГОСТ 12081.

Пример обозначения : Муфта упругая втулочно-пальцевая МУВП — 7 — 500 — 40 — 1У3:
муфта втулочно-пальцевая с номинальным крутящим моментом 500 Н х м, диаметром посадочных отверстий во втулках 40 мм, исполнения 1, климатическим исполнением У и категорией размещения 3.
Пример обозначения : Муфта упругая втулочно-пальцевая МУВП — 7 — 500 — 40 — 1 — 45 — 4 У3:
муфта втулочно-пальцевая с номинальным крутящим моментом 500 Н х м, одна втулка с диаметром посадочного отверстия 40 мм, исполнения 1, другая — диаметром 45 мм, исполнения 4, климатическим исполнением У и категорией размещения 3.

Вниманию потребителей! По заявкам потребителей завод изготавливает специальные зубчатые муфты с диаметрами, отличными от стандартных. При этом необходимо указать требуемую величину номинального крутящего момента Ткр, необходимые габаритные и присоединительные размеры.
