Система светодиодная светооптическая (ССС) мачтового железнодорожного светофора НКМР.676636.030 ТУ

Система светодиодная светооптическая (ССС) мачтового железнодорожного светофора НКМР.676636.030 ТУ

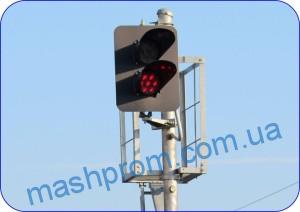

Светодиодные светооптические системы мачтовых железнодорожных светофоров СССМ используются для подачи сигналов различных цветов с целью организации бесперебойного и безопасного движения поездов и маневровой работы. Система поставляется в составе светофорных головок.

Система светодиодная светооптическая мачтового светофора НКМР.676636.030ТУ, входящая в состав светофорных головок, и имеет утвержденные технические решения (НКМР.676636.030 ТР) на включение ССС в системы автоблокировок с децентрализованным размещением оборудования (типа АБ-2-4К-77, АБ-1-К-25-50-ЭТ-82, АБ-2-К-25-50-ЭТ-82, И-206-91, КЭБ-1, АБТ и т.д.), а также в системы электрической централизации (как релейные – от ЭЦ-9 до ЭЦ 12-2000, ЭЦ 12-2003, включая БМРЦ, так и микропроцессорные – например, Ebilok-950, производства «Bombardier», МПЦ-И, производства ЗАО «НПЦ «Промэлектроника»). Все варианты включения прошли опытную эксплуатацию и более 2-х лет успешно эксплуатируются на сети дорог ОАО «РЖД».

Основные технические характеристики:

питание от источника переменного тока напряжением10,5-12 В
потребляемая мощность одной светодиодной системы, не более15 Вт
средняя наработка на отказ, не менее50 000 час
масса одной светодиодной системы, не более6 кг
сила света  по оптической оси, не менее:
красная2100 кд
жёлтая4350 кд
зелёная2600 кд
синяя200   кд
лунно-белая2500 кд

Для использования изделия на входных светофорах с резервным питанием существует возможность подключения к источнику постоянного напряжения по отдельному входу, напряжением 10,5 – 12 В, мощностью одной светодиодной системы 25 Вт.

Запись при заказе:

№ п/п

Код СКМТР

Наименование, марка, тип изделия

№ чертежа

Примечание

13185620806Система светодиодная светооптическая красная мачтового светофора НКМР.676636.030ТУНКМР.676636.030-01Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора
23185620807Система светодиодная светооптическая желтая мачтового светофора НКМР.676636.030ТУНКМР.676636.030Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора
33185620808Система светодиодная светооптическая зеленая мачтового светофора НКМР.676636.030ТУНКМР.676636.030-02Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора
43185620809Система светодиодная светооптическая синяя мачтового светофора НКМР.676636.030ТУНКМР.676636.030-03Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора
53185620810Система светодиодная светооптическая лунно-белая мачтового светофора НКМР.676636.030ТУНКМР.676636.030-04Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора
63185642092Система светодиодная светооптическая с универсальным питанием желтая мачтового светофора НКМР.676636.030ТУНКМР.676636.058Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора. Предназначены для использования в светофорах с двойным питанием (основное переменное и резервное от аккумулятора)
73185642093Система светодиодная светооптическая с универсальным питанием красная мачтового светофора НКМР.676636.030ТУНКМР.676636.058-01Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора. Предназначены для использования в светофорах с двойным питанием (основное переменное и резервное от аккумулятора)
83185642094Система светодиодная светооптическая с универсальным питанием зеленая мачтового светофора НКМР.676636.030ТУНКМР.676636.058-02Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора. Предназначены для использования в светофорах с двойным питанием (основное переменное и резервное от аккумулятора)
93185642095Система светодиодная светооптическая с универсальным питанием синяя мачтового светофора НКМР.676636.030ТУНКМР.676636.058-03Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора. Предназначены для использования в светофорах с двойным питанием (основное переменное и резервное от аккумулятора)
103185642096Система светодиодная светооптическая с универсальным питанием лунно-белая мачтового светофора НКМР.676636.030ТУНКМР.676636.058-04Возможность установки как в штампо-сварные оцинкованные корпуса, так и в алюминиевые наборные корпуса мачтового светофора. Предназначены для использования в светофорах с двойным питанием (основное переменное и резервное от аккумулятора)

«Системы светодиодные светооптические (ССС) для мачтового светофора» не являются взаимозаменяемыми с существующими ламповыми (линзовыми) комплектами в чугунных корпусах, а предназначены для установки в новые корпуса, разработанные ОАО «Гипротранссигналсвязь» (ГТСС — филиал ОАО «РЖД») и производимые со способом подключения ССС через гермоввод.

В комплект поставки ССС входят:

  • ССС;
  • этикетка;
  • руководство по эксплуатации (1 шт. на партию).

Преимущества светодиодных светооптических систем по сравнению со светофорными системами на лампах накаливания:

  • увеличение надежности работы источников света в 25 раз;
  • увеличение срока службы в 2 раза;
  • снижение эксплуатационных затрат в 10-15 раз;
  • антивандальное исполнение.
