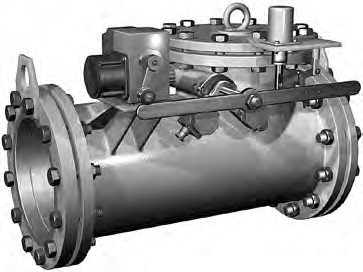

Клапаны отсечные быстродействующие (ПЗК), Д у 200, 300, 400, 500, 600, 700

Клапаны отсечные быстродействующие (ПЗК), Д у 200, 300, 400, 500, 600, 700

Клапаны отсечные быстродействующие (ПЗК), Ду 200, 300, 400, 500, 600, 700 предназначены для автоматического прекращения подачи природного газа ГОСТ 5542-87 с температурой от −30 до +80 °С в ГРП.

Технические характеристики

Рабочее давление — 1,2 МПа.

Герметичность затвора при перепаде давления 0,02 МПа — А по ГОСТ 9544-93.

Время полного закрытия — 3 с.

Возможность контроля положения затвора.

Присоединение к трубопроводу — фланцевое по ГОСТ 12815, РN 1,6 МПа, исп. 1.

Установка на трубопроводе — в горизонтальном положении.

Материал корпуса — сталь.

Напряжение питания переменного тока механизма открытия — 220 В.

Напряжение питания постоянного тока механизма закрытия — 220 В.

Срок службы — 30 лет.

Клапан состоит из корпуса 13 (см. рисунок), выполненного в виде равнопроходного несимметричного тройника с приваренными к нему фланцами. В штуцер корпуса вварен стакан, на котором устанавливается поворотный вал 10 с закрепленной при помощи шпонки поворотной заслонкой 6. За счет вращения поворотная заслонка может прижиматься к седлу, вваренному в корпус.

На заслонке имеется разгрузочное устройство. За счет резиновой прокладки 7 поворотная заслонка, прижимаясь к седлу, обеспечивает герметичность затвора клапана.

При помощи заглушки 3 штуцер корпуса герметично закрыт.

На выходном конце поворотного вала установлен рычаг 5, при помощи которого обеспечивается перемещение поворотной заслонки в положение «закрыто» или «открыто». Для удержания рычага 5 в открытом положении на нем закреплен стопор 4.

На заглушке 3 установлен электромагнит постоянного тока 2, который соединен с коромыслом 9, на котором установлена собачка 8.

На корпусе 13 установлен исполнительный механизм (МЭО) 1 для вращения рычага 5.

При помощи путевых выключателей 12 обеспечивается контроль закрытого и открытого положения заслонки.

Открытие клапана вручную производится за счет поворота рычага 5 до момента фиксации стопора 4 с собачкой 8.

Открытие клапана дистанционно происходит следующим образом:

  • в исходном положении клапан закрыт, рычаг МЭО находится в верхнем положении;
  • для взвода клапана необходимо подать напряжение на исполнительный механизм МЭО;
  • рычаг МЭО начинает вращение, поворачивая рычаг 5 до момента фиксации стопора 4 с собачкой 8. Клапан при этом открывается. После полного оборота рычаг МЭО возвращается в исходное положение и останавливается;
  • для закрытия клапана подается постоянное напряжение на катушку электромагнита, электромагнит освобождает фиксатор рычага 5, удерживающий отсечной клапан в открытом положении, и под действием собственного веса и давления среды клапан закрывается.

Привод клапана предусмотрен в общепромышленном и взрывозащищенном исполнениях.

Ду, ммL, ммH, ммВ, ммМасса, кг
200700670150149,2
300800930220212
400950972300365
50012201050400785
60014401345450996
700150013165301216
Клапаны отсечные быстродействующие (ПЗК), Д у 200, 300, 400, 500, 600, 700

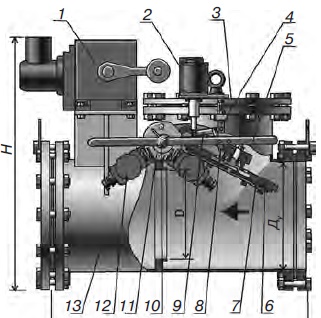

Клапаны отсечные быстродействующие (ПЗК), Ду 300, 400, 500, 600:
1 — исполнительный механизм (МЭО); 2 — электромагнит; 3 — заглушка; 4 — стопор; 5 — рычаг; 6 — заслонка поворотная; 7 — прокладка; 8 — собачка; 9 — коромысло; 10 — вал поворотный; 11 — стакан; 12 — путевой выключатель; 13 — корпус
