Прибор контроля устройств РПН трансформаторов ПКР-2, ПКР-2М

Прибор контроля устройств РПН трансформаторов ПКР-2
Проверка технического состояния устройств РПН

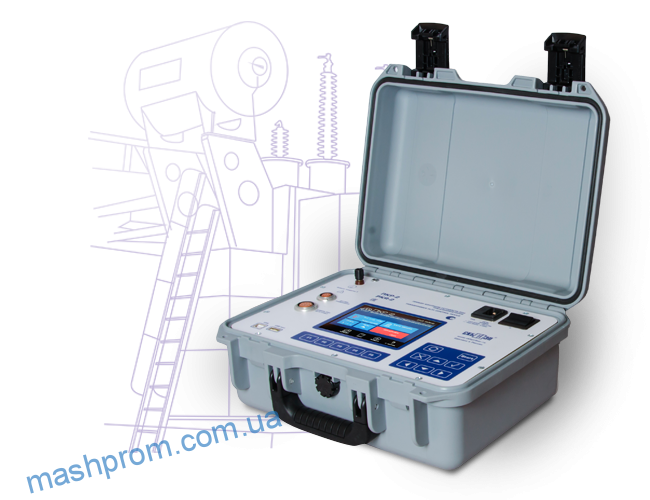

ПКР-2 предназначен для разборной проверки технического состояния устройств регулирования под напряжением (далее – РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне его.

Снятие круговых диаграмм резисторных и реакторных устройств РПН

Для снятия круговых диаграмм прибор комплектуется специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.

По круговой диаграмме последовательности переключения контактов избирателя и контактора при прямом и обратном ходах, можно судить, например, о величине люфта и качестве сборки избирателя.

Все характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в «нейтрали» обмоток, соединенных по схеме «звезда», и пофазно для устройств РПН, расположенных в «линии» обмоток, соединенных по схеме «звезда» или «треугольник».

Проверка при вращении вала привода рукояткой в замедленном темпе с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и в значениях напряжений и токов.

Автоматическая самонастройка к устройству РПН

Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически.

Эргономичные щупы или кабель с зажимами типа «крокодил»

Для удобства подключения к некоторым устройствам РПН прибор комплектуется специальными длинными щупами (в этом случае сливать масло из бака контактора необязательно).

Без контактных щупов подключение к устройству возможно посредством зажимов «крокодил» у измерительных кабелей при частичном сливе масла из бака контактора либо извлечении устройства из бака трансформатора.

Хранение, передача и анализ результатов измерений

Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков.

Сохранение результатов измерений происходит в энергонезависимой памяти прибора, на внешнем Flash-накопителе, а также возможна передача их в компьютер.

Поэтому управление прибором возможно и при помощи персонального компьютера. Это позволит снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.

Высокий уровень безопасности при эксплуатации

Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.

Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ Р 52319-2005.

Прибор представлен в двух модификациях
ПКР-2ПКР-2М
Режим проведения проверки устройств РПНразборныйразборный и безразборный *
Встроенное аккумуляторное питаниеотсутствуетприсутствует
(время работы от 2 до 16 час.)

* Режим «Безразборной проверки устройств РПН» позволяет проводить проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим основан на методе DRM и заключается в измерении силы тока через обмотку, в которую включено устройство РПН.

Пользователи прибора ПКР-2, также имеют возможность проведения безразборной диагностики устройств РПН (DRM-тест) — для этого необходимо подать заявку на активацию данного режима.

Технические характеристики

ХарактеристикиЗначение
Диапазон измерений интервалов времени, с0,01 ÷ 1200
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с±(3+tx)×10-4
Разрешающая способность измерения временных интервалов, мс±0,1
Диапазон измерений угловых перемещений, град.2 ÷ 360
Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град.±0,56
Диапазон измерений силы постоянного тока, А1 ÷ 4
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, %±2
Диапазон измерений электрического напряжения постоянного тока, В1 ÷ 20
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %±5
Диапазон измерений электрического сопротивления постоянному току, Ом1 ÷ 20
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %±5
Частота дискретизации измерения сопротивления на канал, кГц10 ±0,1
Максимальное время регистрации (снятие круговой диаграммы), мин.20
Максимальное время регистрации (осциллографирование методом DRM), мин.20
Количество каналов связи с компьютером, шт2 (USB, USB host)
Потребляемая мощность в режиме ожидания пуска не более, Вт15
Потребляемая мощность в режиме измерений не более, Вт210
Степень защиты прибора в рабочем положенииIP20
Степень защиты прибора в транспортном положенииIP64
Температурный диапазон эксплуатации,ºС-20 ÷ +40
Масса измерительного блока не более, кг5,1
Габаритные размеры, мм360×290×165
Гарантия на прибор36 месяцев
с даты отгрузки
Межкалибровочный период, год3
Межповерочный период, год3
