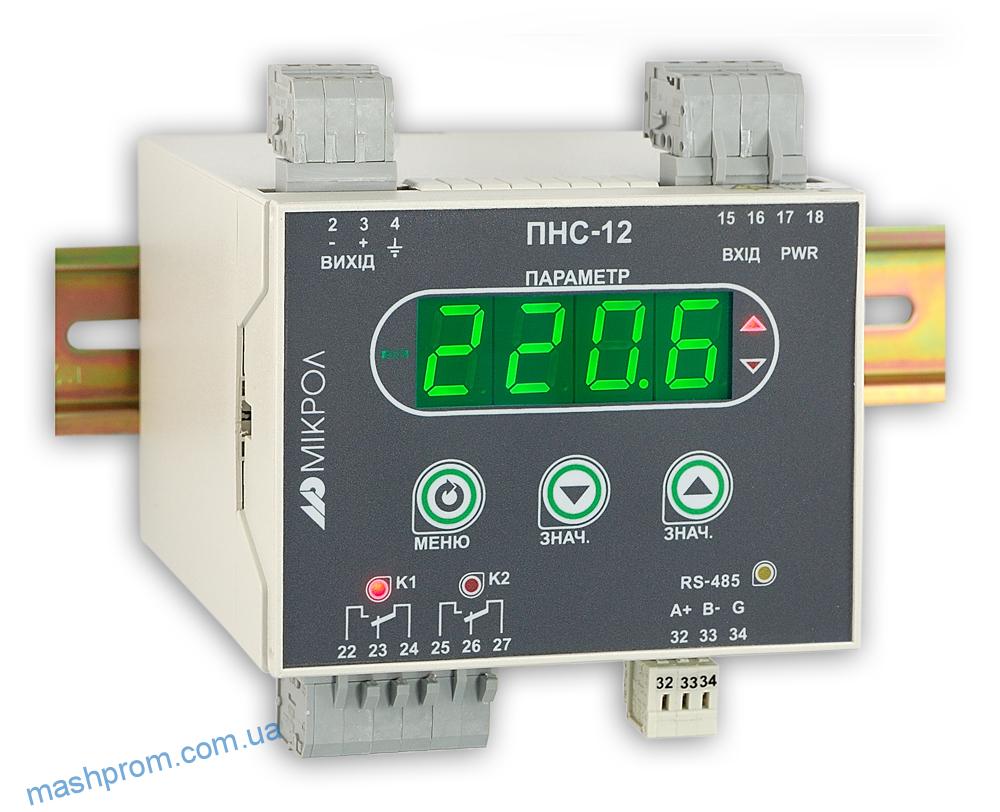

Преобразователь переменного напряжения показывающий ПНС-12

Преобразователь переменного напряжения показывающий ПНС-12

Предназначен для непрерывного преобразования переменного напряжения в унифицированный аналоговый сигнал, преобразования и отображения текущего значения входного сигнала на встроенном цифровом дисплее

Вход:
— переменное напряжения:
0…75 мВ;
0…500 В.Интерфейс/протокол:
— RS-485/ModBus.
Выход аналоговый:
— 0-5 мА (Rн<=2кОм);
— 0(4)-20 мА (Rн<=500 Ом);
— 0-10В (Rн>=2кОм);Выходы дискретные:
— два механических реле (до 250В, 8А);

ПРЕДНАЗНАЧЕН ДЛЯ:

  • для непрерывного преобразования переменного напряжения в унифицированный аналоговый сигнал постоянного тока, а также обработки, преобразования и отображения текущего значения входного сигнала на встроенном цифровом дисплее;
  • пропорционального преобразования в выходной унифицированный сигнал постоянного тока;
  • сигнализации выхода переменного напряжения за уставки сигнализации;
  • передачи измеряемой величины по интерфейсу другим устройствам (PLC, HMI) или на верхний уровень (PC);
  • автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.

ПРЕОБРАЗОВАТЕЛИ ПРИМЕНЯЮТСЯ ДЛЯ:

  • контроля электрических сетей и установок;
  • телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Аналоговый вход

  • Измерение напряжение переменного тока частотой 50±20 Гц:
    от 0 мВ до 75 мВ (с шунта);
    от 0 В до 10 В;
    от 0 В до 15 В;
    от 0 В до 60 В;
    от 0 В до 100 В;
    от 0 В до 150 В;
    от 0 В до 250 В;
    от 0 В до 500 В.
  • Масштабирование шкалы измеряемого параметра в технологических единицах
  • Линеаризация входного сигнала
  • Входной цифровой фильтр аналоговых входов от воздействия помех
  • Извлечение квадратного корня
  • Мониторинг исправности датчиков (линий связи, измерительного канала)

Функциональный блок интегрирования

  • Функция интегрирования входного сигнала
  • Выбор режима сброса интегрального значения
  • Сигнализация отклонения от уставок минимума и максимума выхода функционального блока интегрирования

Аналоговый выход

  • Непрерывное аппаратное пропорциональное преобразование переменного напряжения на аналоговый выход устройства. Данная функция позволяет подключать прибор к контроллерам, самописцам, регистраторам и другим устройствам
  • Аналоговый выход может быть настроен на любой из унифицированных сигналов

Дискретные выходы

  • Два свободно­программируемых дискретных выхода
  • Программируемая логика работы выходных устройств (см. Логика работы дискретных выходов)
  • Используются для управления оборудованием или сигнализации технологических нарушений

Индикация

  • Индикация измеряемой величины или интегрального значения, в технологических единицах на цифровом дисплее

Сигнализация

  • Технологическая сигнализация отклонения от уставок минимум и максимум для измеряемого параметра и его интегрального значения
  • Параметр отображения сигнализации: без квитирования, с квитированием

Интерфейс

  • Гальванически разделенный интерфейс RS­485, протокол связи ModBus RTU (сбор информации, конфигурация, управление). Скорость обмена ­ до 921 Кбит/с.

Конфигурирование

  • Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью программного пакета “МИК­Конфигуратор” по интерфейсу RS­485 или клавишами передней панели

Безопасность и защита параметров

  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров

Подключение

  • Подключение прибора осуществляется с помощью разъемов-клемм, с пружинными соединениями, которые устанавливаются на корпусе прибора.
