Патроны токарные клинореечные трехкулачковые ручные самоцентрирующие Ø 630 мм ПР-630.254.J11, ПР-630.254.K11, ПР-630.254.J15, ПР-630.254.K15, ПР-630.254.С560

Патроны токарные клинореечные трехкулачковые ручные самоцентрирующие Ø 630 мм

Патроны предназначены для установки на токарных универсальных и специальных станках.

Конструкция патрона обеспечивает передачу больших зажимных усилий при значительно меньшем крутящем моменте на зажимном ключе по сравнению со спиральными патронами. Клинореечные патроны обладают высокой износостойкостью и длительностью срока службы, стабильностью получения высокой точности центрирования деталей. Патроны выполнены на базе стального корпуса, пазы под кулачки закалены ТВЧ. В базовую комплектацию входит комплект закаленных реверсивных кулачков, которые выполняют функцию прямых и обратных кулачков при переустановке.

По требованию заказчика патроны комплектуются дополнительным комплектом незакаленных кулачков и промежуточных кулачков для установки на них специальных наладок.

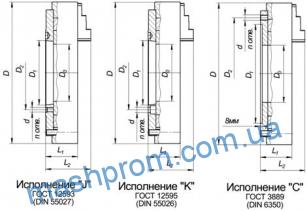

630_shema

Таблица сопоставления токарных ручных патронов

ГОСТ 2675-80

ОАО БЗСП

7100-0019

  ПР-630.254.С560 (ц)

7100-0020

  ПР-630.254.С560 (с)

7100-0051

  ПР-630.254.J11 (ц)

7100-0052

  ПР-630.254.J11 (с)

7100-0053

  ПР-630.254.J15 (ц)

7100-0054

  ПР-630.254.J15 (с)

7100-0069

  ПР-630.254.К15 (ц)

7100-0070

  ПР-630.254.К15 (с)

*Ц – цельный кулачок, С – сборный кулачок.

Размеры и технические характеристики

Параметр

Модель патрона

ПР-630.254.J11

ПР-630.254.K11

ПР-630.254.J15

ПР-630.254.K15

ПР-630.254.С560

D

630

630

630

630

630

D0

254

254

254

254

254

D1

196,869

196,869

285,775

285,775

560

D2

235

235

330,2

330,2

465

d

М20

22

М24

26

М16

n

6

6

6

6

6

L1

143

143

143

143

141

L2

202

202

202

202

200

Ход кулачка, мм

16

16

16

16

16

Усилие зажима, кН

250

250

250

250

250

Частота вращения, n, об/мин

1000

1000

1000

1000

1000

Диапазон зажима, мм

153-551

153-551

153-551

153-551

153-551
