ПСВ, ПСВМ ПОСТ ЗВУКОВОЙ СИГНАЛИЗАЦИИ

ПСВ, ПСВМ ПОСТ ЗВУКОВОЙ СИГНАЛИЗАЦИИ

Применение:

Посты серии ПСВ (ПСВ-Г, ПСВ-С) применяются для подачи звукового сигнала в системах аварийной и предупреждающей сигнализаций,

Посты серии ПСВМ (ПСВМ-С) — для подачи звукового и светового сигналов в системах аварийной и предупреждающей сигнализаций, места размещения в стационарных установках и на транспорте. Конструкционная особенность постов серии ПСВМ позволяет дублировать звуковой сигнал световой индикацией на пульте управления, находящегося дистанционно от места размещения прибора. В световой индикации используются светодиоды (возможно применение группы светодиодов суммарным максимальным током не более 0,5А)
Варианты исполнения по взрывозащите:

 PB ExdI — применяются в угольных и сланцевых шахтах, взрывоопасных по пыли игазу.

 1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6 — применяются для эксплуатации во взрывоопасных зонах.

Эксплуатационные параметры постов серии ПСВ, ПСВМ

Параметр
Значения
 Высота над уровнем моря (метров)
не более 4300
 Относительная влажность при температуре 35 ±2 °С с конденсацией влаги 98 ± 2%
 Степень защиты
 IP65
 Расположение
ограничений нет
 Климатическое исполнение постов по ГОСТ 15150-69 У1, УХЛ5, ХЛ1, ОМ1, Т1, Т5
 Наработка на отказ постов серии ПСВ (часов) *
 3000
 Время работы постов в режиме сигнал — 1 сек., пауза — 1 сек. не более
 6 ч.
 Время восстановления после цикла, не более
 40 мин.
 Наработка на отказ постов ПСВМ, (часов) **
 3000
 — время работы постов в режиме сигнал — 1 сек., пауза — 1 сек. не более
 8 ч.

 * Условия испытания: частота сигналов 35-35 в мин., продолжительность сигнала не более 15 сек.,количество сигналов, следующих друг за другом, не более 5, интервал между сигналами не менее 1с.,интервал между сериями сигналов не менее 7 мин.

 ** Условия испытания: частота сигналов 30-60 в мин,  интервал между сигналами не менее 0,5-1 сек.,интервал между звуковым и световым сигналами 0,5-1 сек.

Варианты обозначения постов ПСВ, ПСВМ:
ПСВ — У1 — У2 У3 У4
ПСВ — пост сигнализации взрывозащищенный;
У1 — исполнение звуку: С -сирена; Г-горн;
У2 — вариант исполнения по напряжению (ток переменный 50-60 Гц) — 1 — 24В, 2 — 36В, 3 — 110В, 4 — 127В, 5 — 220В, 6 — 380В; постоянного тока — 7 — 24В, 8 — 110В, 9 — 220В;
— У3 — вариант исполнения взрывозащиты: 1-РВ ExdI; 2-1ExdIIВТ6; 3-ExdIIСТ6; 6-ExdIIАТ6.
У4 — климатическое исполнение ГОСТ 15150-69.
ПСВМ — У1 У2 У3 У4
— ПСВМ — пост сигнализации взрывозащищенный модернизированный;
У1исполнение звуку: С — сирена; Г — горн;
У2вариант исполнения по напряжению (ток переменный 50-60 Гц) — 1 — 24В, 2 — 36В, 3 — 110В, 4 — 127В, 5 — 220В, 6 — 380В; постоянного тока — 7 — 24В, 8 — 110В, 9 — 220В;
— У3вариант исполнения взрывозащиты: 1-РВ ExdI; 2-1ExdIIВТ6; 3-ExdIIСТ6; 6-1ExdIIАТ6;
— У4 — климатическое исполнение ГОСТ 15150-69.

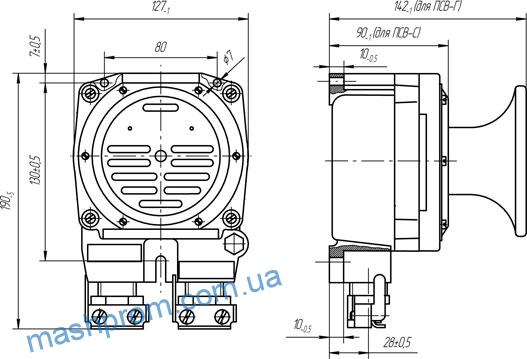

Габаритные и установочные размеры ПСВ-Г, ПСВ-С, ПСВМ-С

psv-g_ch
