Пункты распределительные серии ПР11 предназначены для распределения электрической энергии, защиты электрических установок напряжением до 220В постоянного тока и до 660В переменного тока частоты 50 и 60 Гц при перегрузках и коротких замыканиях, а также нечастых включений и отключений электрических цепей и пусков асинхронных двигателей.

В пунктах серии ПР11 устанавливаются автоматические выключатели серий АЕ20 и ВА57-35, ВА57-39, отличающиеся повышенной коммутационной способностью, износостойкостью и возможностью селективной защиты.

Условия эксплуатации
  • высота над уровнем моря не более 2000 м, при высоте более 1000 м номинальные токи пунктов с вводными выключателями типа А3700 снижаются на 10%;
  • температура окружающего воздуха для климатических исполнений:
    У1, У3 — от минус 45 до плюс 40°С;
    Т1, Т3 — от минус 10 до плюс 45°С;
    УХЛ3 — минус 60 до плюс 40°С;
  • окружающая среда, нормальная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, для шкафов со степенью защиты IP21;
  • группа условий эксплуатации М1 по ГОСТ 17516.1-90.
  • рабочее положение в пространстве — вертикальное, допускается отклонение в любую сторону на 5°;
  • Степень защиты при открытых дверях для всех исполнений IP21; при закрытых дверях — IP21, IP54 по ГОСТ 14254-96.

Пункты распределительные серии ПР11 соответствуют ГОСТ Р 51321.1-2000, ТУ 3434-003-95246270-2006.

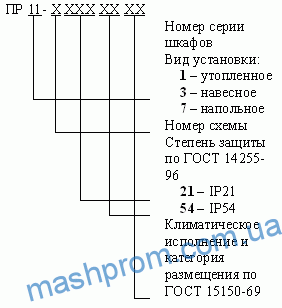

Структура условного обозначения

249_0

Конструктивное исполнение

Шкафы представляют собой сварную металлоконструкцию с установленной в ней коммутационно — защитной аппаратурой. Шкафы изготавливаются с вводными зажимами (без вводных выключателей) или с вводными выключателями. Шкафы позволяют осуществлять ввод и вывод питающих и отходящих линий в любой комбинации как снизу, так и сверху шкафа путём его переналадки, в том числе и на месте монтажа.

Клеммные зажимы для подключения нулевых рабочих проводников изолированы от корпуса. В случае использования щитков в четырёхпроводных сетях (системы заземления TN-S-C и TN-С) между клеммами нулевых рабочих и нулевых защитных проводников (корпусом) устанавливается перемычка.

При открытой двери обеспечивается защита от прикосновения к токоведущим проводникам установленной фальшпанелью.

Принципиальные схемы первичных соединений

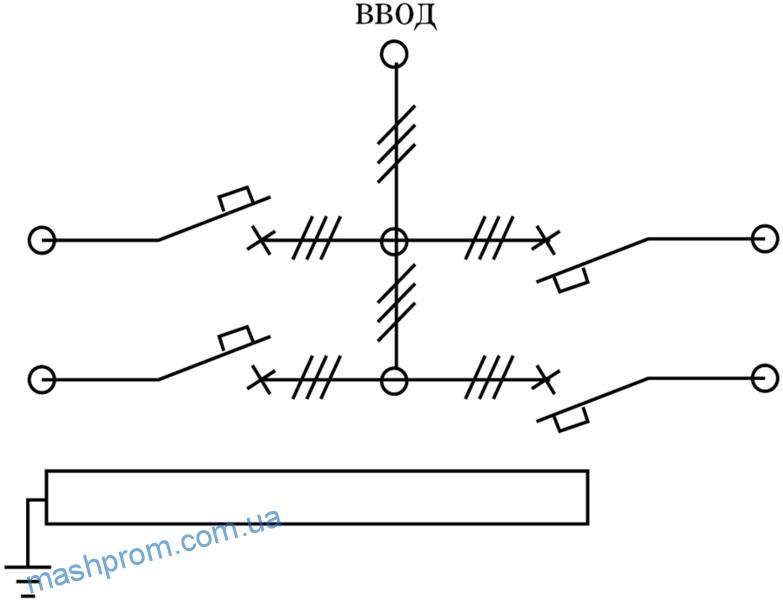

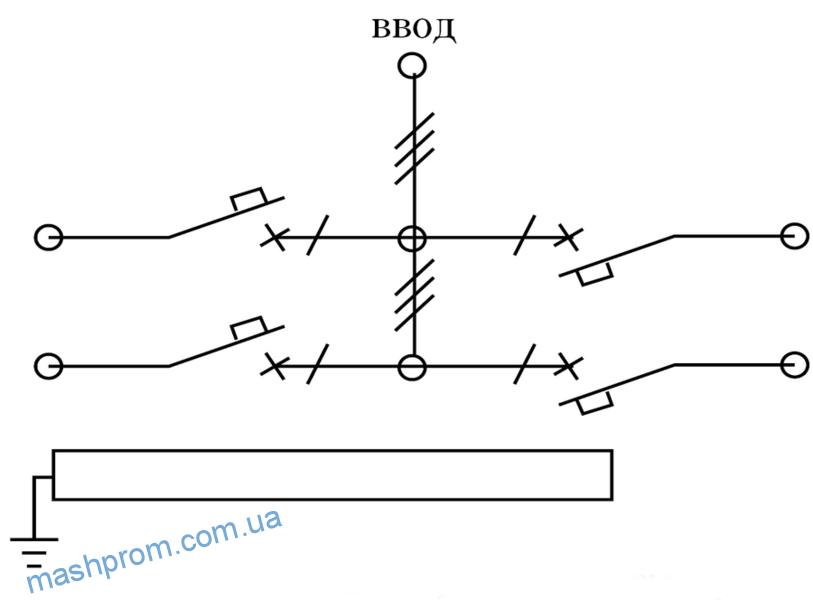

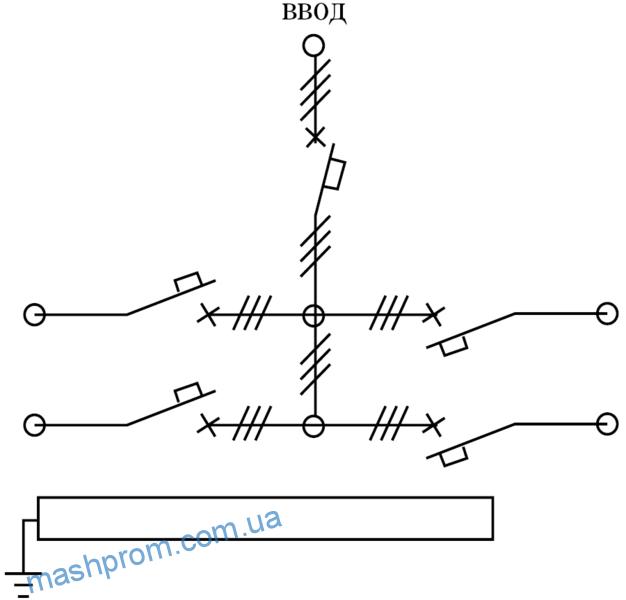

317_3Рис. 8.1316_2Рис. 8.2
Рис. 8.1, 8.2 пунктов распределительных переменного тока ПР с трехполюсными линейными выключателями
8.1 — схемы 005, 011, 017, 025, 035, 047, 053, 059, 067, 077, 089, 097, 107, 117, 119, 121, 123.
8.2 — схемы 006, 012, 018, 026, 036, 048, 054, 060, 068, 078, 090, 098, 108, 118, 120, 122, 124
320_6Рис. 8.3315_1Рис. 8.4
Рис. 8.3, 8.4 пунктов распределительных переменного тока ПР с однополюсными линейными выключателями
8.3 — схемы 001, 003, 009, 015, 023, 033, 045, 051, 057, 065, 075, 087, 095, 105
8.4 — схемы 002, 004, 010, 016, 024, 034, 046, 052, 058, 066, 076, 088, 096, 106

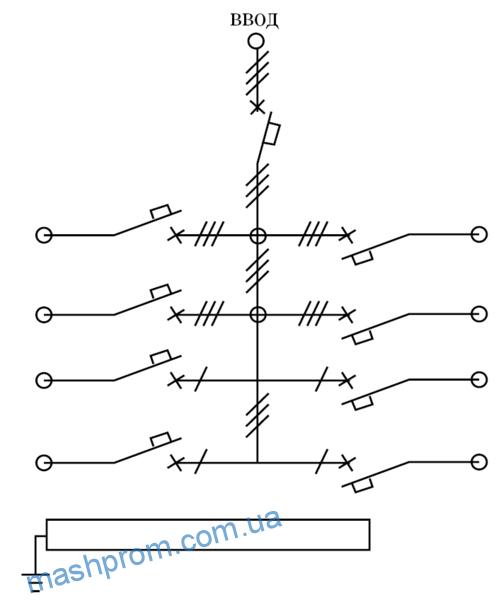

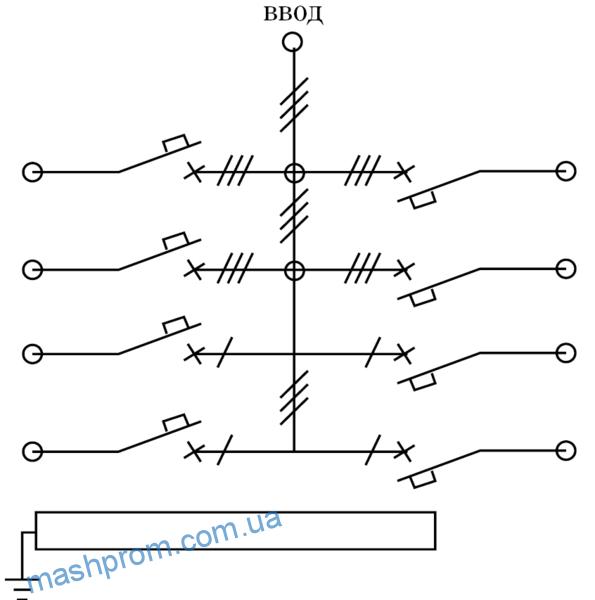

319_5Рис. 8.5321_7Рис. 8.6
Рис. 8.5, 8.6 пунктов распределительных переменного тока ПР с трехполюсными и однополюсными линейными выключателями без и с вводным выключателем
8.5 — схемы 007, 013, 019, 021, 027, 029, 031, 037, 039, 041, 043, 049, 055, 061, 063, 069, 071, 081, 083, 085, 091, 093, 099, 101, 103, 109, 111, 113, 115.
8.6 — 008, 014, 020, 022, 028, 030, 032, 038, 040, 042, 044, 050, 056, 062, 064, 070, 072, 074, 080, 082, 084, 086, 092, 094, 100, 102, 104, 110, 112, 114, 116.

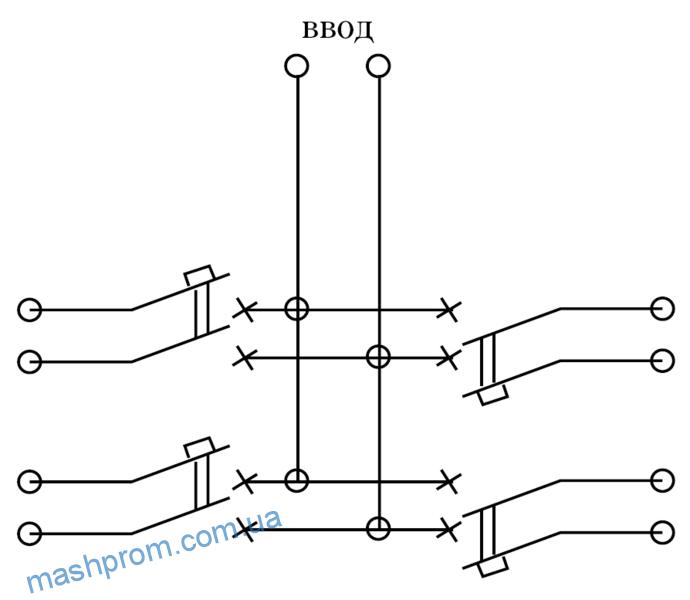

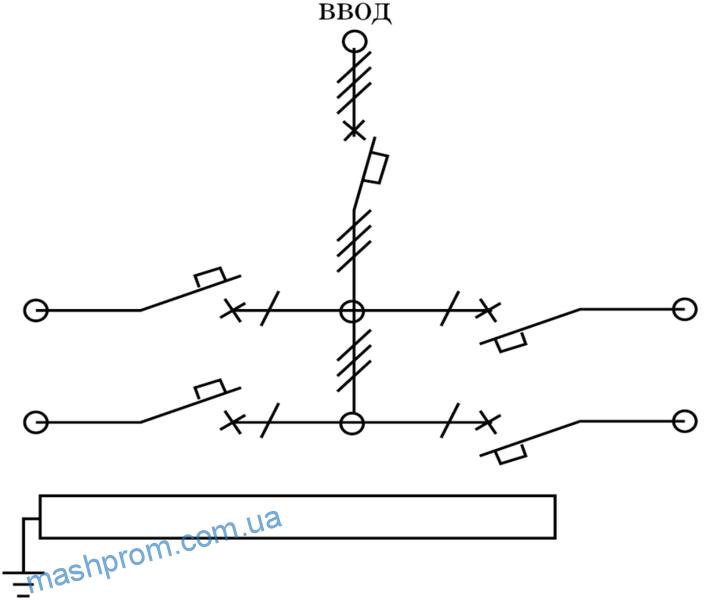

314_0 Рис. 8.7318_4Рис. 8.8
Рис. 8.7, 8.8 пунктов распределительных постоянного тока ПР без и с вводным выключателем
8.7 — схемы 005, 011, 017, 025, 035, 047, 053, 059, 067, 077, 089, 097, 107, 117, 119, 121, 123.
8.8 — схемы 006, 012, 018, 026, 036, 048, 054, 060, 068, 078, 090, 098, 108, 118, 120, 122, 124.

Номенклатура и технические параметры ПР11

ТипоисполнениеНоминальный ток пункта АДлительно допустимый ток пункта АНаличие вводного выключателяКоличество выключателей на фидерахH х L х B **
(высота х ширина х глубина), мм
ОднополюсныхТрехполюсныхHLB
ПР11-3003-21У3; ПР11-3003-54У1
(оба с тр-ром 220/12В)
2018; 17+2395310220
ПР11-3004-21У3; ПР11-3004-54У1
(оба с тр-ром 220/24В)
109; 8; 5+2
ПР11-3005-21У3; ПР11-3005-54У1
(оба с тр-ром 220/36В)
76; 3; 6+2
ПР11-3008-21У3; ПР11-3008-54У14036; 34+6500400
ПР11-3009-21У3; ПР11-3009-54У14036; 34+9
ПР11-1010-21У3; ПР11-3010-21У3; ПР11-3010-54У14036; 36; 34+6
ПР11-1011-21У3; ПР11-3011-21У3; ПР11-3011-54У14036; 36; 34+31
ПР11-1012-21У3; ПР11-3012-21У3; ПР11-3012-54У14036; 36; 34+9
ПР11-1013-21У3; ПР11-3013-21У3; ПР11-3013-54У14036; 36; 34+61
ПР11-1014-21У3; ПР11-3014-21У3; ПР11-3014-54У14036; 36; 34+32
ПР11-1015-21У3; ПР11-3015-21У3; ПР11-3015-54У14036; 36; 34+3
ПР11-1016-21У3; ПР11-3016-21У3; ПР11-3016-54У16357; 57; 54+6
ПР11-1017-21У3; ПР11-3017-21У3; ПР11-3017-54У16357; 57; 54+9
ПР11-1018-21У3; ПР11-3018-21У3; ПР11-3018-54У16357; 57; 54+12
ПР11-1019-21У3; ПР11-3019-21У3; ПР11-3019-54У16357; 57; 54+6
ПР11-1020-21У3; ПР11-3020-21У3; ПР11-3020-54У16357; 57; 54+31
ПР11-1021-21У3; ПР11-3021-21У3; ПР11-3021-54У16357; 57; 54+9
ПР11-1022-21У3; ПР11-3022-21У3; ПР11-3022-54У16357; 57; 54+61
ПР11-1023-21У3; ПР11-3023-21У3; ПР11-3023-54У16357; 57; 54+32
ПР11-1024-21У3; ПР11-3024-21У3; ПР11-3024-54У16357; 57; 54+3
ПР11-1025-21У3; ПР11-3025-21У3; ПР11-3025-54У16357; 57; 54+12
ПР11-1026-21У3; ПР11-3026-21У3; ПР11-3026-54У16357; 57; 54+91
ПР11-1027-21У3; ПР11-3027-21У3; ПР11-3027-54У16357; 57; 54+62
ПР11-1028-21У3; ПР11-3028-21У3; ПР11-3028-54У16357; 57; 54+33
ПР11-1029-21У3; ПР11-3029-21У3; ПР11-3029-54У16357; 57; 54+4
ПР11-1030-21У3; ПР11-3030-21У3; ПР11-3030-54У110090; 90; 85+9
ПР11-1031-21У3; ПР11-3031-21У3; ПР11-3031-54У110090; 90; 85+61
ПР11-1032-21У3; ПР11-3032-21У3; ПР11-3032-54У110090; 90; 85+32
ПР11-1033-21У3; ПР11-3033-21У3; ПР11-3033-54У110090; 90; 85+3
ПР11-1034-21У3; ПР11-3034-21У3; ПР11-3034-54У110090; 90; 85+12
ПР11-1035-21У3; ПР11-3035-21У3; ПР11-3035-54У110090; 90; 85+91
ПР11-1036-21У3; ПР11-3036-21У3; ПР11-3036-54У110090; 90; 85+62
ПР11-1037-21У3; ПР11-3037-21У3; ПР11-3037-54У110090; 90; 85+33
ПР11-1038-21У3; ПР11-3038-21У3; ПР11-3038-54У110090; 90; 85+4
ПР11-1039-21У3; ПР11-3039-21У3; ПР11-3039-54У110090; 90; 85+15
ПР11-1040-21У3; ПР11-3040-21У3; ПР11-3040-54У110090; 90; 85+121
ПР11-1041-21У3; ПР11-3041-21У3; ПР11-3041-54У110090; 90; 85+92
ПР11-1042-21У3; ПР11-3042-21У3; ПР11-3042-54У110090; 90; 85+63
ПР11-1043-21У3; ПР11-3043-21У3; ПР11-3043-54У110090; 90; 85+34
ПР11-1044-21У3; ПР11-3044-21У3; ПР11-3044-54У110090; 90; 85+5
ПР11-1045-21У3; ПР11-3045-21У3; ПР11-3045-54У110090; 90; 856
ПР11-1046-21У3; ПР11-3046-21У3; ПР11-3046-54У110090; 90; 85+6
ПР11-1047-21У3; ПР11-3047-21У3; ПР11-3047-54У110090; 90; 852800650250
ПР11-1048-21У3; ПР11-3048-21У3; ПР11-3048-54У110090; 90; 85+2
ПР11-1049-21У3; ПР11-3049-21У3; ПР11-3049-54У110090; 90; 8531
ПР11-1050-21У3; ПР11-3050-21У3; ПР11-3050-54У110090; 90; 85+31
ПР11-1051-21У3; ПР11-3051-21У3; ПР11-3051-54У1250225; 225; 21312
ПР11-1052-21У3; ПР11-3052-21У3; ПР11-3052-54У1250225; 225; 213+12
ПР11-1053-21У3; ПР11-3053-21У3; ПР11-3053-54У1250225; 225; 2134
ПР11-1054-21У3; ПР11-3054-21У3; ПР11-3054-54У1250225; 225; 213+4
ПР11-1055-21У3; ПР11-3055-21У3; ПР11-3055-54У1250225; 225; 21362
ПР11-1056-21У3; ПР11-3056-21У3; ПР11-3056-54У1250225; 225; 213+62
ПР11-1057-21У3; ПР11-3057-21У3; ПР11-3057-54У1250225; 225; 21318
ПР11-1058-21У3; ПР11-3058-21У3; ПР11-3058-54У1250225; 225; 213+18
ПР11-1059-21У3; ПР11-3059-21У3; ПР11-3059-54У1250225; 225; 2136
ПР11-1060-21У3; ПР11-3060-21У3; ПР11-3060-54У1250225; 225; 213+6
ПР11-1061-21У3; ПР11-3061-21У3; ПР11-3061-54У1250225; 225; 213122
ПР11-1062-21У3; ПР11-3062-21У3; ПР11-3062-54У1250225; 225; 213+122
ПР11-1063-21У3; ПР11-3063-21У3; ПР11-3063-54У1250225; 225; 21364
ПР11-1064-21У3; ПР11-3064-21У3; ПР11-3064-54У1250225; 225; 213+64
ПР11-1065-21У3; ПР11-3065-21У3; ПР11-3065-54У1250225; 225; 21324
ПР11-1066-21У3; ПР11-3066-21У3; ПР11-3066-54У1250225; 225; 213+24
ПР11-1067-21У3; ПР11-3067-21У3; ПР11-3067-54У1250225; 225; 21381000650300
ПР11-1068-21У3; ПР11-3068-21У3; ПР11-3068-54У1250225; 225; 213+8
ПР11-1069-21У3; ПР11-3069-21У3; ПР11-3069-54У1250225; 225; 213182800650250
ПР11-1070-21У3; ПР11-3070-21У3; ПР11-3070-54У1250225; 225; 213+182
ПР11-1071-21У3; ПР11-3071-21У3; ПР11-3071-54У1250225; 225; 213124
ПР11-1072-21У3; ПР11-3072-21У3; ПР11-3072-54У1250225; 225; 213+124
ПР11-1073-21У3; ПР11-3073-21У3; ПР11-3073-54У1250225; 225; 21366
ПР11-1074-21У3; ПР11-3074-21У3; ПР11-3074-54У1250225; 225; 213+66
ПР11-1075-21У3; ПР11-3075-21У3; ПР11-3075-54У1250225; 225; 21330
ПР11-1076-21У3; ПР11-3076-21У3; ПР11-3076-54У1250225; 225; 213+30
ПР11-1077-21У3; ПР11-3077-54У1; ПР11-7077-21У3 ПР11-7077-54У1250225; 213; 225; 213101200750300
ПР11-1078-21У3; ПР11-3078-54У1; ПР11-7078-21У3 ПР11-7078-54У1250225; 213; 225; 213+10
ПР11-1079-21У3; ПР11-3079-21У3; ПР11-3079-54У1250225; 225; 213242800650250
ПР11-1080-21У3; ПР11-3080-21У3; ПР11-3080-54У1250225; 225; 213+242
ПР11-1081-21У3; ПР11-3081-21У3; ПР11-3081-54У1250225; 225; 2131841000650300
ПР11-1082-21У3; ПР11-3082-21У3; ПР11-3082-54У1250225; 225; 213+184
ПР11-1083-21У3; ПР11-3083-21У3; ПР11-3083-54У1250225; 225; 213126
ПР11-1084-21У3; ПР11-3084-21У3; ПР11-3084-54У1250225; 225; 213+126
ПР11-1085-21У3; ПР11-3085-54У1; ПР11-7085-21У3 ПР11-7085-54У1250225; 213; 225; 213681200750
ПР11-1086-21У3; ПР11-3086-54У1; ПР11-7086-21У3 ПР11-7086-54У1250225; 213; 225; 213+68
ПР11-1087-21У3; ПР11-3087-21У3; ПР11-3087-54У1400360; 360; 340181000650
ПР11-1088-21У3; ПР11-3088-21У3; ПР11-3088-54У1400360; 360; 340+18
ПР11-1089-21У3; ПР11-3089-54У1; ПР11-7089-21У3 ПР11-7089-54У1400360; 340; 360; 34061200750
ПР11-1090-21У3; ПР11-3090-54У1; ПР11-7090-21У3 ПР11-7090-54У1400360; 340; 360; 340+6
ПР11-1091-21У3; ПР11-3091-21У3; ПР11-3091-54У1400360; 360; 3401221000650
ПР11-1092-21У3; ПР11-3092-21У3; ПР11-3092-54У1400360; 360; 340+122
ПР11-1093-21У3; ПР11-3093-21У3; ПР11-3093-54У1400360; 360; 34064
ПР11-1094-21У3; ПР11-3094-21У3; ПР11-3094-54У1400360; 360; 340+64
ПР11-1095-21У3; ПР11-3095-21У3; ПР11-3095-54У1400360; 360; 34024
ПР11-1096-21У3; ПР11-3096-21У3; ПР11-3096-54У1400360; 360; 340+24
ПР11-1097-21У3; ПР11-3097-54У1; ПР11-7097-21У3 ПР11-7097-54У1400360; 340; 360; 34081200750
ПР11-1098-21У3; ПР11-3098-54У1; ПР11-7098-21У3 ПР11-7098-54У1400360; 340; 360; 340+8
ПР11-1099-21У3; ПР11-3099-21У3; ПР11-3099-54У1400360; 360; 3401821000650
ПР11-1100-21У3; ПР11-3100-21У3; ПР11-3100-54У1400360; 360; 340+182
ПР11-1101-21У3; ПР11-3101-21У3; ПР11-3101-54У1400360; 360; 340124
ПР11-1102-21У3; ПР11-3102-21У3; ПР11-3102-54У1400360; 360; 340+124
ПР11-3103-21У3; ПР11-3103-54У1; ПР11-7103-21У3 ПР11-7103-54У1400360; 340; 360; 340661200750
ПР11-3104-21У3; ПР11-3104-54У1; ПР11-7104-21У3 ПР11-7104-54У1400360; 340; 360; 340+6
ПР11-1105-21У3; ПР11-3105-21У3; ПР11-3105-54У1400360; 360; 340301000650
ПР11-1106-21У3; ПР11-3106-21У3; ПР11-3106-54У1400360; 360; 340+30
ПР11-3107-21У3; ПР11-3107-54У1; ПР11-7107-21У3 ПР11-7107-54У1400360; 340; 360; 340101200750
ПР11-3108-21У3; ПР11-3108-54У1; ПР11-7108-21У3 ПР11-7108-54У1400360; 340; 360; 340+10
ПР11-1109-21У3; ПР11-3109-21У3; ПР11-3109-54У1400360; 360; 3402421000650
ПР11-1110-21У3; ПР11-3110-21У3; ПР11-3110-54У1400360; 360; 340+2441000650300
ПР11-1111-21У3; ПР11-3111-21У3; ПР11-3111-54У1400360; 360; 340184
ПР11-1112-21У3; ПР11-3112-21У3; ПР11-3112-54У1400360; 360; 340+184
ПР11-1113-21У3; ПР11-3113-54У1; ПР11-7113-21У3; ПР11-7113-54У1400360; 340; 360; 3401261200750
ПР11-1114-21У3; ПР11-3114-54У1; ПР11-7114-21У3; ПР11-7114-54У1400360; 340; 360; 340+126
ПР11-1115-21У3; ПР11-3115-54У1; ПР11-7115-21У3; ПР11-7115-54У1400360; 340; 360; 34068
ПР11-1116-21У3; ПР11-3116-54У1; ПР11-7116-21У3; ПР11-7116-54У1400360; 340; 360; 340+68
ПР11-1117-21У3;  ПР11-3117-54У1250225; 21341000650
ПР11-1118-21У3;  ПР11-3118-54У1250225; 213+4
ПР11-1119-21У3; ПР11-3119-54У1; ПР11-7119-21У3; ПР11-7119-54У1400360; 340; 360; 34061200750
ПР11-1120-21У3; ПР11-3120-54У1; ПР11-7120-21У3; ПР11-7120-54У1400360; 340; 360; 340+61400750
ПР11-1121-21У3; ПР11-3121-54У1; ПР11-7121-21У3; ПР11-7121-54У1630567; 536; 567; 5368
ПР11-1122-21У3; ПР11-3122-54У1; ПР11-7122-21У3; ПР11-7122-54У1630567; 536; 567; 536+8
ПР11-1123-21У3; ПР11-3123-54У1; ПР11-7123-21У3; ПР11-7123-54У1630567; 536; 567; 53612
ПР11-1124-21У3; ПР11-3124-54У1; ПР11-7124-21У3; ПР11-7124-54У1630567; 536; 567; 536+121600800
