Назначение

Преобразователь давления пневматический ПЭП предназначен для измерения и непрерывного преобразования избыточного давления воздуха (пневматических сигналов 20—100 кПа по ГОСТ 26.015-81) в унифицированный выходной сигнал постоянного тока 4—20 мА по ГОСТ 26.011-80, используемый для работы с вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

Функциональные возможности

Исполнения ПЭП-01 МЕ, ПЭП-02 МЕ являются программно конфигурируемыми потребителем в условиях эксплуатации и обеспечивают возможность конфигурирования с персонального компьютера по интерфейсу RS-485 параметров, перечисленных ниже.

  1. Тип статической характеристики преобразования (линейная/корнеизвлечение).
  2. Программирование значений уставок.
  3. Алгоритм срабатывания сигнализации.
  4. Состояние выходного сигнала при обрыве линии входного сигнала (MIN-MAX).

Преобразователь давления пневматический ПЭП Преобразователь давления пневматический ПЭП

Технические характеристики

  • Количество пневматических входов в зависимости от исполнения (см. таблицу 1) – от 1 до 4.
  • Количество электрических выходов в зависимости от исполнения (см. таблицу 1) – от 1 до 4.
  • Диапазон измерения давления – от 20 до 100 кПа.
  • Электрическое питание – от сети постоянного тока напряжением (24±2) В. Нестабильность напряжения – не более 2% по абсолютной величине от значения напряжения питания. Пульсация напряжения – не более 0,5% от значения напряжения питания.
  • Потребляемая мощность – не более 3,6 ВА.
  • Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP 20 по ГОСТ 14254-96 (МЭК 529-89).
  • Габаритные размеры и масса представлены в тблице 1.

Для питания преобразователя ПЭП-04 от сети переменного тока напряжением 220 В частотой 50 Гц рекомендуется многоканальный модуль питания МП-7 ЦКЛГ.430601.000 ТУ. Для питания ПЭП-01 МЕ и ПЭП-02 МЕ рекомендуется модуль питания МП BUS ЦКЛГ.430601.000 ТУ с организацией цепей питания и интерфейса RS-485 по общей шине, совмещенной с несущим монтажным рельсом NS 35/7,5 DIN VDE 0611.

Условия эксплуатации

  • Температура окружающего воздуха – от +5 до +50 °С.
  • Относительная влажность воздуха – 80% при температуре +35 °С и более низких температурах без конденсации влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,15 мм.
  • Атмосферное давление – от 84 до 106,7 кПа.

Метрология

По метрологическим свойствам преобразователь давления пневматический ПЭП относится к изделиям, являющимися средствами измерения.

  • Номер в Госреестре средств измерения 25606-08.
  • Сертификат RU.C.30.061.A № 31944 об утверждении типа средств измерения Федерального агентства по техническому регулированию и метрологии.
  • Предел допускаемой основной, приведенной к диапазону изменения выходного сигнала погрешности ПЭП – 0,5% или 0,25% в зависимости от исполнения (см. таблицу 1).

Входные сигналы

Входным сигналом ПЭП является пневматический сигнал с пределами изменения 20—100 кПа по ГОСТ 26.015-81.

Выходные сигналы

  1. Токовый сигнал 4—20 мА по ГОСТ 26.011-80. Максимальное сопротивление нагрузки, включая сопротивление линии связи, 825 кОм.
  2. Для ПЭП-01 МЕ и ПЭП-02 МЕ – физические сигналы интерфейса RS-485. Нагрузочная способность выхода RS-485 – до 32 приемопередатчиков RS-485 с входным импедансом 12 кОм. Максимальная длина соединительного кабеля – 1200 м. Протокол обмена Modbus, режим RTU.
  3. Для ПЭП-01 МЕ, ПЭП-02 МЕ – сигналы предупредительной сигнализации (свечение соответствующего светодиода на передней панели и замыкание ключа управления). Напряжение, прикладываемое к ключу управления, не должно превышать 50 В. Ток, протекающий через ключ, не должен превышать 600 мА.

Настройка

Параметры работы ПЭП-01 МЕ, ПЭП-02 МЕ устанавливаются потребителем с использованием сервисной программы конфигурирования»PEP_Serv.exe» с персонального компьютера по интерфейсу RS-485. Сервисная программа входит в комплект поставки ПЭП МЕ. Для интеграции в SCADA-систему по отдельному заказу может поставляться ОРС-сервер. Если параметры конфигурирования оговорены при заказе, то они будут запрограммированы при выпуске ПЭП МЕ из производства.

Исполнения

Преобразователь измерительный пневматического сигнала в электрический ПЭП изготовлен в соответствии с ЦКЛГ.421111.001 ТУ и выпускается в исполнениях, приведенных в таблице 1.

Таблица 1. Исполнения преобразователя давления пневматического ПЭП
Обозначение исполнения преобразователяШифр исполнения преобразователяПределы допускаемой основной
приведенной погрешности, %
Количество каналов, шт.Габаритные размеры L×B×H, мм, не болееМасса, кг, не более
ЦКЛГ421111.001-02ПЭП-04±0,54115×91×920,30
ЦКЛГ421111.001-03ПЭП-01 МЕ±0,251115×23×1000,12
ЦКЛГ421111.001-04ПЭП-02 МЕ±0,52115×46×1000,18

Пример записи обозначения двухканального ПЭП с пределами допускаемой погрешности ±0,5 при заказе:

Преобразователь давления пневматический ПЭП-02 МЕ ЦКЛГ.421111.001-04
ЦКЛГ.421111.001 ТУ

Монтаж

Монтаж преобразователя ПЭП производится на DIN-рейке NS35/15 DIN VDE 0611. DIN-рейка поставляется по отдельному заказу.

Схема электрических подключений преобразователя ПЭП приведена на рисунке 1..

Преобразователь давления пневматический ПЭП

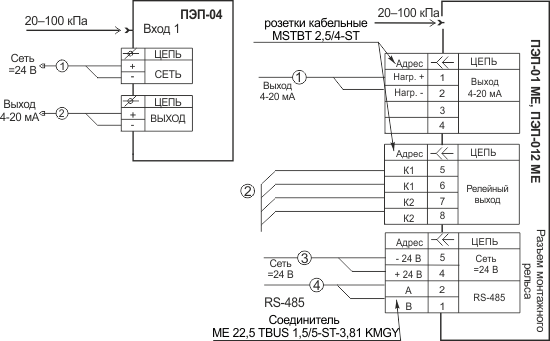

Рис. 1. Схема электрических подключений преобразователя ПЭП.

Габаритные и установочные размеры преобразователя ПЭП приведены на рисунках 2 и 3.

Преобразователь давления пневматический ПЭП

Рис. 2. Габаритные и установочные размеры преобразователя ПЭП-04.

pep_1im

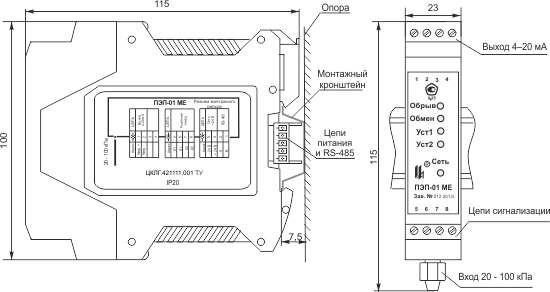

Рис. 3. Габаритные и установочные размеры преобразователя ПЭП-01 МЕ.
