Радиолокационный комплекс охраны объектов

Радиолокационный комплекс охраны объектов

Предназначен для обнаружения и идентификации движущихся объектов на открытой земной и водной поверхностях, а также в воздушном пространстве (человек, группа людей, транспортные средства, лодка, катер, самолет и др.)

Особенности

  • Автоматическое обнаружение и распознавание объектов.
  • Устойчивая работа в условиях плохой видимости и сложных климатических условиях.

Радиолокационный комплекс охраны объектов Радиолокационный комплекс охраны объектов

Применение

  • Контроль больших открытых территорий, включая морские побережья, аэродромы, акватории речных и морских портов.
  • Контроль протяженных коммуникаций, трубопроводов, ЛЭП, участков железных дорог, участков государственной границы.
ХарактеристикаЗначение
Полоса рабочих частот, МГц2 300…2 450
Средняя мощность излучения, мВт, не более100
Протяженность рабочего сектора (инструментальная дальность), не менее, м 3 000
Минимальная дальность обнаружения, не более, м20
Ширина рабочего сектора, не уже, град90
Ширина луча антенны по углу места, не уже, град23
Максимальная дальность обнаружения:
человек, ЭПР 0,5 кв.м, не менее, м
транспортное средство, ЭПР 3 кв.м, не менее, м
(при высоте установки над поверхностью не менее 15 м)
2 000
3 000
Разрешение по дальности, не более, м6
Разрешение по радиальной скорости, не более, км/ч0,6
Диапазон радиальных скоростей обнаруживаемых объектов, не уже, км/ч 0,72…150
Точность определения дальности объекта, не хуже, м1
Точность определения азимута объекта, не хуже, град0,5…1,5
Максимальное количество одновременно вычисляемых траекторий обнаруженных объектов, не менее 100
Частота обновления выходной (траекторной) информации, не менее, Гц 12
Время обнаружения траектории объекта, не более, сек.
(при наличии условий радиовидимости в данной точке появления объекта)
3
Типы распознаваемых объектов
— земная поверхность

— водная поверхность

— воздушное пространство

Животное
Человек
Группа людей
Транспортное
средство

Водный мотоцикл
Лодка
Судно

Малые летательные аппараты (МЛА)

Внешние интерфейсыRS-485, Ethernet
Диапазон рабочих температур, град С-40…+60
Габаритные размеры, не более, мм360x360x150
Масса, не более, кг3
Номинал питающего напряжения, В+10…36
Потребляемая мощность, не более, Вт10
Среднее время наработки на отказ, не менее, час. ( расчетная величина)60 000

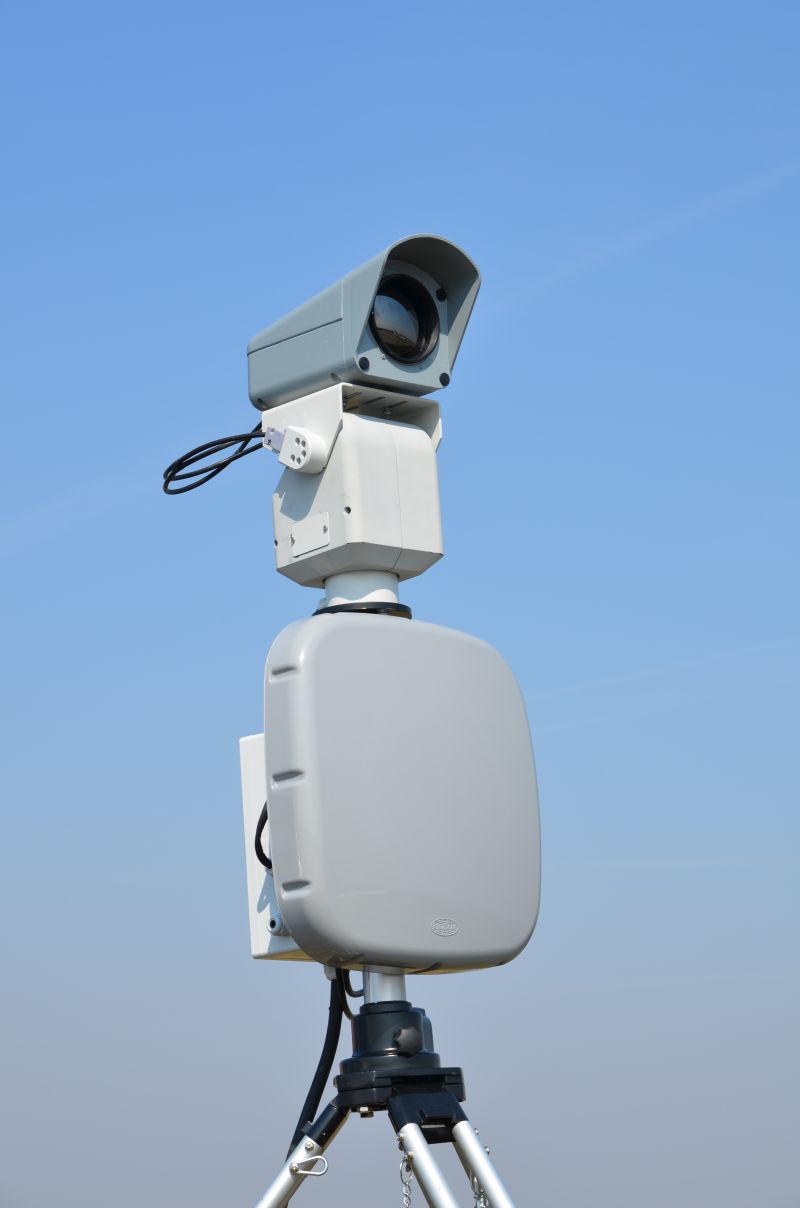

Состав комплекса

Радиолокационное устройство обнаружения объектов

Моноимпульсная активная когерентная РЛС «РАДЕСКАН».

Сектор обзора местности по азимуту 90 град.

РЛС фиксирует объект и визуально отражает информацию о его движении (дальность, азимут, вектор скорости, площадь отражательной поверхности) на мониторе ноутбука в виде траектории на карте. Встроенный интерфейс RS-485 может использоваться для передачи данных об обнаруженных целях на систему сбора информации Центрального Поста охраны.

Тепловизионная камера с управляемым поворотным устройством

Распознавание объекта по заданному направлению, определение его типа по изображению на видеомониторе.

Особенности интегрированного решения

  • Мобильность (устанавливается на автомобильной технике или объекте) и быстрое развертывание (не более 1 часа).
  • Программное обеспечение РЛС и аналитика тепловизора обеспечивают мониторинг в охраняемой зоне, анализ направления и скорости движения объектов.
  • Дальность обнаружения объекта и его распознавания – до 2 000 м (человек, группа людей), до 3 000 м (транспортное средство).
  • Точность определения дальности объекта – 1 м, определения азимута объекта – 0,5 град.
  • Время обнаружения объекта – не более 3 сек.

Преимущества интегрированного решения

  • Отсутствие необходимости лицензирования частотного диапазона
  • Независимость работы от погодных условий, задымленности и времени суток
  • Высокая надежность
  • Низкое энергопотребление и безопасный уровень питающего напряжения
  • Низкая вероятность ложных тревог
  • Эффективное распознавание объекта в условиях плохой и недостаточной видимости
  • Возможность развертывания сетевой структуры из нескольких комплектов с взаимным перекрытием рабочих секторов охраны

Тепловизионная камера серии «АСТРОН»

Назначение: защита протяженных объектов, обнаружение и идентификация людей и транспортных средств на больших расстояниях, независимо от погодных условий, когда обычные телевизионные системы не способны распознать человека.

  • обнаружение автомобиля – 7000 метров
  • обнаружение человека до 2500 метров
  • идентификация человека до 2000 метров
  • аналитика действий человека до 1500 метров
  • независимость от погодных условий

Технические характеристики:

    • Неохлаждаемый микроболометр в фокальной плоскости;
    • Диапазон ИК спектра 7.5 до 13 мкм;
    • Разрешение матрицы 640 х 480 пикселей;
    • Тепловизор комплектуется германиевой оптикой;
    • Объектив с моторизованным приводом, FOV 25° H x18,8° V . Возможна поставка объективов с фокусным расстоянием 50мм, 75мм, 100мм, 300мм, 500мм, 1000мм.
    • Минимальная дистанция 0.4метра, Максимальная — зависит от фокусного расстояния объектива и апертуры, входного зрачка, диаметра объектива;
    • Температурная чувствительность от 0,07 град.C до 30 град.C ( три диапазона);
    • Измеряемая температура: от минус 20 град.C до +120 град.C; от 0 град.C до + 350 град.C; от 180 град.C до 1500 град.C;
    • Точность измерения температуры (% от температуры) ± 2%;
    • Контроль и передача изображения: цифровой канал Ethernet 16-bit.

Германий пропускает излучения в диапазоне 2-16 мкм и имеет высокий коэффициент преломления, что позволяет получать высокую оптическую мощность приборов в диапазоне 8-12 мкм. В этом диапазоне работают системы, предназначенные для обнаружения объектов по их собственному излучению.

РЛС «Радескан»

«РАДЕСКАН» является активной когерентной РЛС и предназначен для обнаружения траекторий движущихся объектов (человек, транспортное средство, самолет и т.д.) на открытой земной поверхности и в воздухе, а также для обнаружения траекторий движущихся объектов (водный мотоцикл, лодка, судно и т.д.) на водной поверхности в пределах сектора обзора 90 градусов по азимуту.

«РАДЕСКАН» обеспечивает следующую выходную траекторную информацию по каждому из обнаруженных объектов: дальность, азимут, вектор скорости, площадь отражательной поверхности и тип объекта.

«РАДЕСКАН» – это электронное устройство, без движущихся механических частей в своем составе, с полностью цифровой реализацией алгоритмов синтеза и обработки сигналов на основе специализированного микропроцессора.

Основные преимущества и особенности

    • Отсутствие необходимости лицензирования частотного диапазона
    • Низкая мощность электромагнитного излучения
    • Независимость работы от погодных условий, задымленности и времени суток
    • Быстрая установка и низкие эксплуатационные затраты
    • Высокая надежность с гарантированной стабильностью параметров в течение всего периода эксплуатации
    • Низкое энергопотребление и безопасный уровень питающего напряжения
    • Высокий темп обновления траекторной информации с быстрым обнаружением новых траекторий
    • Низкая вероятность ложных тревог благодаря адаптивным алгоритмам фильтрации помех от растительности и волн на поверхности воды
    • Распознавание типа объекта
    • Возможность развертывания сетевой структуры с взаимным перекрытием рабочих секторов нескольких устройств
    • Открытый протокол для интеграции во внешние информационные сети, в том числе для интеграции с оптическими и тепловизионными средствами наблюдения
