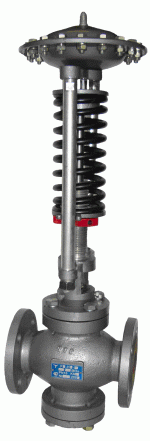

Регулятор расхода и давления прямого действия РР-РД

Описание

Регуляторы давления РД-НО(НЗ) и регуляторы расхода (перепада давления) РР, работающие без постороннего источника энергии, предназначены для   автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т.

  Материал клапана – 20Х13, стакана — бронза ОЗЦ7С5Н1.

Выпускаются по СНИЦ.423117.013ТУ Присоединительные размеры фланцев по ГОСТ 12815-80.

Варианты исполнения регуляторов давления: РД-НО – регулирование давления «после себя», РД-НЗ – регулирование давления «до себя» и исполнения РР-НО (регуляторы расхода)

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.

Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.

Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Технические характеристики

Диаметр условного прохода Dn, мм2532405080100150
Условная пропускная способность Kn, м³/ч6,31016256080160250
Диапазоны настройки регулируемого давления, МПа 0,04-0,16; 0,1-0,4; 0,16-0,63; 0,4-1,0
Условное давление Pn, МПа1,6
Зона пропорциональности 20% от верхнего предела настройки;

30% от верхнего предела настройки (для диапазона 0.4-1,0 МПа) Зона нечувствительности, не более4% от верхнего предела настройки Допустимый нерегулируемый расход в % от Kn, не более0,4 Температура регулируемой среды, °Сот 0 до +180Тип герметезации сальникового узла Сильфонное уплотнениеМасса, кг23,52628,534,55658140

Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, с условным проходом 50 мм, с пределами настройки (0,1 – 0,4) МПа: «ГСП. Регулятор давления прямого действия РД-НО-50 (0,1 – 0,4) МПа – СНИЦ.423117.013 ТУ».

То же для регулятора давления с нормально закрытым регулирующим клапаном исполнения Т3: «ГСП. Регулятор давления прямого действия РД-НЗ-50 (0,1 – 0,4) МПа Т3 – СНИЦ.423117.013 ТУ».

Регуляторы расхода (перепада давлений) с условным проходом 40 мм, пределами настройки (0,04 – 0,16) МПа, исполнения Т3 для поставки на экспорт: «ГСП. Регулятор расхода прямого действия РР-НО-40 (0,04 – 0,16) на Т3 экспорт – СНИЦ.423117.013 ТУ».



Габаритные и присоединительные размеры

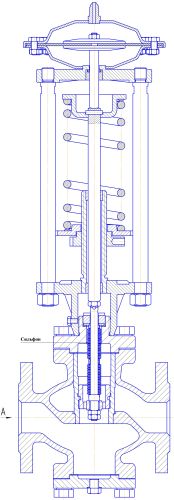

Габаритные и присоединительные размеры регулятора РР-РД

Габаритные и присоединительные размеры регулятора РР-РД

RR_RD[1]



















Размеры в мм

Dy

H

D1

D2

D3

D4

L

B

n

150

920

212

240

280

22

480

310

8

150

920

212

240

280

22

480

8

100

850

158

180

215

18

350

4

80

800

133

160

195

310

50

720

102

125

160

230

40

690

88

110

145

200

32

655

78

100

135

180

25

645

68

85

115

14

160

Принципиальные схемы включения регуляторов



А) РД — сборка «НО» — регулятор давления; регулирование давления «после себя»

РД - сборка «НО» - регулятор давления; регулирование давления «после себя»

Б) РД — сборка «НЗ» — регулятор давления; регулирование давления «до себя»

РД - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

В) РР — сборка «НО» — регулятор расхода; регулирование перепада давлений

РР - сборка «НО» - регулятор расхода; регулирование перепада давлений

ФС – фильтр сетчатый;

К31, К32 – клапаны запорные

РУ – расходное устройство;

Pu – импульсное давление.



Изделие подлежит обязательной сертификации.



При температуре регулируемой среды свыше 90ºС рекомендуется устанавливать регуляторы РР и РД с применением водяного затвора. Это позволит предотвратить преждевременный выход мембраны из строя и продлит срок её службы.

Габаритные размеры водяного затвора

(Габаритные размеры водяного затвора)

Перед регулятором рекомендуется устанавливать фильтр сетчатый.

По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.
