РЕДУКТОРЫ РЦД-250, РЦД-350, РЦД-400

РЕДУКТОРЫ РЦД-250, РЦД-350, РЦД-400

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения серии РЦД предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

kartinkareduktora (1)

Условные обозначения

1Ц2У200  4012Квх Квых У2
Серия (тип)ГабаритХарак-
теристика зацеп-
ления
Испол-
нение
Переда-
точное число
Вари-
ант сборки
Испол-
нение входного вала
Испол-
нение выходного вала
Клима-
тическое исполнение


Серия (тип):
1ЦУ, 1Ц2У, 1Ц3У, Ц2, РМ, РЦД, РК, ВК, Ц2Н, Ц2У, ЦТНД, ЦДНД, Ц3вк, Ц3вк(ф), В.

Габарит: Межосевое расстояние последней (тихоходной) ступени в мм. В редукторах типа РМ, РК, РЦД, Ц2, ВК, Ц3вк, Ц3вк(Ф), В, ЦДНД, ЦТНД суммарное межосевое расстояние всех ступеней.

Характеристика зацепления:  Не указывается в случае эвольвентного зацепления. В обозначении используется буква «Н» в случае зубчатого зацепления с профилем Новикова.

Исполнение: Ф – в случае фланцевого исполнения.

Передаточное число: по техническим характеристикам для каждого редуктора

Вариант сборки: по ГОСТ 20373

Сборки с концами валов под муфты или или в виде части зубчатой муфты
v01v02v03



Сборки с концами тихоходного вала под приборы управлений
v04v05v06



Сборки с симметричным полым валом
v07v08v09



Сборки с несимметричным полым валом
v10v11v12


Исполнение входного вала.
Квх – конический входной вал, Цвх – цилиндрический входной вал.

Исполнение выходного вала. Квых – конический выходной вал, Цвых – цилиндрический выходной вал, Пвых, полый выходной вал, Мвых – выходной вал в виде зубчатой полумуфты (дополнительно может указываться модуль и количество зубьев).

Климатическое исполнение и категория размещения по ГОСТ 15150-69.



ПРИМЕР:

Редуктор 1ЦУ-160-2-23-Квх-Квых-УЗ

1ЦУ – тип редуктора (цилиндрический одноступенчатый горизонтальный)

160 – межосевое расстояние тихоходной ступени.

2 – передаточное число

23 – вариант сборки

Квх – конический входной вал

Квых – конический выходной вал

У3 – климатическое исполнение



Редуктор РМ-500-31,5-12-Квх-Цвых-У1

РМ – тип редуктора (цилиндрический двухступенчатый горизонтальный)

500 – суммарное межосевое расстояние всех ступеней

31,5 – передаточное число

12 – вариант сборки

Квх – конический входной вал

Цвых – цилиндрический выходной вал

У3 – климатическое исполнение



Редуктор Ц2У-315Н-40-11-Квх-М-У2

Ц2У – тип редуктора (цилиндрический двухступенчатый горизонтальный)

315 – межосевое расстояние тихоходной ступени

Н – в редукторе используется зубчатое зацепление с профилем Новикова

40 – передаточное число

11 – вариант сборки

Квх – конический входной вал

М – выходной вал в виде зубчатой полумуфты

У2 – климатическое исполнение



Редуктор В-200(Ф)-10-13-Квхвых-УЗ

Редуктор Ц3ВК(ф)-200-10-13-Квхвых-УЗ

В – тип редуктора (цилиндрический трехступенчатый вертикальный)

Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)

200 – межосевое расстояние тихоходной ступени

(Ф) – исполнение с присоединительным фланцем на быстроходном валу

10 – передаточное число

13 – вариант сборки

Квх – конический входной вал

Квых – конический выходной вал

УЗ – климатическое исполнение

Габаритные и присоединительные размеры


Тип
аw2
aw
L
L1
L2
1
11
l2
l3
l4
l5
Н
H1
h
d
B
B1
B2
Масса
кг
РЦД — 250
150
250
520
220
230
400
330
115
185
235
165
315
160
24
23
250
250
200
87
РЦД — 350
200
350
700
260
290
545
480
164
235
280
240
410
212
24
23
320
320
255
175
РЦД — 400
250
400
800
280
335
640
540
190
285
330
270
510
265
28
27
360
360
275
287

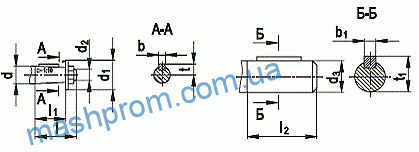

Размеры концов валов

Входной                                                                    Выходной


Типоразмер
d
d1
d2
l
li
b
t
d3
l2
b1
t1
редуктора
мм
РЦД -250
30
50
М20Х1,5
80
58
5
15,55
45
82
14
49,5
РЦД -350
35
6
18,55
65
105
18
71
РЦД -400
18,55
85
130
22
93

Выходной

Исполнение М (в виде части зубчатой полумуфты)

Тип
m
z
b
L
L1
k
В
d F7
d1 f9
РЦД — 250
3
48
25
50
16
22
45
90
110
РЦД — 350
56
55
125
РЦД — 400

Полый вал редуктора РЦД-400П


Технические характеристики

Номинальное передаточное число1016202531,540Максимально допустимая консольная радиальная нагрузка, Н
Частота вращения вх. вала, об/минРежим работыКрутящий момент на выходном валу редуктора, НмРвх, maxРвых, max
РЦД-250
500Средний989989940895895844220010000
Тяжелый729715792893794844180010000
Сверхтяжелый60460566672467272514008000
Непрерывный50550548045745743110006400
700Средний933926940895895844220010000
Тяжелый660655717780739782180010000
Сверхтяжелый56855060466262366514008000
Непрерывный50550548045745743110006400
1000Средний84984694089589584422001000
Тяжелый604595662716667716180010000
Сверхтяжелый53950554959956360114008000
Непрерывный50550548045745743110006400
1500Средний768760841895858844220010000
Тяжелый568540592645602653180010000
Сверхтяжелый50550553455650354414008000
Непрерывный50550548045745743110006400
РЦД-350
500Средний234023402230212021202000320018000
Тяжелый18002030202020202100200028001760
Сверхтяжелый151017201710172018001800280013400
Непрерывный120012001140108010801020180010000
700Средний234023402230212021202000320018000
Тяжелый16501850187018701980194028001760
Сверхтяжелый140015601570159016901660280013400
Непрерывный120012001140108010801020180010000
1000Средний233023402230212021202000320018000
Тяжелый15101700171016901810181028001760
Сверхтяжелый128014401430143015301530280013400
Непрерывный120012001140108010801020180010000
1500Средний190023402230212021202000320018000
Тяжелый13501530153015601340162028001760
Сверхтяжелый120013001300132013801380280013400
Непрерывный120012001140108010801020180010000
РЦД-400
500Средний345035704020413039503900380023600
Тяжелый245024202660287026602870360023400
Сверхтяжелый230020302250242022602440360018000
Непрерывный230020202160211020001990200013800
700Средний315031203410378037603900380023600
Тяжелый230022002400262024902620360023400
Сверхтяжелый230020202160222020902220360018000
Непрерывный230020202160211020001990200013800
1000Средний285028403170343031503450380023600
Тяжелый230020202230242022502410360023400
Сверхтяжелый230020202160211020002020360018000
Непрерывный230020202160211020001990200013800
1500Средний258025502820305028903100380023600
Тяжелый230020202160216020202200360023400
Сверхтяжелый230020202160211020001990360018000
Непрерывный230020202160211020001990200013800
