РЕДУКТОРЫ 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

РЕДУКТОРЫ 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Редукторы цилиндрические двухступенчатые горизонтальные типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редукторы рассчитаны для работы в следующих условиях:

  • работа длительная до 24 ч. в сутки или с периодическими остановками;
  • работа в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная;
  • вращение валов в любую сторону;
  • частота вращения входного вала не превышает 1800 об/мин;
  • климатические исполнения У1, У2, У3, УХЛ4, Т1, Т2, Т3 и О4 по ГОСТ 15150-69.

kartinkareduktora (1)

Условные обозначения



1Ц2У200  4012Квх Квых У2
Серия (тип)ГабаритХарак-
теристика зацеп-
ления



Испол-
нение



Переда-
точное число
Вари-
ант сборки
Испол-
нение входного вала
Испол-
нение выходного вала
Клима-
тическое исполнение


Серия (тип):
1ЦУ, 1Ц2У, 1Ц3У, Ц2, РМ, РЦД, РК, ВК, Ц2Н, Ц2У, ЦТНД, ЦДНД, Ц3вк, Ц3вк(ф), В.

Габарит: Межосевое расстояние последней (тихоходной) ступени в мм. В редукторах типа РМ, РК, РЦД, Ц2, ВК, Ц3вк, Ц3вк(Ф), В, ЦДНД, ЦТНД суммарное межосевое расстояние всех ступеней.

Характеристика зацепления:  Не указывается в случае эвольвентного зацепления. В обозначении используется буква «Н» в случае зубчатого зацепления с профилем Новикова.

Исполнение: Ф – в случае фланцевого исполнения.

Передаточное число: по техническим характеристикам для каждого редуктора

Вариант сборки: по ГОСТ 20373

Сборки с концами валов под муфты или или в виде части зубчатой муфты
v01v02v03



Сборки с концами тихоходного вала под приборы управлений
v04v05v06



Сборки с симметричным полым валом
v07v08v09



Сборки с несимметричным полым валом
v10v11v12


Исполнение входного вала.
Квх – конический входной вал, Цвх – цилиндрический входной вал.

Исполнение выходного вала. Квых – конический выходной вал, Цвых – цилиндрический выходной вал, Пвых, полый выходной вал, Мвых – выходной вал в виде зубчатой полумуфты (дополнительно может указываться модуль и количество зубьев).

Климатическое исполнение и категория размещения по ГОСТ 15150-69.



ПРИМЕР:

Редуктор 1ЦУ-160-2-23-Квх-Квых-УЗ

1ЦУ – тип редуктора (цилиндрический одноступенчатый горизонтальный)

160 – межосевое расстояние тихоходной ступени.

2 – передаточное число

23 – вариант сборки

Квх – конический входной вал

Квых – конический выходной вал

У3 – климатическое исполнение



Редуктор РМ-500-31,5-12-Квх-Цвых-У1

РМ – тип редуктора (цилиндрический двухступенчатый горизонтальный)

500 – суммарное межосевое расстояние всех ступеней

31,5 – передаточное число

12 – вариант сборки

Квх – конический входной вал

Цвых – цилиндрический выходной вал

У3 – климатическое исполнение



Редуктор Ц2У-315Н-40-11-Квх-М-У2

Ц2У – тип редуктора (цилиндрический двухступенчатый горизонтальный)

315 – межосевое расстояние тихоходной ступени

Н – в редукторе используется зубчатое зацепление с профилем Новикова

40 – передаточное число

11 – вариант сборки

Квх – конический входной вал

М – выходной вал в виде зубчатой полумуфты

У2 – климатическое исполнение



Редуктор В-200(Ф)-10-13-Квхвых-УЗ

Редуктор Ц3ВК(ф)-200-10-13-Квхвых-УЗ

В – тип редуктора (цилиндрический трехступенчатый вертикальный)

Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)

200 – межосевое расстояние тихоходной ступени

(Ф) – исполнение с присоединительным фланцем на быстроходном валу

10 – передаточное число

13 – вариант сборки

Квх – конический входной вал

Квых – конический выходной вал

УЗ – климатическое исполнение

Технические характеристики

ПараметрыТипоразмер 1Ц2У
100125160200250
Номинальные передаточные числа8;10;12,5;16;20;25;31,5;40
Ном. крутящий момент на вых. валу при длительной работе с постоянной нагрузкой, Нмнепрерывный (Н) ПВ=100%315630125025005000
Номинальный крутящий момент на вых. валу при работе редуктора в повторно-кратковременных режимах, Нмтяжелый (Т) ПВ=40%315630160031506300
средний (С) ПВ=25%200040008000
легкий (Л)

ПВ=15%

2500500010000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Нвходногонепрерывный (Н) ПВ=100%500750100022403150
тяжелый (Т) ПВ=40%115025003550
средний (С) ПВ=25%128028004000
легкий (Л)

ПВ=15%

145031504500
выходногонепрерывный (Н) ПВ=100%4500630090001250018000
тяжелый (Т) ПВ=40%100001400020000
средний (С) ПВ=25%112001600022400
легкий (Л)

ПВ=15%

125001800025000
КПД, не менее0,97
Масса, кгс чугунным корпусом375595170310
с алюминиевым корпусом2131,557

 Примечание:

  • значение допускаемых крутящих моментов и радиальных консольных нагрузок редукторов 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с передаточными числами 8,10,12,5 при легком режиме работы редукторов 1Ц2У-200 с цилиндрическим концом выходного вала должны быть снижены на 20%;
  • номинальная радиальная нагрузка на выходном валу для вариантов сборки 13,23,33 и на входном валу – для 31,32,33 должна быть уменьшена в два раза;
  • при работе редукторов в реверсивном режиме допускаемые крутящие моменты на выходном валу должны быть снижены на 30%.

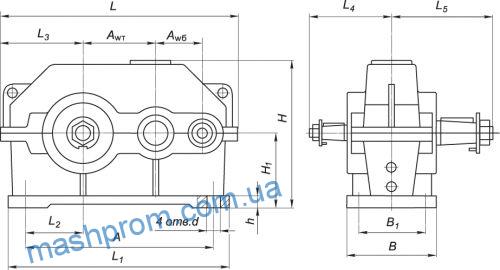

prisoedinitel_razmeru_1C2U_100

ТипРазмер, мм
аω2аω1LL1l l1* l2* l3HH1AA1dBB1h
не болееЧугун. корпусАлюмин. корпус
1Ц2У-10010080390325136851361652301122901091515514520+3
1Ц2У-125125804463751601061452062721323351251917516522+3
1Ц2У-1601601005574752001351702243451704251402420619524+428+4
1Ц2У-2002001256785802431652122804252125151652424323030+4
1Ц2У-2502501608297302902122653355302656702182829028032+5



* — для исполнений с коническим валами

Размеры концов входных и выходных валов

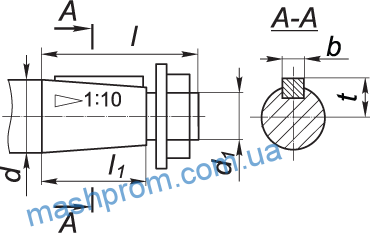

— конический;

val_konichesk_1C2U_100

ТипВалРазмер, мм
dd1d3d4, не болееll1bt
1Ц2У-100Вх.2018,2М12х1,25405036419,7
1Ц2У-1252018,2М12х1,25405036419,7
1Ц2У-1602522,9М16х1,5456042524,9
1Ц2У-2003027,1М20х1,5508058529,1
1Ц2У-2504035,9М24х2,063110821038,9
1Ц2У-100Вых.3532,10М20х1,5508058634,9
1Ц2У-1254540,90М30х2,075110821243,9
1Ц2У-1605550,90М36х3,088110821454,4
1Ц2У-2007064,75М48х3,01001401051868,75
1Ц2У-2509083,50М64х4,01301701302288,5

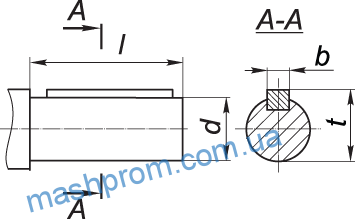

— цилиндрический;

val_cilindrich_1C2U_100

ТипВалРазмер, мм
dlbt
1Ц2У-100Входной18k636620,5
1Ц2У-125
1Ц2У-16022k642624,5
1Ц2У-20025k658828
1Ц2У-25035k821038
1Ц2У-100Выходной32m6581035
1Ц2У-12540m6821243
1Ц2У-16050m6821453,5
1Ц2У-20065m61051871
1Ц2У-25085m61302290

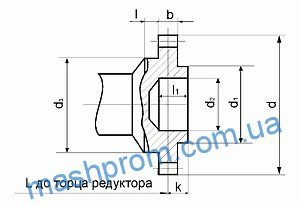

Размеры конца выходного вала в виде зубчатой муфты

picture_small_74

ТипmzbLL1 не болееkBdd1
1Ц2У-160440204820193872F795f7
1Ц2У-200540255532225080F7105f7
1Ц2У-2504563563163150120F8170f7

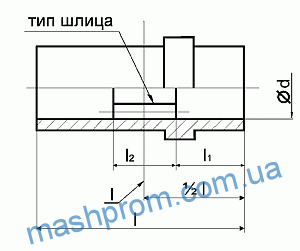

Размеры конца выходного полого вала

picture_small_75

варианты сборки
I
I1
I2
d
тип шлица
1Ц2У-200
16, 26, 36
250
90
71
75Н10
70х2,5хН10
ГОСТ 6033
1Ц2У-250
16, 26, 36
300
110
80
115Н10
b-10x102x112Н12х16D9
ГОСТ 1139

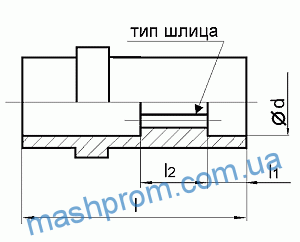

picture_small_76

варианты сборки
I
I1
I2
d
тип шлица
1Ц2У-200
17, 18, 27, 28, 37, 38
250
15
71
75Н10
70х2,5хН10
ГОСТ 6033
1Ц2У-250
17, 18, 27, 28, 37, 38
300
16
80
115Н10
b-10x102x112Н12х16D9
ГОСТ 1139
