Светофоры карликовые со светодиодными светооптическими системами

Светофоры карликовые со светодиодными светооптическими системами

Светофоры карликовые со светодиодными светооптическими системами предназначены для обеспечения безопасности и организации движения поездов и маневровой работы. Карликовые железнодорожные светофоры используют в основном на станциях в каче­стве маневровых, выходных (кроме с главного пути), маршрутных и других сигналов.



Основные технические характеристики систем светодиодных светооптических (ССС) карликового светофора:

питание от источника переменного тока напряжением10,5-12 В
потребляемая мощность одной светодиодной системы, не более15 Вт
средняя наработка на отказ, не менее50 000 час
средний срок службы ССС до списания, не менее15 лет
масса одной системы, не более4,5 кг
сила света  по оптической оси, не менее:
красная1000 кд
жёлтая2000 кд
зелёная1250 кд
синяя150 кд
лунно-белая1800 кд



Комплектность изделия:

  • Головка светофорная светодиодная карликовая – 1 шт. (в наборном силуминовом корпусе со светодиодными светооптическими системами (ССС) и козырьками);
  • Фундамент светофора металлический Тип1 либо Тип2 (в зависимости от типа жд светофора) – 1 шт.;
  • Гарнитура для крепления щитков светофора – 1 комплект;
  • Ключ (упакован в головку 17835-00-00) – 1 шт.;
  • Монтажный чертеж – 1 шт.;
  • Руководство по эксплуатации – 1 шт. (на партию);
  • Этикетка – 1 шт.



Запись при заказе:

№ п/пКод СКМТРНаименование, марка, тип изделия№ чертежаПримечание
13185641996Светофор карликовый однозначный с квадратным щитом со светодиодными светооптическими системами 17838-00-00 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.056 ТУ)17838-00-00Фундамент металлический Тип1 — покрытие горячий цинк, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора силумин. Поставляется без трансформаторов типа СТ-4 (СТ-4Г) и муфт УПМ (либо трансформаторных ящиков типа ТЯ, ПЯ)
23185642081Светофор карликовый двузначный со светодиодными светооптическими системами 17839-00-00 ТУ32 ЦШ 2141-2009   (со светодиодными светооптическими системами НКМР.676636.056 ТУ)17839-00-00Фундамент металлический Тип1 — покрытие горячий цинк, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора силумин. Поставляется без трансформаторов типа СТ-4 (СТ-4Г) и муфт УПМ (либо трансформаторных ящиков типа ТЯ, ПЯ)
33185641998Светофор карликовый трехзначный со светодиодными светооптическими системами 17840-00-00 ТУ32 ЦШ 2141-2009   (со светодиодными светооптическими системами НКМР.676636.056 ТУ)17840-00-00Фундамент металлический Тип1 — покрытие горячий цинк, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора силумин. Поставляется без трансформаторов типа СТ-4 (СТ-4Г) и муфт УПМ (либо трансформаторных ящиков типа ТЯ, ПЯ)
43185642000Светофор карликовый четырехзначный со светодиодными светооптическими системами 17841-00-00 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.056 ТУ)17841-00-00Фундамент металлический Тип2 — покрытие горячий цинк, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора силумин. Поставляется без трансформаторов типа СТ-4 (СТ-4Г) и муфт УПМ (либо трансформаторных ящиков типа ТЯ, ПЯ)
53185641999Светофор карликовый четырехзначный одноголовочный со светодиодными светооптическими системами 17842-00-00 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.056 ТУ)17842-00-00Фундамент металлический Тип1 (специальный) — покрытие горячий цинк, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора силумин. Поставляется без трансформаторов типа СТ-4 (СТ-4Г) и муфт УПМ (либо трансформаторных ящиков типа ТЯ, ПЯ)
63185641997Светофор карликовый пятизначный со светодиодными светооптическими системами 17843-00-00 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.056 ТУ)17843-00-00Фундамент металлический Тип2 — покрытие горячий цинк, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора силумин. Поставляется без трансформаторов типа СТ-4 (СТ-4Г) и муфт УПМ (либо трансформаторных ящиков типа ТЯ, ПЯ)
73185642082Светофор карликовый шестизначный со светодиодными светооптическими системами 17844-00-00 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.056 ТУ)17844-00-00Фундамент металлический Тип2 — покрытие горячий цинк, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора силумин. Поставляется без трансформаторов типа СТ-4 (СТ-4Г) и муфт УПМ (либо трансформаторных ящиков типа ТЯ, ПЯ)



Преимущества светодиодной конструкции по сравнению с линзовыми комплектами на лампах накаливания:

  • увеличение надежности работы источников света в 25 раз;
  • увеличение срока службы в 2 раза;
  • снижение эксплуатационных затрат в 10-15 раз;
  • антивандальное исполнение.

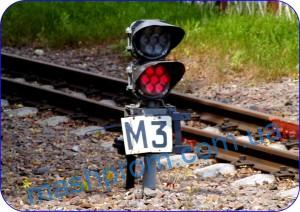

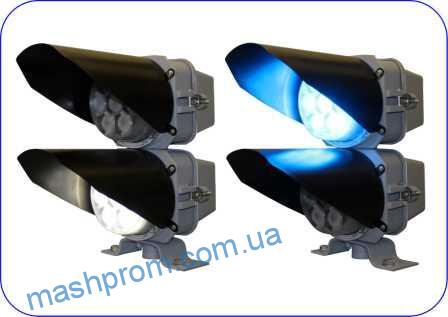

Карликовый светофор 2-ый zlrejnnwdm jugglyak gzqyko





Изделия введены в постоянную эксплуатацию на станции Нижний Новгород-Московский Горьковской железной дороге и рекомендованы к постановке на производство.
Преимущества новых светофоров по сравнению с существующими:

  • корпус светофора и трансформаторного ящика крепятся к фундаменту, подвод кабеля происходит непосредственно к трансформаторному ящику без использования муфт УПМ, что удобно особенно в зимний период.
  • корпус головки светофора выполнен из оцинкованной стали толщиной 3 мм, имеет повышенную прочность, вандалоустойчивость и не требует покраски за весь срок службы.
  • конструкция фундамента двухголовочных светофоров значительно прочнее существующих за счет применения двух опор вместо одной.
  • конструкция корпуса позволяет удобно обслуживать ССС, находящиеся изнутри, за счет хорошего доступа ко всем крепежным элементам.
  • в трансформаторном ящике применены пружинные клеммы ШК-2,5, позволяющие быстро и надежно проводить монтаж внутри светофора.

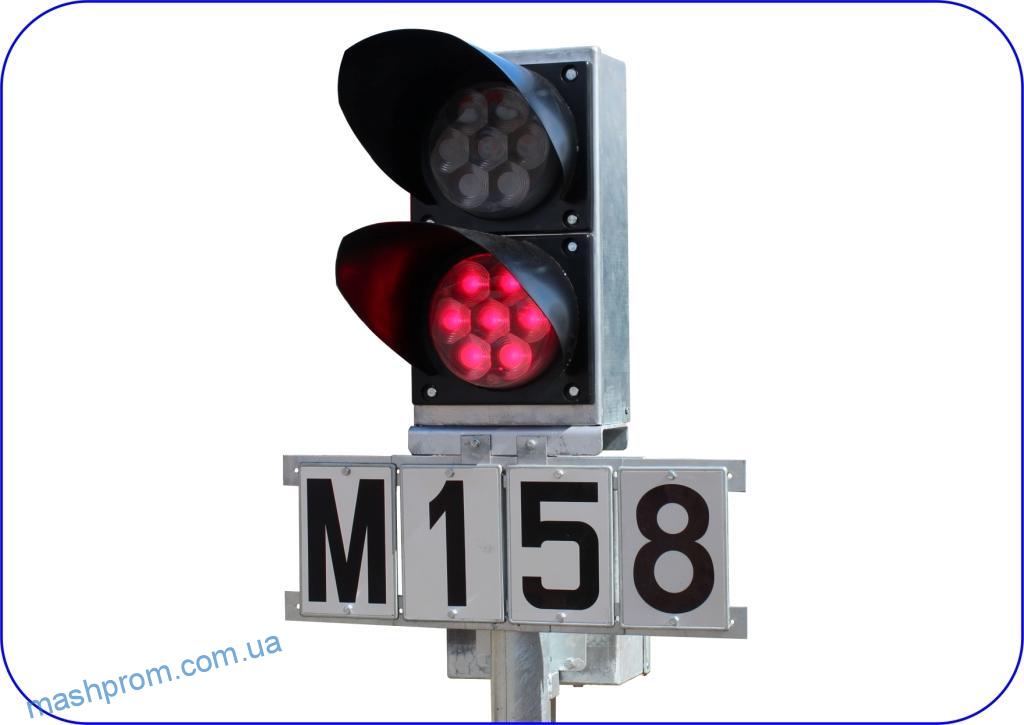

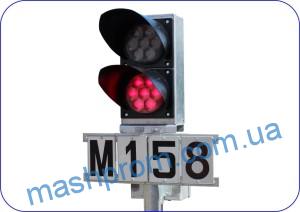

Картинки новый Депо Карлик Депо



 Карлик новый корпус Т-С 5Карлик новый корпус Т-С 4
