Специализированный диагностический комплекс СДК-1Т

НАЗНАЧЕНИЕ

СДК-1Т предназначен для определения остаточного усилия прессовки обмоток силовых масляных трансформаторов четвертого и выше габарита.
Питание СДК-1Т осуществляется от сети переменного тока напряжением 220В±10%, частотой 50 Гц.

ОБЩИЕ ДАННЫЕ

— число каналов: 4;
— диапазон измерения напряжений: 0 — 10 В.
— частотный диапазон измерения напряжений: 100 — 2000Гц.

СОСТАВ КОМПЛЕКСА

Специализированный диагностический комплекс для определения остаточного усилия прессовки обмоток силовых масляных трансформаторов выше 4 габарита (СДК-1Т).

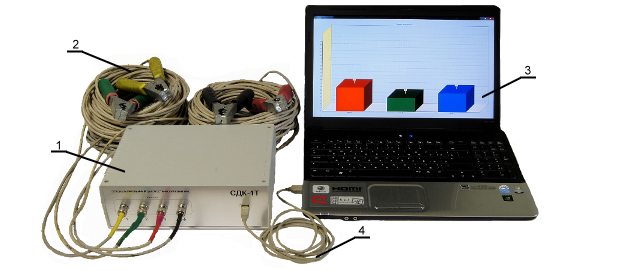

Блок делителей напряжения и фильтров — БДНФ (1), комплект измерительных кабелей (2), ноутбук (3), соединительный шнур-USB (4).




ПОРЯДОК РАБОТЫ

1. Провести полную расшиновку трансформатора, заземлить нейтраль трансформатора.
2. Включить компьютер.
3. Подключить измерительные провода к высоковольтным выводам трансформатора. Соединить заземленную нейтраль трансформатора с “землей” измерительного комплекса.
4. Подсоединить провода с фаз к разъемам БДНФ.
5. Провести измерения согласно “Программы сбора и обработки данных”.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

1. ВНИМАНИЕ! Не приступайте к измерениям, не убедившись в отсутствии напряжения на трансформаторе.
2. К работе с СДК-1Т допускаются лица, ознакомившиеся с устройством и организацией работ с ним, а также имеющие квалификационную группу не ниже 2.
3. СДК-1Т относится к изделиям с классом защиты II по ГОСТ 26104-89.
4. При работе с СДК-1Т необходимо соблюдать правила техники безопасности, установленные для работы с электронным оборудованием, имеющим напряжение до 1000В.

6. ГАРАНТИИ ПОСТАВЩИКА

При соблюдении правил эксплуатации на комплекс СДК-1Т дается гарантия двенадцать месяцев с момента передачи комплекса.
