Система TOFD PRO

Cистема TOFD PRO позволяет выполнять задачи по контролю сварных швов следующих объектов:

  • плоские поверхности;
  • продуктопроводы больших диаметров (диаметром от 600 мм);
  • сферические и цилиндрические емкости (диаметром от 10 м).

Конфигурации контролируемых стыковых сварных соединений:

  • типы профилей: CRC-Evans, J-образная разделка, V- образная разделка, двойные V-образные швы, X- образные швы и т.д.;
  • стандартная толщина стенок: от 6 мм (0,25 дюйма) до 50 мм (2 дюйма) и более;
  • материал труб: стандартные углеродистые стали.

Задачи метода TOFD и соответствие стандартам

Данный метод основан на измерении времени распространения дифрагированных волн от границ несплошостей. Метод TOFD реализуется с помощью двух датчиков, работающих в раздельном режиме. Система UsC TOFD 2.10 PRO обеспечивает:

  1. излучатель;
  2. приемник;
  3. внутренняя трещина;
  1. поверхностная волна;
  2. отраженный сигнал от донной поверхности ОК;
  3. дифрагированный сигнал от верхней кромки трещины;
  4. дифрагированная волна от нижней кромки трещины.

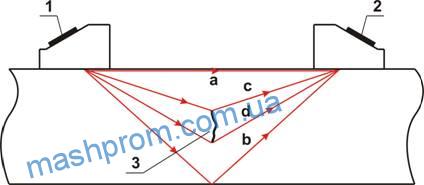

Рисунок 2 — Схема тестирования TOFD

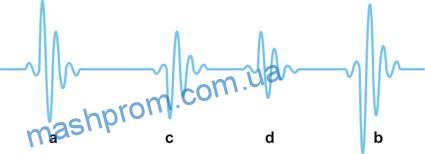

Рисунок 3 — Отображение сигнала с A-сканера

  • Контроль с использованием двух датчиков TOFD в соответствии со стандартами CEN/TS 14751:2004, ENV 583-6:2000 – контроль сварных соединений дифракционно-временным методом;
  • Выявление дефектов любой ориентации (продольные, поперечные), точное определение глубины и протяженности дефектов, высокую чувствительность, независимость вероятности обнаружения дефектов от его углового положения;
  • Схема контроля обеспечивает полный охват зоны разделки и всего объема сварного соединения;
  • Контроль всего объема шва за один цикл сканирования.

Технические характеристики

Разъем подключения ПЭП2 (Lemo)
A/D конвертер10 бит(100 МГц)
Амплитуда120-400 В(шаг 10В)
УсилительДо 110 дБ
ДетекторРЧ, ПП. +ПП, -ПП
Полоса пропускания0,2 – 27 МГц
Кодировщиксинхроимпульсы по 1 оси
Частота повторения зондирующих импульсов15 – 10000 Гц
Усреднение в реальном времени1, 2, 4, 8, 16, 32
Максимальная скорость сканирования100 м/с
Диапазон рабочих температурот -20 0С до +50 0С
