Источник питания СКАТ-1200У2

Источник питания СКАТ-1200У2

Паспорт на прибор

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30-50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.

12 В, 10 А, кратковременно и в режиме резерва до 12 А. Корпус под два АКБ 26 Ач, диапазон входного напряжения 170—250 В

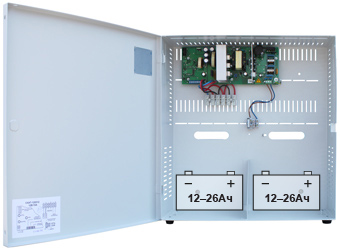

skat1200u2_opened

Источник обеспечивает:

  • световую индикацию наличия напряжения электрической сети;
  • световую индикацию наличия выходного напряжения;
  • световую индикацию наличия АКБ;
  • питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
  • резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы;
  • автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п. 6 таблицы) или при отключении электрической сети, режим «Резерв»;
  • контроль наличия АКБ;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы;
  • защиту АКБ от глубокого разряда;
  • защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
  • электронную защиту от короткого замыкания клемм АКБ;
  • защиту от короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания;
  • защиту нагрузки от аварии источника;
  • возможность подключения к клеммам «Вход резервный» внешних источников резервного питания типа СКАТ-1200Р20;
  • выдачу информационных диагностических сообщений с помощью световых индикаторов;
  • выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения  «Переход на резерв« осуществляется при пропадании сетевого напряжения и не восстановлении его в течение заданного пользователем при помощи перемычек;
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
  • возможность подключения внешних устройств посредством диагностического разъема.

Технические характеристики

1Постоянное выходное напряжение,  ВВ режиме «основной»12,9…13,95
В режиме «резерв»9,5…12,6
2Номинальный ток нагрузки, А0…10,0
3Ток заряда АКБ, стабилизированный, А1±0,15
4Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А не более11
5Максимальный ток нагрузки в режиме «резерв», А  не более11
6Напряжение питающей сети 220 В, частотой (50±1) Гц, с пределами изменения от 170 до 250 В
7Величина напряжения на аккумуляторе, при котором индикатор «АКБ»  переходит в режим мигания, В11…11,4
8Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В10,5…11
9Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном токе нагрузки, мВ,  не более30
10Характеристики релейного выходаМаксимальный ток, не более, мА60
Максимальное напряжение, не более, В60
11Количество АКБ, шт1 или 2
12Емкость АКБ, Ач, не менее12—26
13Рекомендуемая емкость АКБ, Ач26
14Тип аккумулятора соответствующий стандарту CEI IEC 1056-1 (МЭК 1056-1), номинальным напряжением 12 В
15Максимальная мощность, потребляемая от сети переменного тока, ВА, не более100
16Габаритные размеры ШхВхГ, мм, не более425х395х155
17Масса (без АКБ), кг, не более5,7
18Рабочие условия эксплуатации: температура окружающей среды от -10 до +40 °С, относительная влажность воздуха не более 90 % при температуре +24 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
